Возможной причиной очень малой рассчитанной площади сдвига в RSECTION 1 может быть определение эффективной толщины элемента для передачи сдвига t*.
Площадь сдвига рассчитывается по следующим формулам:
|
Iz |
Момент инерции относительно оси z |
|
Sz |
Момент инерции поверхности 1-го порядка относительно оси z |
|
t* |
Эффективная толщина элемента для передачи сдвига |
|
A* |
Площадь на основе эффективной толщины сдвига t* |
|
Iy |
Момент инерции второй степени относительно оси y |
|
Sy |
Момент инерции плоскости 1-го порядка относительно оси y |
|
t* |
Эффективная толщина элемента для передачи среза |
|
A* |
Поверхность на основе приведённой толщины сдвига t* |
Как видно из формул, эффективная толщина элемента t* оказывает значительное влияние на результат. Слишком маленькое определение t* приводит, соответственно, к очень малой рассчитанной площади сдвига.

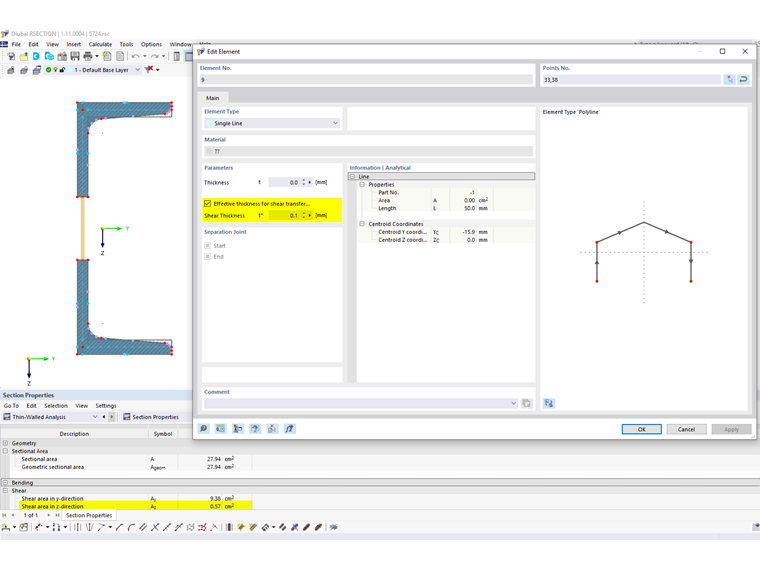

В сечении на рисунке 1 для отверстия была установлена эффективная толщина t* = 0,1 мм. В результате рассчитанная площадь сдвига Az очень мала.

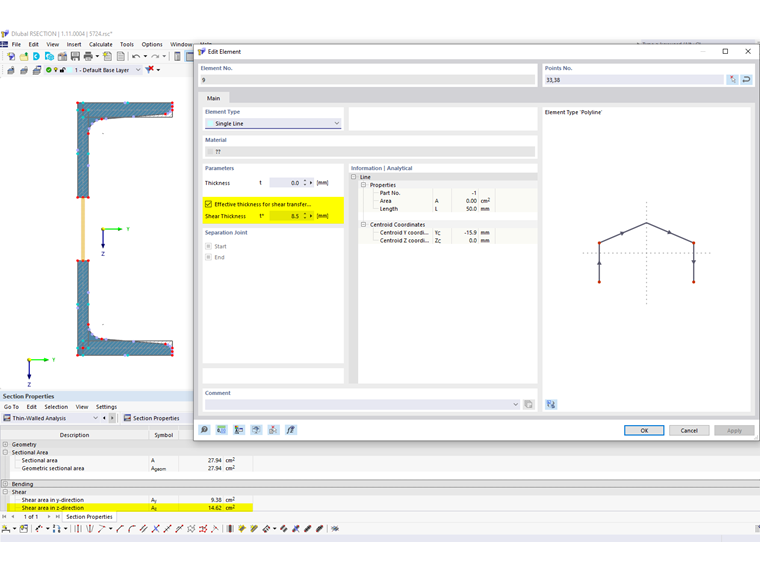

На рисунке 2 эффективная площадь сдвига была увеличена до 8,5 мм, что ведет к значительно большей площади сдвига.
