Una posible causa para el área de corte calculada muy pequeña en RSECTION 1 podría radicar en la definición del espesor efectivo del elemento para la transmisión de corte t*.
El área de corte se calcula según las siguientes fórmulas:
|
Iz |
Momento de inercia de área en relación al eje z |
|
Sz |
Momento de área de 1er grado respecto al eje z |
|
t* |
Espesor eficaz de elemento para transferencia de cortante |
|
A* |
Superficie basada en espesor de cortante eficaz t* |
|
Iy |
Momento de inercia de área en el eje y |
|
Sy |
Momento de área de primer grado respecto al eje y |
|
t* |
Espesor de elemento efectivo para transferencia de cortante |
|
A* |
Superficie basada en el espesor de corte efectivo t* |
Como se puede apreciar en las fórmulas, el espesor efectivo del elemento t* tiene una influencia significativa en el resultado. Una definición muy pequeña de t* lleva a un área de corte calculada muy pequeña.

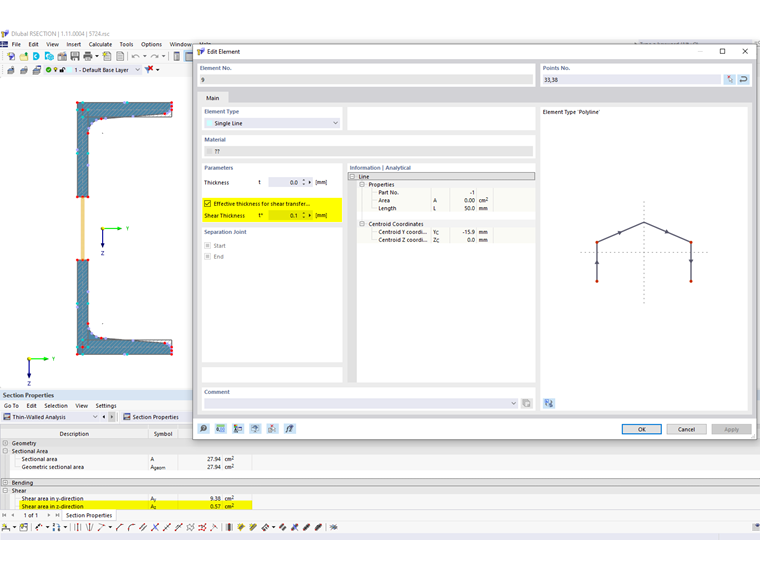

En la sección transversal de la Imagen 1 se asignó un espesor efectivo t* = 0,1 mm para la abertura. Como resultado, el área de corte calculada Az es muy reducida.

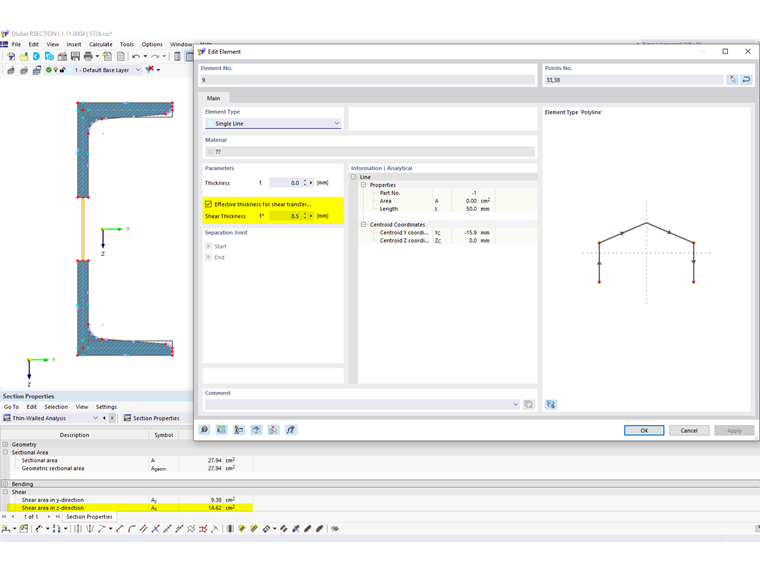

En la Imagen 2, el área de corte efectiva se aumentó a 8,5 mm, lo que resulta en un área de corte significativamente mayor.
