L’aire de cisaillement très petite calculée dans RSECTION 1 pourrait résider dans la définition de l’épaisseur efficace de l’élément pour le transfert du cisaillement t*.
L’aire de cisaillement est calculée selon les formules suivantes :
|
Iz |
Moment d’inertie de surface d’ordre 2 par rapport à l’axe z |
|
Sz |
Moment statique de surface de l’ordre 1 par rapport à l’axe z |
|
t* |
Épaisseur d’élément effective pour transfert de cisaillement |
|
A* |
Surface fondée sur l'épaisseur de cisaillement efficace t* |
|
Iy |
Moment d’inertie de surface par rapport à l’axe y |
|
Sy |
Moment statique de premier ordre par rapport à l’axe y |
|
t* |
Épaisseur des composants effectifs pour le transfert de cisaillement |
|
A* |
Surface basée sur l’épaisseur de cisaillement efficace t* |
Comme le montrent les formules, l’épaisseur efficace de l'élément t* a une influence considérable sur le résultat. Une définition trop petite de t* conduit en conséquence à une aire de cisaillement calculée très petite.

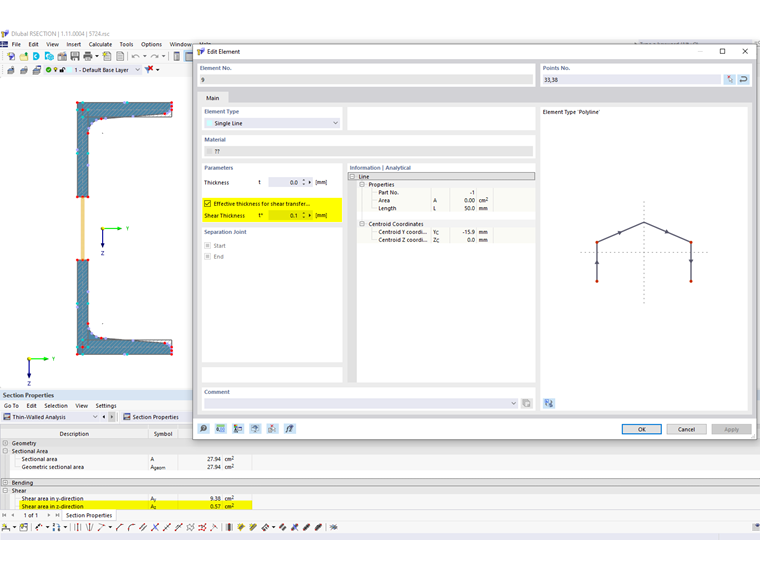

Dans la section de la figure 1, une épaisseur efficace t* = 0,1 mm a été utilisée pour l’ouverture. En conséquence, l’aire de cisaillement calculée Az est très faible.

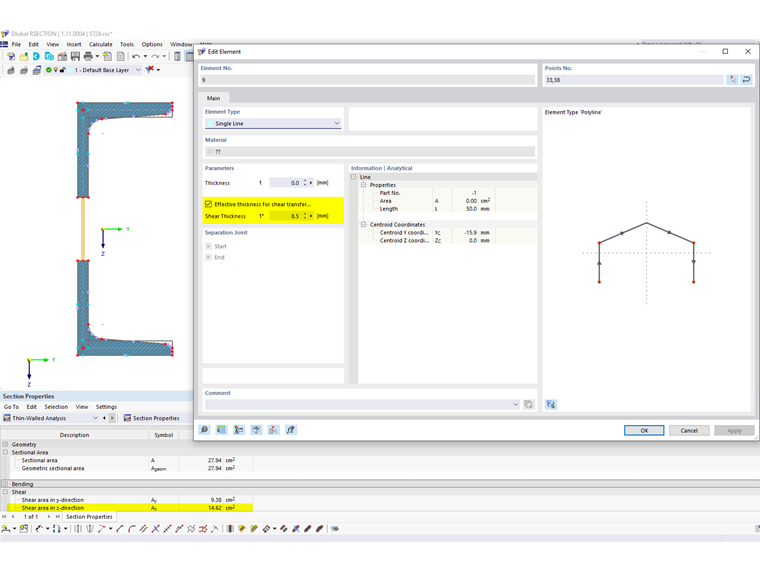

Dans la figure 2, l’aire de cisaillement efficace a été augmentée à 8,5 mm, il en résulte une aire de cisaillement nettement plus grande.
