Možnou příčinou velmi malé vypočtené smykové plochy v RSECTION 1 může být definice efektivní tloušťky prvku pro přenos smyku t*.
Smyková plocha se vypočítává podle následujících vzorců:
|
Iz |
Základní moment setrvačnosti plochy vzhledem k ose z |
|
Sz |
Plošný moment první třídy vztažený k ose z |
|
t* |
Efektivní tloušťka prvku pro přenos smyku |
|
A* |
Plocha na základě účinné smykové tloušťky t* |
|
Iy |
Průřezový moment setrvačnosti k ose y |
|
Sy |
První plošný moment k ose y |
|
t* |
Tloušťka účinného prvku pro přenos smyku |
|
A* |
Plocha na základě účinné smykové tloušťky t* |
Jak je zřejmé z vzorců, efektivní tloušťka prvku t* má významný vliv na výsledek. Příliš malá definice t* vede k velmi malé vypočtené smykové ploše.

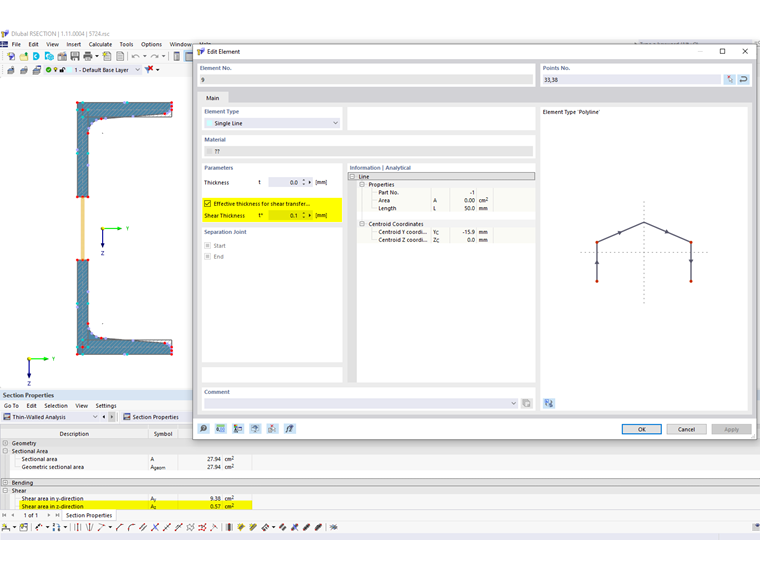

V průřezu na obrázku 1 byla pro otvor stanovena efektivní tloušťka t* = 0,1 mm. V důsledku toho je vypočtená smyková plocha Az velmi malá.

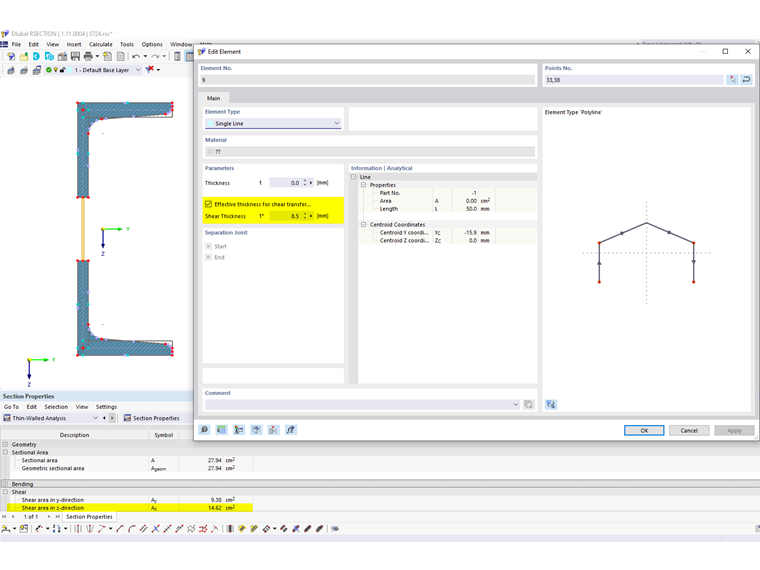

Na obrázku 2 byla efektivní tloušťka smykové plochy zvýšena na 8,5 mm, což vede k podstatně větší smykové ploše.
