Una possibile causa per la superficie di taglio calcolata molto piccola in RSECTION 1 potrebbe risiedere nella definizione dello spessore efficace dell'elemento per la trasmissione del taglio t*.
La superficie di taglio viene calcolata secondo le seguenti formule:
|
Iz |
Momento d'inerzia rispetto all'asse z |
|
Sz |
Momento d'inerzia di primo ordine rispetto all'asse z |
|
t* |
Spessore dell'elemento efficace per il trasferimento di taglio |
|
A* |
Superficie basata sullo spessore di taglio efficace t* |
|
Iy |
Momento d'inerzia relativo all'asse y |
|
Sy |
Momento di area di primo ordine rispetto all'asse y |
|
t* |
Spessore dell'elemento efficace per la trasmissione del taglio |
|
A* |
Superficie basata sullo spessore di taglio efficace t* |
Come visibile dalle formule, lo spessore efficace dell'elemento t* ha un'influenza considerevole sul risultato. Una definizione troppo piccola di t* porta a una superficie di taglio calcolata molto piccola.

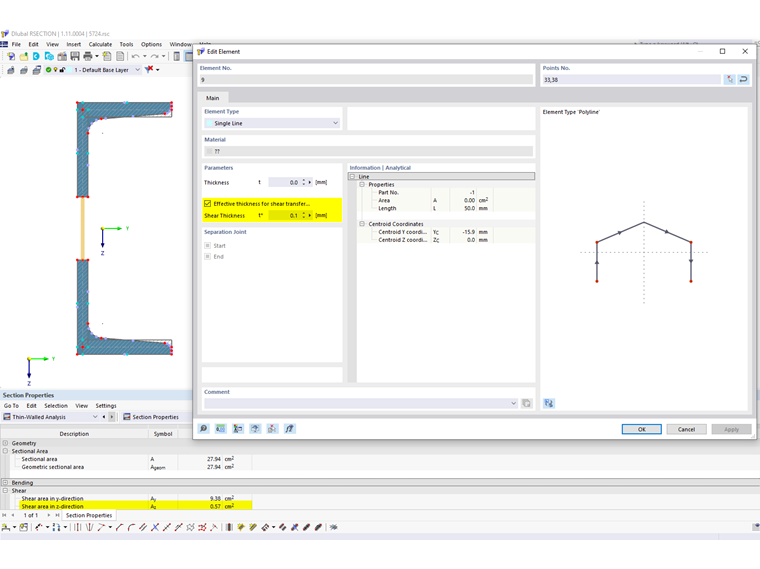

Nella sezione trasversale dell'immagine 1 è stato assegnato uno spessore efficace di t* = 0,1 mm per l'apertura. Di conseguenza, la superficie di taglio calcolata Az è molto ridotta.

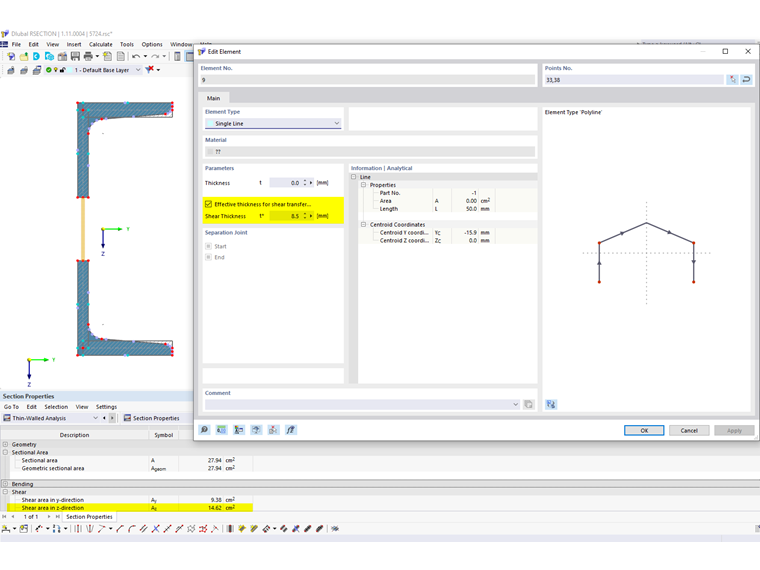

Nell'immagine 2 la superficie di taglio efficace è stata aumentata a 8,5 mm, il che porta a una superficie di taglio significativamente maggiore.
