Uma possível causa para a área de cisalhamento calculada muito pequena no RSECTION 1 pode residir na definição da espessura efetiva do elemento para a transmissão de cisalhamento t*.
A área de cisalhamento é calculada de acordo com as seguintes fórmulas:
|
Iz |
Momento de inércia de segunda ordem em relação ao eixo z |
|
Sz |
Momento estático em relação ao eixo z |
|
t* |
Espessura efetiva de elemento para transmissão de corte |
|
A* |
Superfície baseada na espessura de corte efetiva t* |
|
Iy |
Momento de inércia de área em relação ao eixo y |
|
Sy |
Momento estático em relação ao eixo y |
|
t* |
Espessura efetiva de elemento para transferência de corte |
|
A* |
Superfície baseada na espessura efetiva do corte t* |
Como pode ser visto nas fórmulas, a espessura efetiva do elemento t* tem um impacto significativo no resultado. Uma definição muito pequena de t* leva, respectivamente, a uma área de cisalhamento calculada muito pequena.

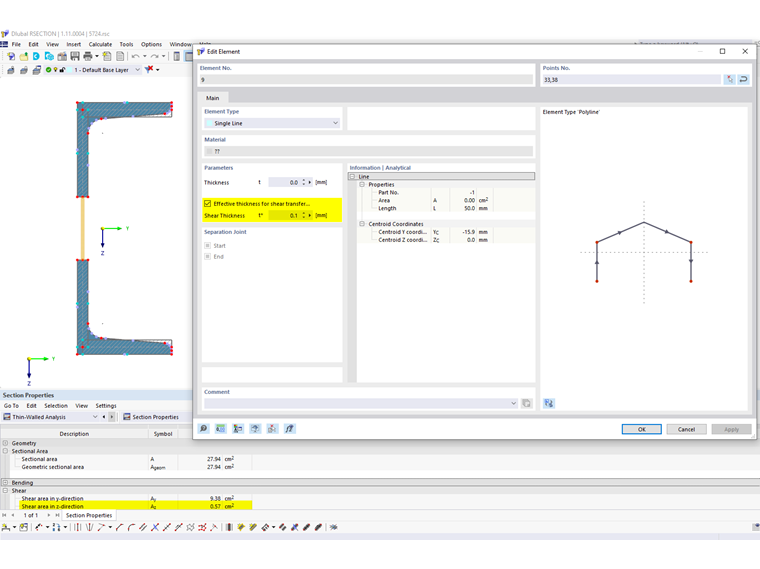

Na seção transversal da imagem 1, foi adotada uma espessura efetiva t* = 0,1 mm para a abertura. Consequentemente, a área de cisalhamento calculada Az é muito reduzida.

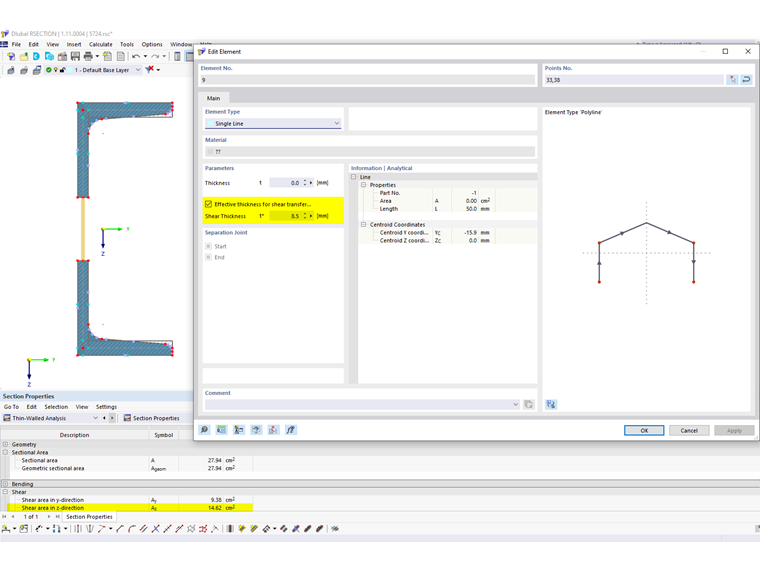

Na imagem 2, a área de cisalhamento efetiva foi aumentada para 8,5 mm, o que resulta em uma área de cisalhamento significativamente maior.
