Соединение импортированных стержней из файлов IFC с использованием узловой связи

Из импортированных моделей IFC файлы правильно отображаются в RFEM 6 в качестве сечения. Однако создаваемые элементы заканчиваются на фактических сечениях, и их необходимо объединить по осям для расчёта конструкции. Как лучше всего это смоделировать?

Ответ:

Чтобы правильно соединить концы стержней, существует возможность установить это соединение с помощью узловых соединений.

Создание узлового соединения

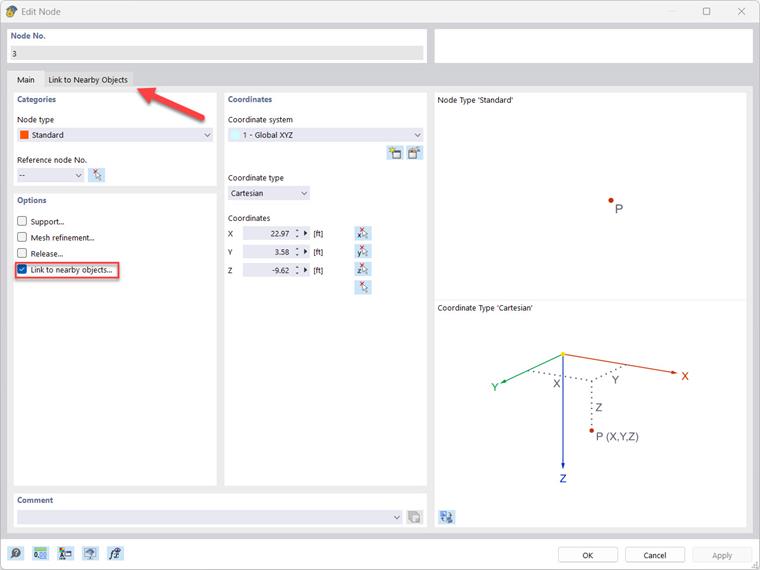

Выберите узел, который необходимо соединить, дважды щелкнув по нему, чтобы отредактировать. В окне на вкладке "База" выберите "Соединение с близлежащими объектами".

Выбор поля для соединения с близлежащими объектами при редактировании узла
Связь узлов в RFEM 6

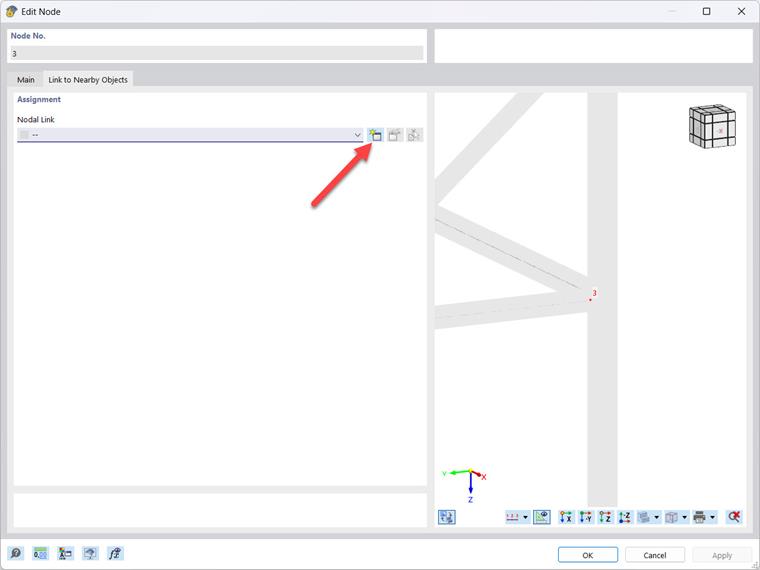

На появившейся вкладке "Соединение с близлежащими объектами" можно создать новое соединение.

Создание узлового соединения: пошаговый процесс с визуальным указанием в окне редактирования.
Создание нового узлового сопряжения в окне редактирования

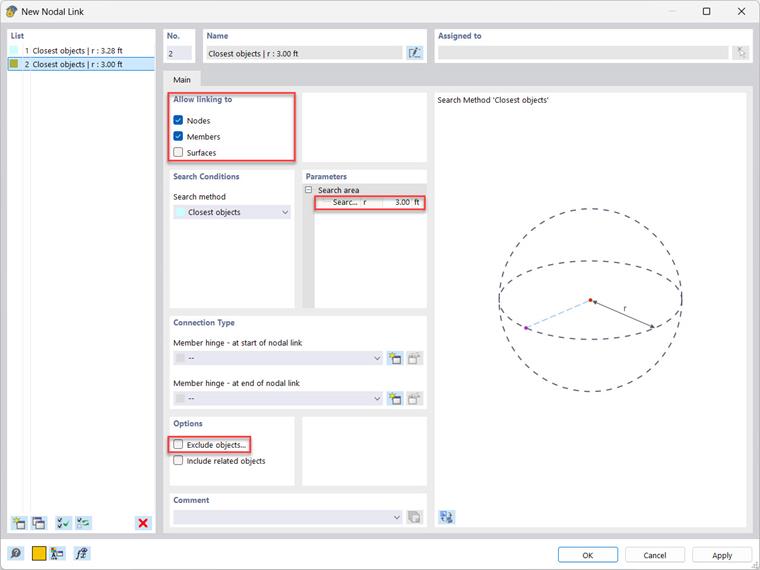

Определите на вкладке База тип узлового соединения. При этом можно выбрать, с каким типом объекта оно должно соединиться и каков радиус при этом. RFEM 6 находит кратчайшее расстояние.

Настройка узловой связи с опциями изменения и адаптации в модели конструкции.
Изменение узловой связи в RFEM 6

Совет: Если соединение с желаемой точкой не устанавливается, в разделе «Настройки» можно определить нежелательные объекты и исключить их из соединения.

;
