Collegamento delle barre importate dai file IFC tramite accoppiamento dei nodi

I file importati dal modello IFC vengono visualizzati correttamente in RFEM 6 come sezioni. Tuttavia, le aste generate terminano nelle sezioni reali, ma dovrebbero essere collegate agli assi delle aste per l'analisi statica. Qual è il modo migliore per modellare questo?

Risposta:

Per collegare correttamente le estremità delle aste, c'è la possibilità di stabilire questa connessione tramite accoppiamenti di nodi.

Creazione dell'accoppiamento dei nodi

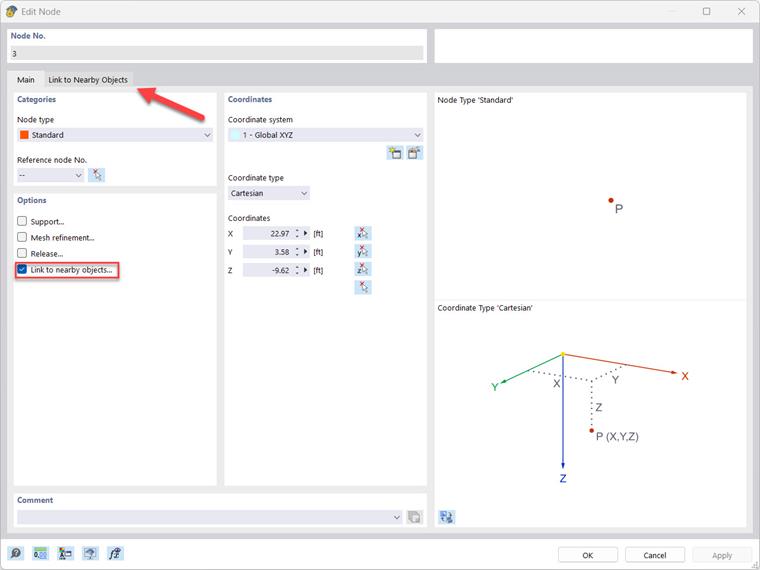

Seleziona il nodo da connettere con un doppio clic per modificarlo. Nella finestra, sotto la scheda "Base", viene selezionato "Accoppiamento agli oggetti vicini".

Selezione del livello di connessione per oggetti vicini quando si modifica un nodo
Accoppiamento dei nodi in RFEM 6

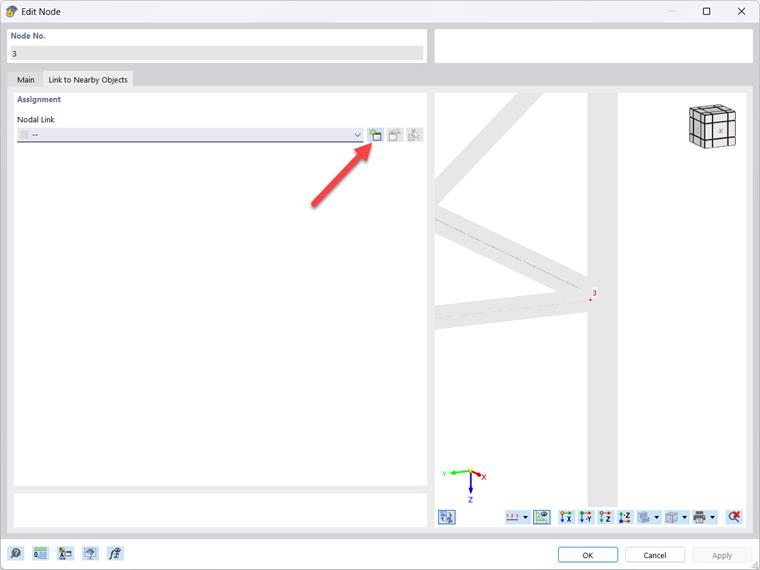

Nella scheda apparsa, "Accoppiamento agli oggetti vicini", è ora possibile creare un nuovo accoppiamento.

Creazione di un'accoppiamento di nodi: processo graduale con indicazioni visive nella finestra di modifica
Creazione di un nuovo accoppiamento di nodi nella finestra di modifica

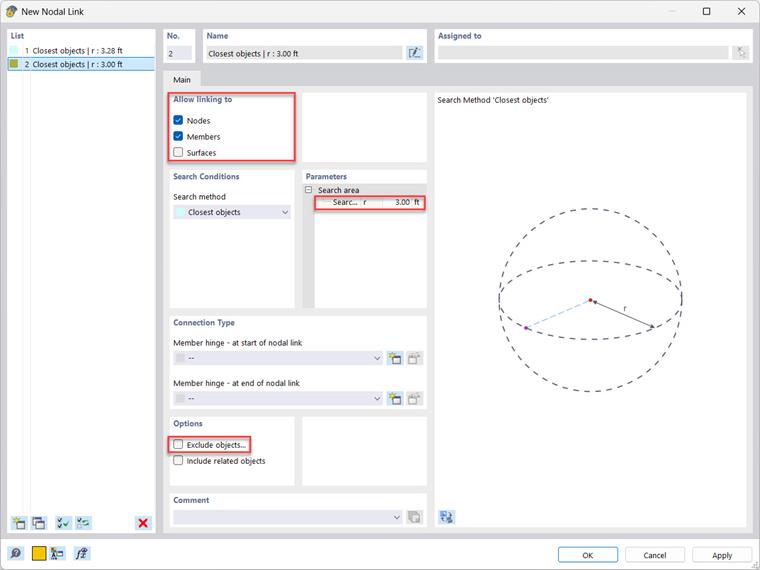

Definisci nella scheda Base il tipo di accoppiamento del nodo. È possibile, tra l'altro, selezionare con quale tipo di oggetto collegarsi e quanto deve essere il raggio. RFEM 6 cerca la distanza più breve.

Impostazione dell'accoppiamento dei nodi con opzioni per la modifica e l'adattamento in un modello strutturale.
Modifica dell'accoppiamento dei nodi in RFEM 6

Suggerimento: Se non viene stabilita una connessione al punto desiderato, si possono definire oggetti indesiderati nella sezione "Opzioni" ed escluderli dall'accoppiamento.

;
