Spojení importovaných prutů ze souborů IFC pomocí uzlové vazby

Soubory importované z modelu IFC se v programu RFEM 6 správně zobrazují jako průřezy. Pruty vytvořené na jejich základě však končí na skutečných průřezech, zatímco pro statický výpočet by měly navazovat na osy prutů. Jak to nejlépe namodelovat?

Odpověď:

Pro správné připojení konců prutů lze toto spojení vytvořit pomocí uzlových vazeb.

Vytvoření uzlové vazby

Dvojitým kliknutím vyberte uzel, který chcete propojit, a upravte jej. V okně na záložce „Základní údaje“ vyberte možnost „Vazba na blízké objekty“.

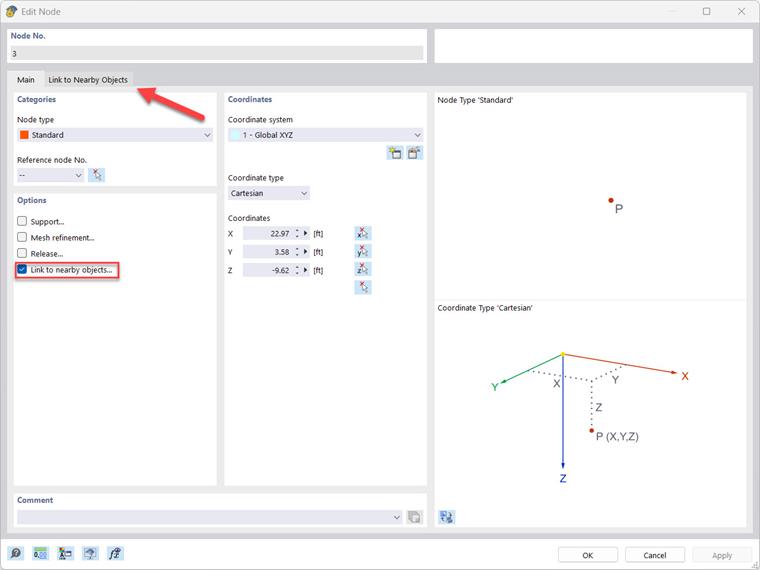

Při úpravě uzlu je vybráno pole pro volbu, které umožňuje propojení s blízkými objekty
Kopírování uzlů v programu RFEM 6

Na zobrazené záložce „Vazba na blízké objekty“ lze nyní vytvořit novou vazbu.

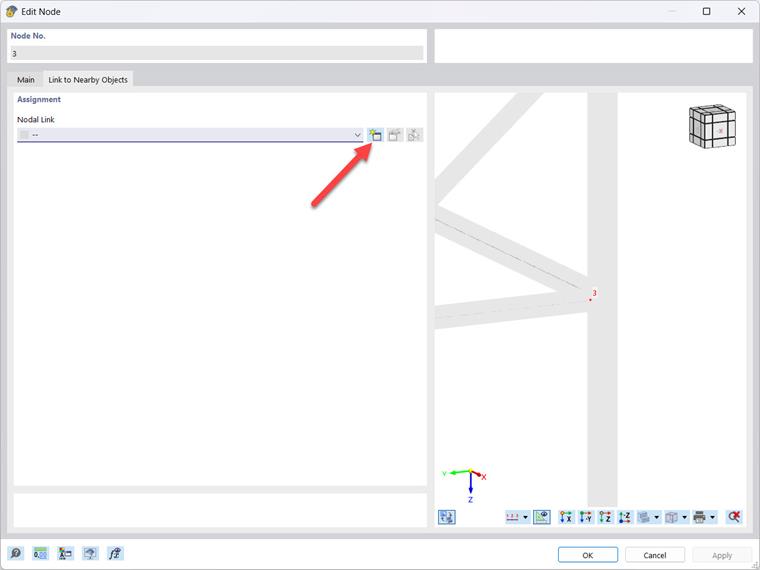

Vytvoření uzlové vazby: Krok za krokem s vizuální nápovědou v okně pro úpravy
Generovat nové uzlové spojení v editačním okně

Na záložce „Základní údaje“ nastavte typ uzlové vazby. Můžete zde mimo jiné vybrat, s jakým typem objektu se má spojit a jaký má být poloměr. RFEM 6 při tom vyhledá nejkratší vzdálenost.

Nastavení uzlové vazby s možnostmi modifikace a úpravy v modelu stavby
Úprava uzlové vazby v programu RFEM 6

Tip: Pokud se nepodaří vytvořit spojení s požadovaným bodem, lze v části „Možnosti“ definovat nežádoucí objekty a z vazby je vyloučit.

;
