As secções importadas do modelo IFC são exibidos corretamente no RFEM 6. No entanto, as barras geradas a partir dessas secções terminam nas secções reais e deveriam alinhar com os eixos das barras para o cálculo estrutural. Qual é a melhor forma de modelar isso?

Question

As sec&#231;&#245;es importadas do modelo IFC s&#227;o exibidos corretamente no RFEM 6. No entanto, as barras geradas a partir dessas sec&#231;&#245;es terminam nas sec&#231;&#245;es reais e deveriam alinhar com os eixos das barras para o c&#225;lculo estrutural. Qual &#233; a melhor forma de modelar isso?

Accepted Answer

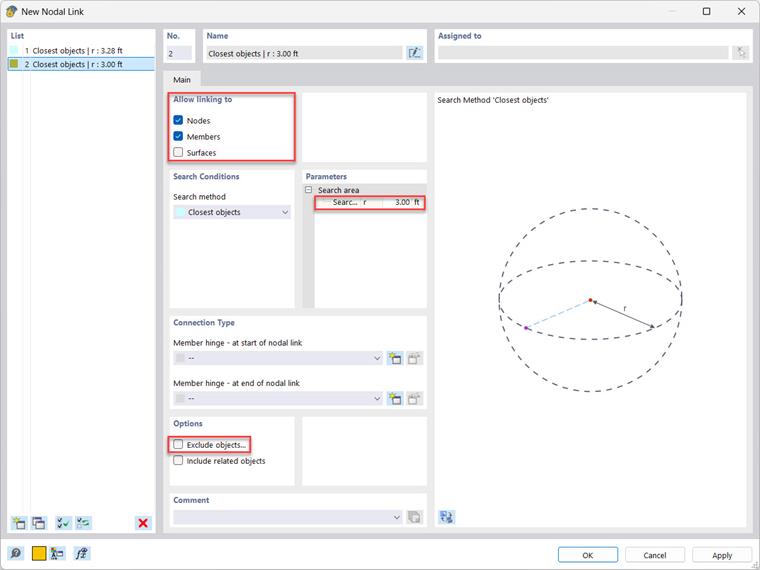

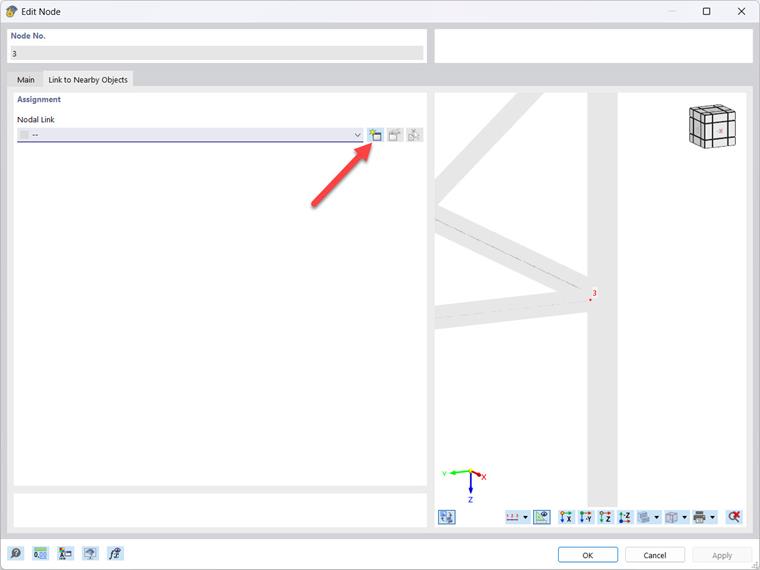

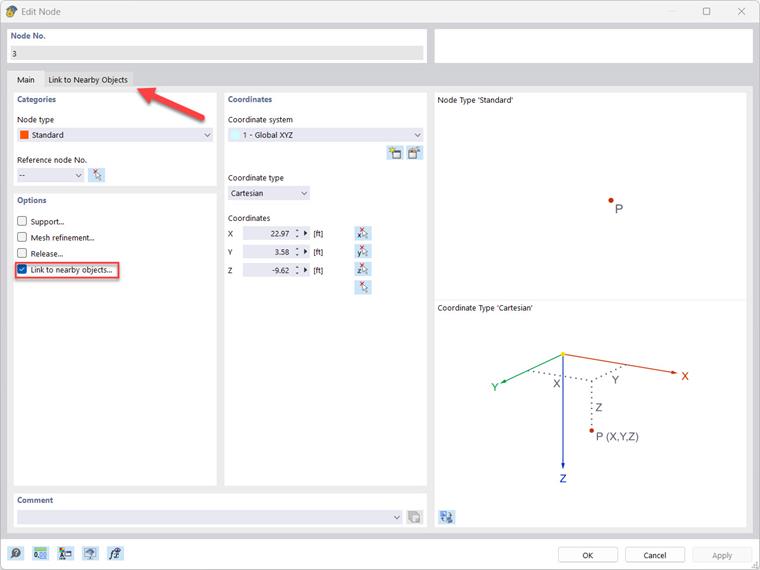

Para conectar corretamente as extremidades das barras, existe a possibilidade de estabelecer essa conex&#227;o por meio de acoplamentos de n&#243;s.Cria&#231;&#227;o do acoplamento de n&#243; Selecione o n&#243; a ser conectado com um duplo clique para edit&#225;-lo. No janela, sob a aba "Base", a "Acoplagem a objetos pr&#243;ximos" &#233; selecionada.Sob a aba que apareceu, "Acoplagem a objetos pr&#243;ximos", um novo acoplamento pode ser criado.Defina na aba Base o tipo de acoplamento de n&#243;. Entre outras coisas, &#233; poss&#237;vel selecionar com qual tipo de objeto ele deve se conectar e qual &#233; o raio de alcance. O RFEM 6 busca a menor dist&#226;ncia.Dica: Caso n&#227;o seja estabelecida uma conex&#227;o com o ponto desejado, no se&#231;&#227;o "Op&#231;&#245;es" podem ser definidos objetos indesejados e exclu&#237;dos do acoplamento.

Ligações de barras importadas de ficheiros IFC através de acoplamento de nós

As secções importadas do modelo IFC são exibidos corretamente no RFEM 6. No entanto, as barras geradas a partir dessas secções terminam nas secções reais e deveriam alinhar com os eixos das barras para o cálculo estrutural. Qual é a melhor forma de modelar isso?

Criação do acoplamento de nó
