Aus IFC-Modell importierte Dateien werden in RFEM-6 als Querschnitt korrekt angezeigt. Die daraus erzeugten Stäbe enden jedoch an den tatsächlichen Querschnitten und sollen aber für die statische Berechnung an den Stabachsen anschließen. Wie modelliere ich dieses am besten?

Q: Aus IFC-Modell importierte Dateien werden in RFEM-6 als Querschnitt korrekt angezeigt. Die daraus erzeugten Stäbe enden jedoch an den tatsächlichen Querschnitten und sollen aber für die statische Berechnung an den Stabachsen anschließen. Wie modelliere ich dieses am besten?

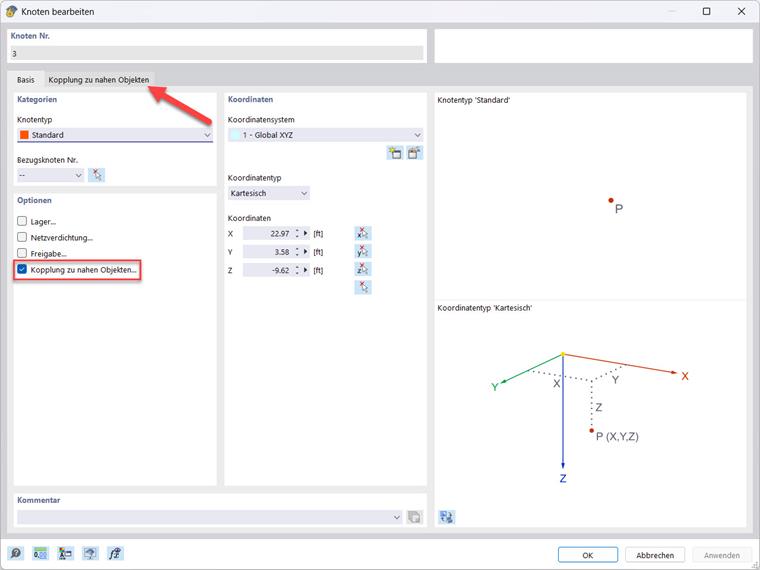

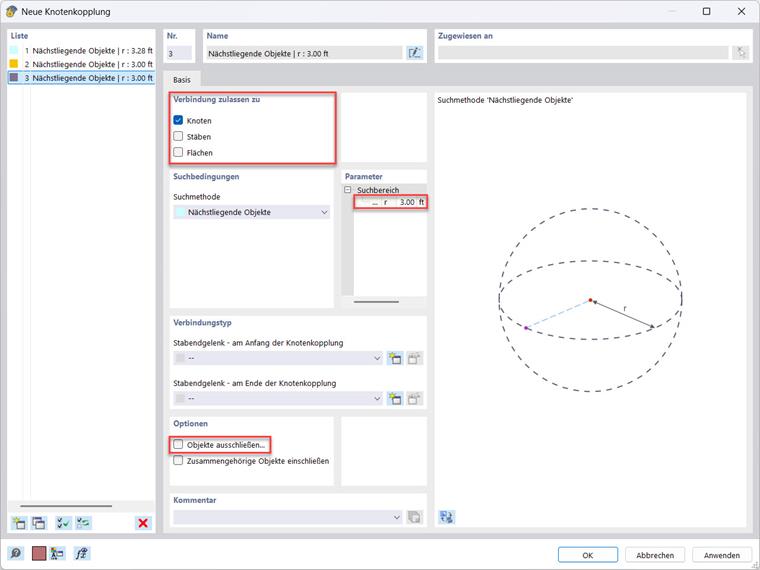

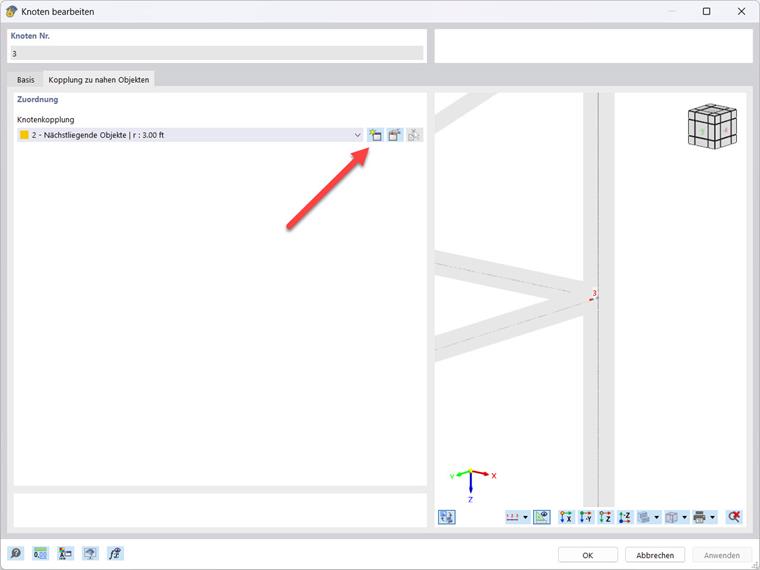

Um die Stabenden korrekt anzuschließen gibt es die Möglichkeit mittels Knotenkopplungen diese Verbindung herzustellen.Erstellung der Knotenkopplung Wählen Sie den zu verbindenden Knoten mit Doppelklick aus um diesen zu bearbeiten. In dem Fenster unter Register "Basis" wird die "Kopplung zu nahen Objekten" ausgewählt.Unter dem erschienenen Reiter, "Kopplung zu nahen Objekten", kann nun eine neue Kopplung erzeugt werden.Definieren Sie im Register Basis den Typ der Knotenkopplung. Dabei kann unter anderem ausgewählt werden, mit welcher Art von Objekt es sich verbinden soll und wie weit der Radius dabei ist. RFEM 6 sucht dabei den kürzesten Abstand.Tipp: Sollte keine Verbindung zum gewünschten Punkt hergestellt werden, können im Abschnitt „Optionen“ unerwünschte Objekte definiert und von der Kopplung ausgeschlossen werden.

Question

Aus IFC-Modell importierte Dateien werden in RFEM-6 als Querschnitt korrekt angezeigt. Die daraus erzeugten St&#228;be enden jedoch an den tats&#228;chlichen Querschnitten und sollen aber f&#252;r die statische Berechnung an den Stabachsen anschlie&#223;en. Wie modelliere ich dieses am besten?

Accepted Answer

Um die Stabenden korrekt anzuschlie&#223;en gibt es die M&#246;glichkeit mittels Knotenkopplungen diese Verbindung herzustellen.Erstellung der Knotenkopplung W&#228;hlen Sie den zu verbindenden Knoten mit Doppelklick aus um diesen zu bearbeiten. In dem Fenster unter Register "Basis" wird die "Kopplung zu nahen Objekten" ausgew&#228;hlt.Unter dem erschienenen Reiter, "Kopplung zu nahen Objekten", kann nun eine neue Kopplung erzeugt werden.Definieren Sie im Register Basis den Typ der Knotenkopplung. Dabei kann unter anderem ausgew&#228;hlt werden, mit welcher Art von Objekt es sich verbinden soll und wie weit der Radius dabei ist. RFEM 6 sucht dabei den k&#252;rzesten Abstand.Tipp: Sollte keine Verbindung zum gew&#252;nschten Punkt hergestellt werden, k&#246;nnen im Abschnitt „Optionen“ unerw&#252;nschte Objekte definiert und von der Kopplung ausgeschlossen werden.

Importierte Stäbe aus IFC-Dateien mittels Knotenkopplung verbinden

Aus IFC-Modell importierte Dateien werden in RFEM-6 als Querschnitt korrekt angezeigt. Die daraus erzeugten Stäbe enden jedoch an den tatsächlichen Querschnitten und sollen aber für die statische Berechnung an den Stabachsen anschließen. Wie modelliere ich dieses am besten?

Erstellung der Knotenkopplung
