Los archivos importados del modelo IFC se muestran correctamente en RFEM-6 como una sección. Sin embargo, las barras generadas a partir de ellos terminan en secciones reales y deberían unirse en los ejes de las barras para el cálculo estructural. ¿Cuál es la mejor manera de modelar esto?

Question

Los archivos importados del modelo IFC se muestran correctamente en RFEM-6 como una secci&#243;n. Sin embargo, las barras generadas a partir de ellos terminan en secciones reales y deber&#237;an unirse en los ejes de las barras para el c&#225;lculo estructural. &#191;Cu&#225;l es la mejor manera de modelar esto?

Accepted Answer

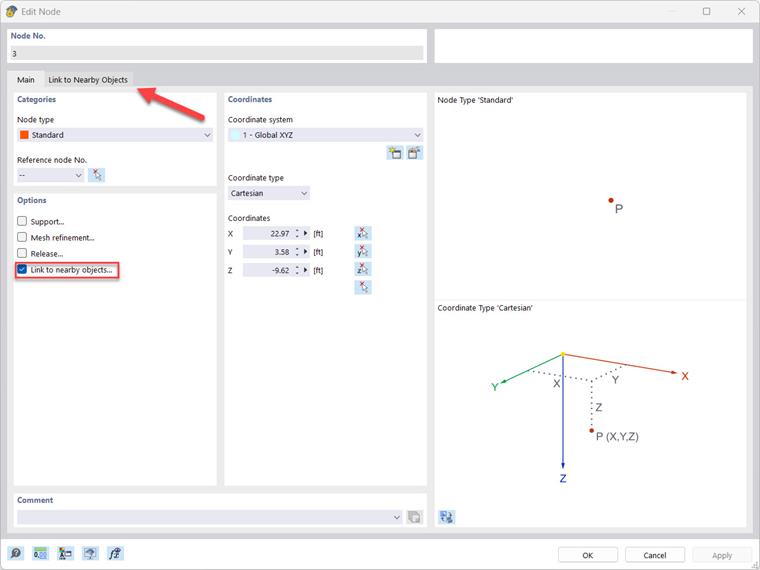

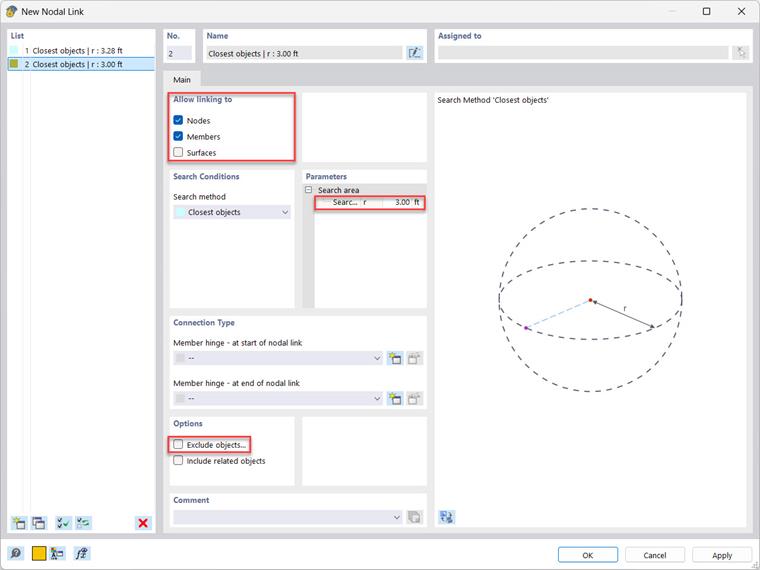

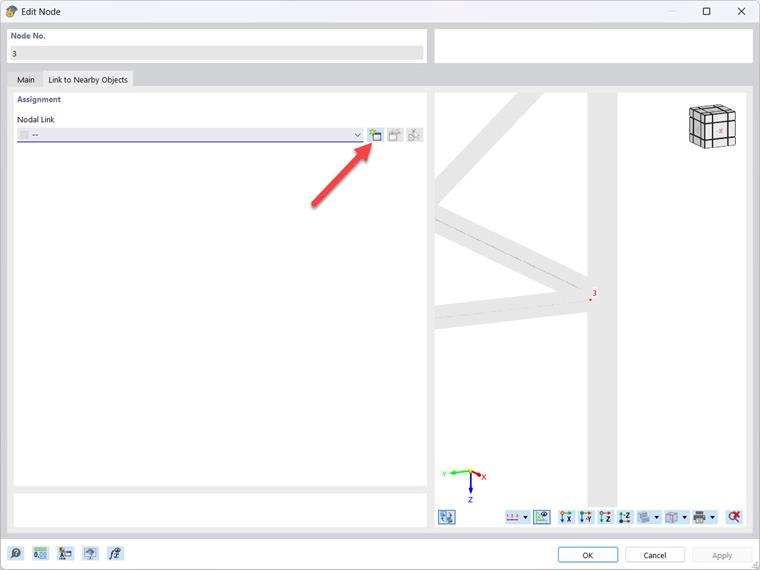

Para conectar correctamente los extremos de la barra, existe la posibilidad de realizar esta conexi&#243;n mediante acoplamientos de nodos.  Creaci&#243;n del acoplamiento de nodos Seleccione el nodo que desea conectar haciendo doble clic para editarlo. En la ventana, bajo la pesta&#241;a "Base" se selecciona el "Acoplamiento a objetos cercanos".En la pesta&#241;a que aparece, "Acoplamiento a objetos cercanos", se puede crear ahora un nuevo acoplamiento.Defina en la pesta&#241;a Base el tipo de acoplamiento de nodos. Adem&#225;s, se puede seleccionar con qu&#233; tipo de objeto se desea conectar y cu&#225;l es el radio. RFEM 6 busca la distancia m&#225;s corta.Consejo: Si no se establece una conexi&#243;n con el punto deseado, en la secci&#243;n "Opciones" se pueden definir objetos no deseados y excluirlos del acoplamiento.

Conectar barras importadas de archivos IFC mediante acoplamiento de nudos

Los archivos importados del modelo IFC se muestran correctamente en RFEM-6 como una sección. Sin embargo, las barras generadas a partir de ellos terminan en secciones reales y deberían unirse en los ejes de las barras para el cálculo estructural. ¿Cuál es la mejor manera de modelar esto?

Creación del acoplamiento de nodos
