Łączenie zaimportowanych prętów z plików IFC za pomocą sprzęgania węzłowego

Importowane z modelu IFC pliki są poprawnie wyświetlane jako przekroje w RFEM 6. Jednak wygenerowane z nich pręty kończą się na rzeczywistych przekrojach, a powinny być połączone na osiach prętów w obliczeniach statycznych. Jak najlepiej to zamodelować?

Odpowiedź:

Aby poprawnie połączyć końce prętów, istnieje możliwość ustanowienia tego połączenia za pomocą sprzężeń węzłowych.

Tworzenie sprzężenia węzłowego

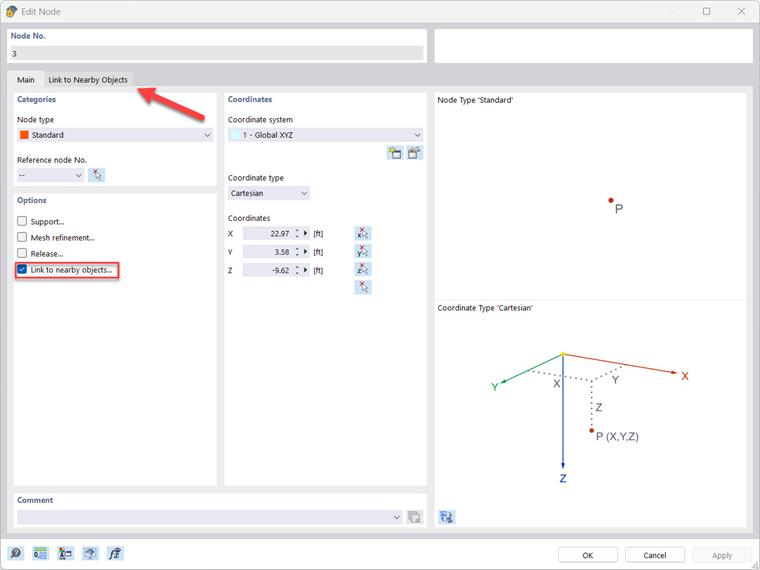

Wybierz podwójnym kliknięciem węzeł, który ma być połączony, aby go edytować. W oknie pod zakładką "Podstawowe" wybierz opcję "Sprzężenie z pobliskimi obiektami".

Pole wyboru do łączenia z pobliskimi obiektami zaznaczone podczas edycji węzła
Sprzężenie węzłów w RFEM 6

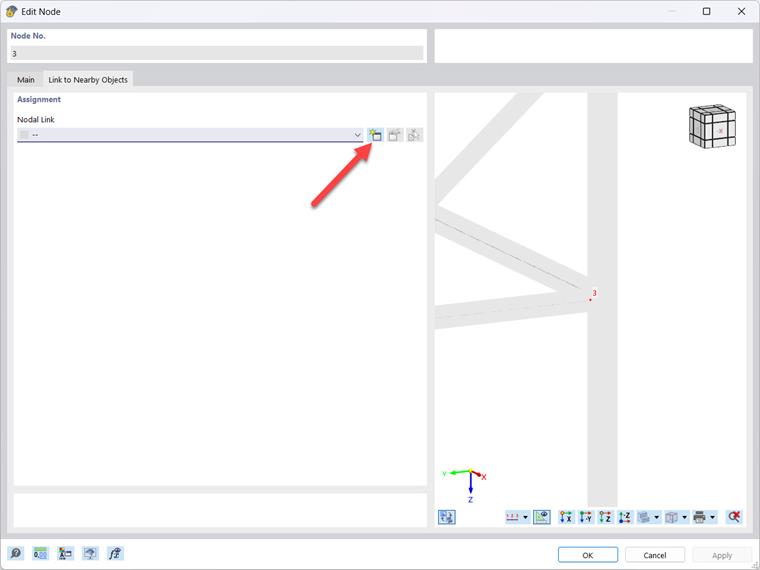

W nowo otwartej zakładce "Sprzężenie z pobliskimi obiektami" można teraz utworzyć nowe sprzężenie.

Tworzenie połączenia węzła: krok po kroku z wizualną wskazówką w oknie edycji.
Tworzenie nowej sprzężenia w oknie edycji

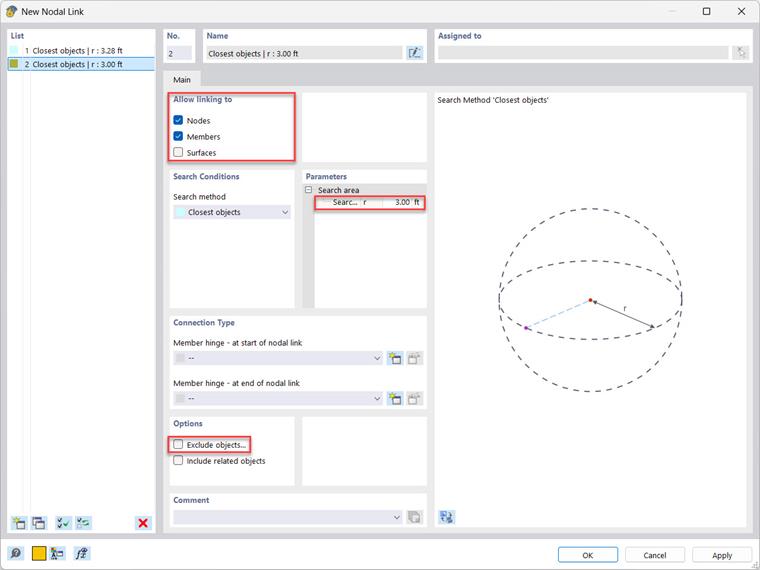

Zdefiniuj w zakładce Podstawowe typ sprzężenia węzłowego. Można między innymi wybrać, z jakim typem obiektu ma się łączyć oraz jaki ma być promień połączenia. RFEM 6 szuka najkrótszej odległości.

Konfiguracja połączenia węzłowego z opcjami modyfikacji i dostosowywania w modelu konstrukcji.
Edytowanie połączenia węzłów w programie RFEM 6

Wskazówka: Jeśli nie zostanie nawiązane połączenie z pożądanym punktem, w sekcji „Opcje” można zdefiniować niepożądane obiekty i wykluczyć je ze sprzężenia.

;
