Assembler des barres importées à partir de fichiers IFC à l’aide de liaisons nodales

Les fichiers importés depuis le modèle IFC sont affichés correctement comme sections dans RFEM 6. Cependant, les barres créées à partir de celles-ci se terminent aux sections réelles et doivent se connecter aux axes des barres pour le calcul de structure. Comment modéliser cela ?

Réponse:

Les liaisons nodales permettent de connecter correctement des extrémités de barre.

Création de la liaison nodale

Sélectionnez le nœud à connecter en double-cliquant dessus pour le modifier. Dans l’onglet « Général » de la fenêtre, sélectionnez « Liaison vers objets proches ».

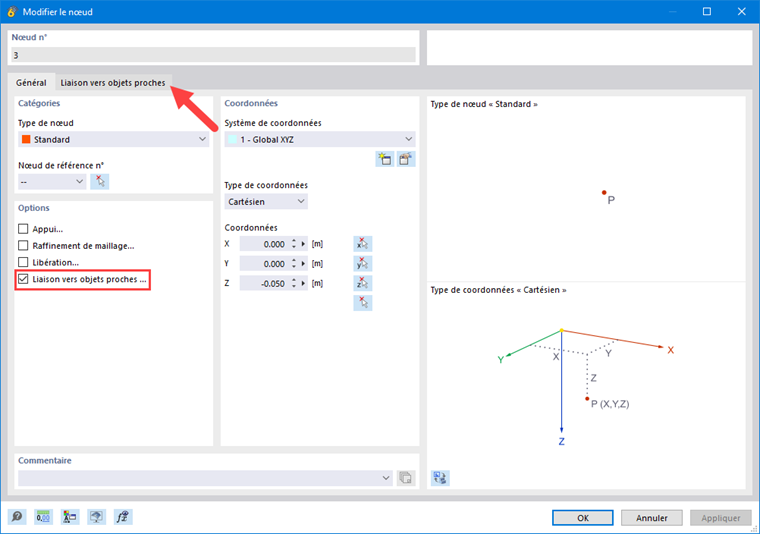

La case de la fonction de liaison avec les objets proches est sélectionnée lors de la modification du nœud.
Liaison nodale dans RFEM 6

Le nouvel onglet, « Liaison vers objets proches », vous permet de créer une nouvelle liaison.

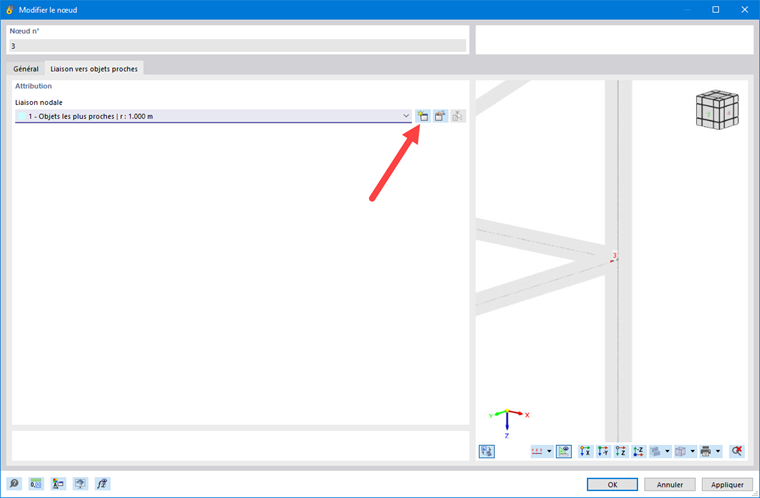

Création d’une liaison nodale : processus étape par étape avec indication visuelle dans la fenêtre de modification.
Créer une liaison nodale dans la fenêtre de travail

Dans l’onglet Général, définissez le type de liaison nodale. Vous pouvez notamment sélectionner le type d’objet avec lequel le nœud doit être connecté et définir le rayon. RFEM 6 recherche alors la distance la plus courte.

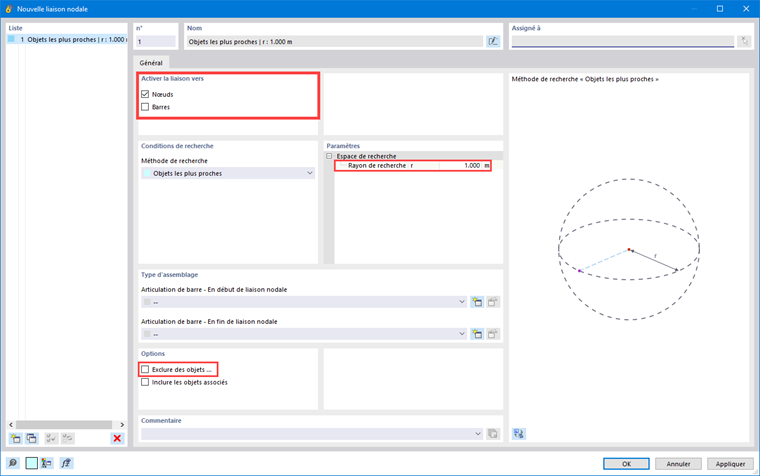

Définir la liaison nodale avec options de modification et d’ajustement dans un modèle de structure.
Modification de la liaison nodale dans RFEM 6

Conseil : Si aucune liaison vers le point souhaité n’est établie, la section « Options » vous permet de définir des objets que vous souhaitez exclure de la liaison.

;
