Да, это без проблем возможно.
Моделирование вутового стержня

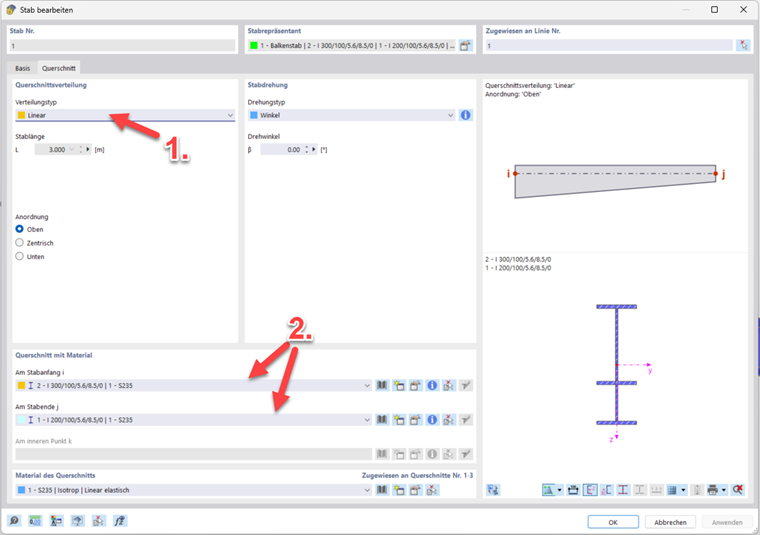

Чтобы создать вутовую балку, выберите в диалоге Редактировать стержень на вкладке Сечения например вид распределения Линейный. Это позволяет назначить началу и концу стержня разные сечения.
Условие: интерполируемость сечений
Чтобы RFEM мог корректно вычислить изменение между сечениями, они должны быть интерполируемыми. Это выполняется при следующих условиях:

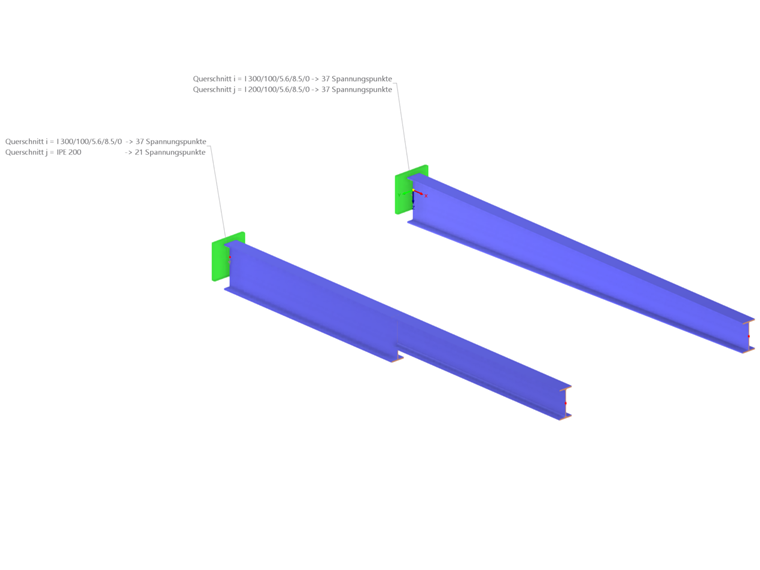

- Количество и расположение точек напряжений: Сечения должны иметь одинаковое количество точек напряжений, и их относительное положение должно соответствовать друг другу.
- Допуск по углу: Максимальная разница углов между частями сечения не должна превышать 0,1 рад (ок. 5,73°).
Рекомендуемое моделирование с помощью RSECTION
Параметрически созданные сечения из RSECTION 1 в принципе всегда интерполируемы, поэтому рекомендуется следующий порядок действий:
- 1. Создание параметрического сечения в RSECTION.
- 2. Импорт сечения в RFEM 6.
- 3. Создание варианта: сохраните сечение с изменёнными параметрами (например, с большей высотой стенки для вута).
- 4. Назначение: используйте эти два варианта в качестве начального и конечного сечения для вутовой балки.
Подробную инструкцию по этому вопросу вы также найдёте в вебинаре:
Modellierung parametrischer Querschnitte in RSECTION 1 und Nutzung in RFEM 6

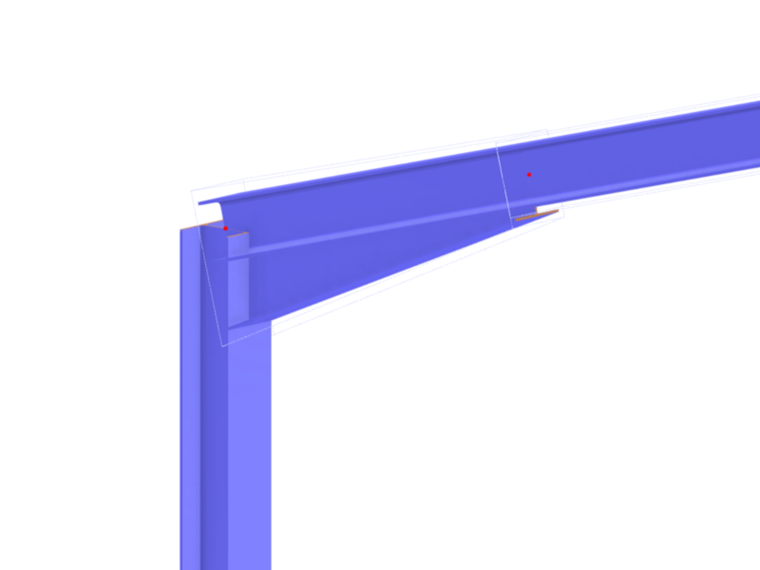

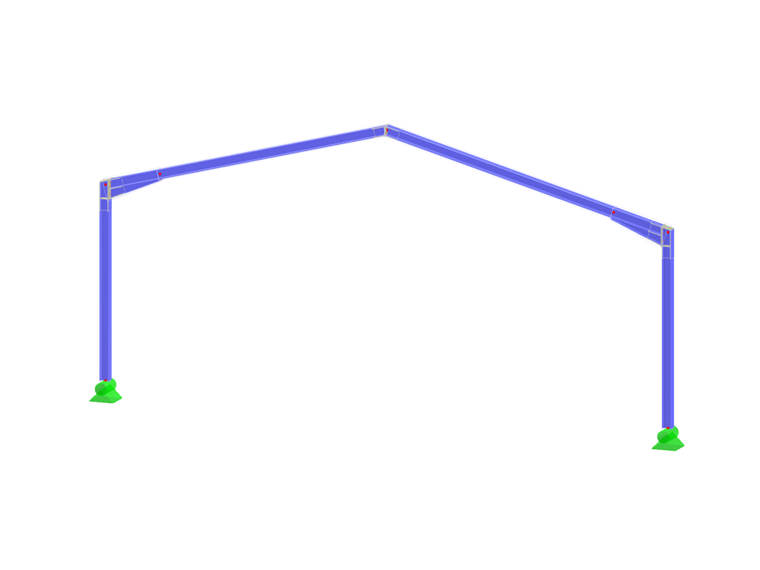

С помощью этого варианта моделирования можно моделировать и практические вутовые балки, подобные этой:
Расчет

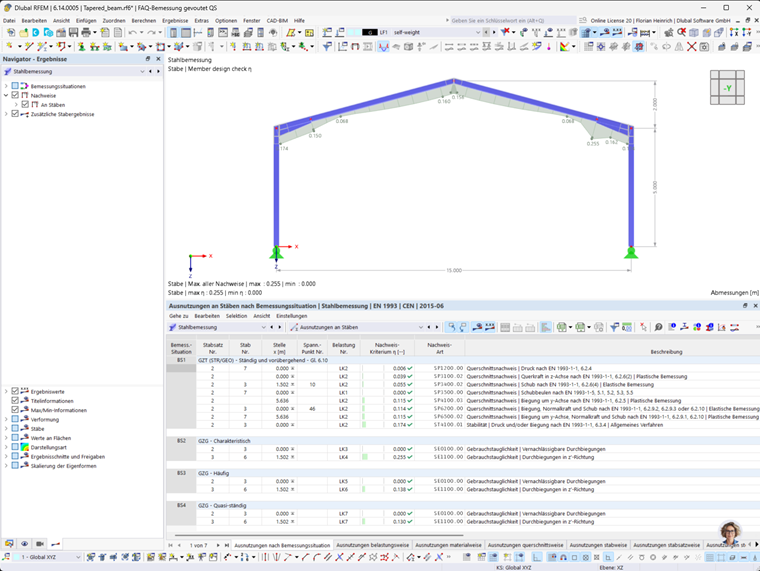

После моделирования вутовую балку можно проверить с помощью дополнения Расчет стальных конструкций.
Проверка устойчивости по Еврокоду 3
Для вутовых элементов согласно EN 1993-1-1 доступны следующие методы:
- Общий метод по разделу 6.3.4.
- Метод заменяющего несовершенства (с учетом теории второго порядка и крутильной потери устойчивости).
Дополнительный расчет узлов

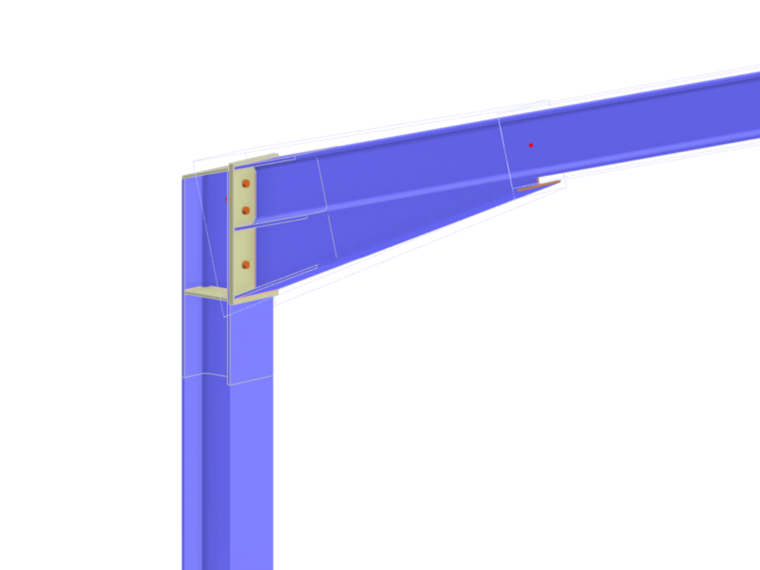

Кроме того, с помощью дополнения Стальные соединения можно реалистично смоделировать и выполнить статический расчет перехода от вутовой балки к колонне.
