Vérification de poutres à inertie variable

RFEM 6 permet-il de modéliser et de vérifier des poutres à inertie variable ?


Réponse:

Oui, cela est tout à fait possible.

Modélisation de la poutre à épaisseur variable

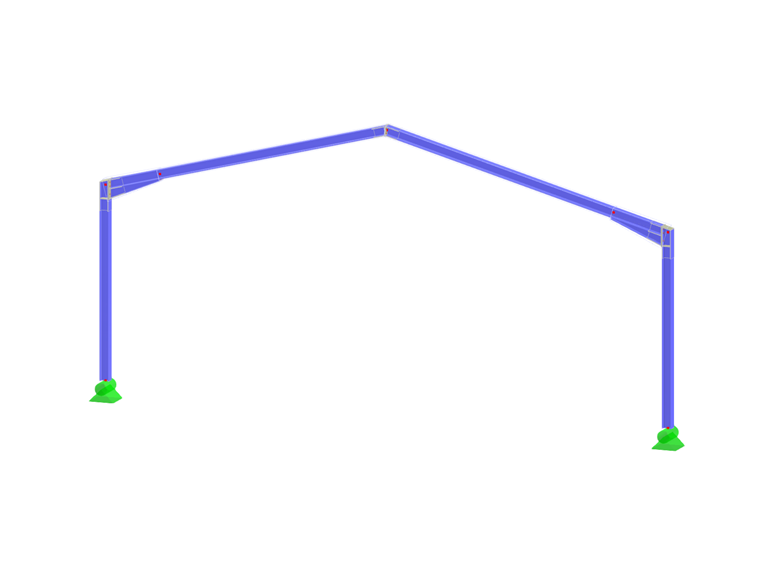

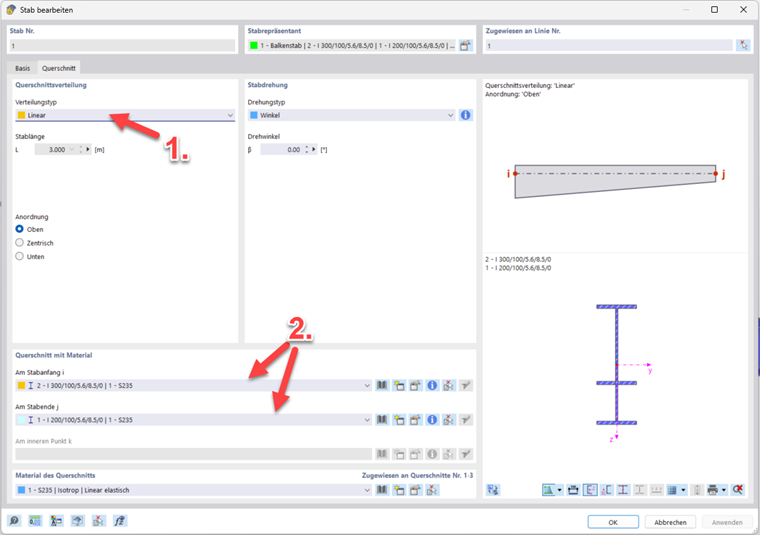

Pour créer une poutre à épaisseur variable, sélectionnez par exemple le type de répartition Linéaire dans la boîte de dialogue Modifier la barre sous l’onglet Sections. Vous pouvez ainsi affecter des sections différentes au début et à la fin de la barre.

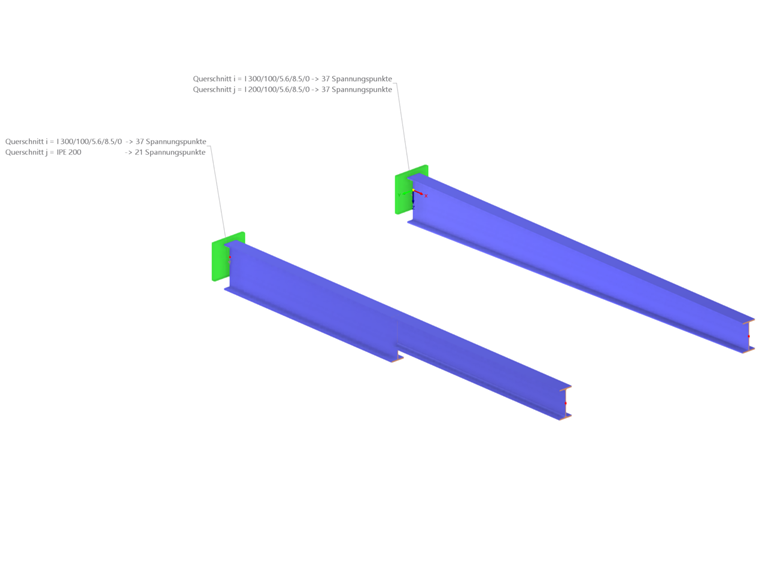

Condition préalable : interpolabilité des sections

Pour que RFEM puisse calculer correctement la variation entre les sections, celles-ci doivent être interpolables. C’est le cas sous les conditions suivantes :

  • Nombre et emplacement des points de contrainte : Les sections doivent présenter le même nombre de points de contrainte, et leur position relative doit correspondre.
  • Tolérance angulaire : La différence angulaire maximale entre les parties de la section ne doit pas dépasser 0,1 rad (env. 5,73°).

Informations

Utilisez le rendu de la barre. Une barre correctement interpolée présente une évolution continue et linéaire des arêtes de section. Pour des profils non interpolables, la représentation montre un saut abrupt ou une erreur dans la géométrie.

Modélisation recommandée avec RSECTION

Les sections créées paramétriquement dans RSECTION 1 sont en principe toujours interpolables, c’est pourquoi la procédure suivante est recommandée :

  1. 1. Création d’une section paramétrique dans RSECTION.
  2. 2. Import de la section dans RFEM 6.
  3. 3. Création d’une variante : enregistrez la section avec des paramètres différents (p. ex. une hauteur d’âme plus grande pour l’évidement).
  4. 4. Affectation : utilisez ces deux variantes comme section de départ et section d’arrivée pour la poutre à épaisseur variable.

Vous trouverez également une instruction détaillée à ce sujet dans le webinaire : Modellierung parametrischer Querschnitte in RSECTION 1 und Nutzung in RFEM 6

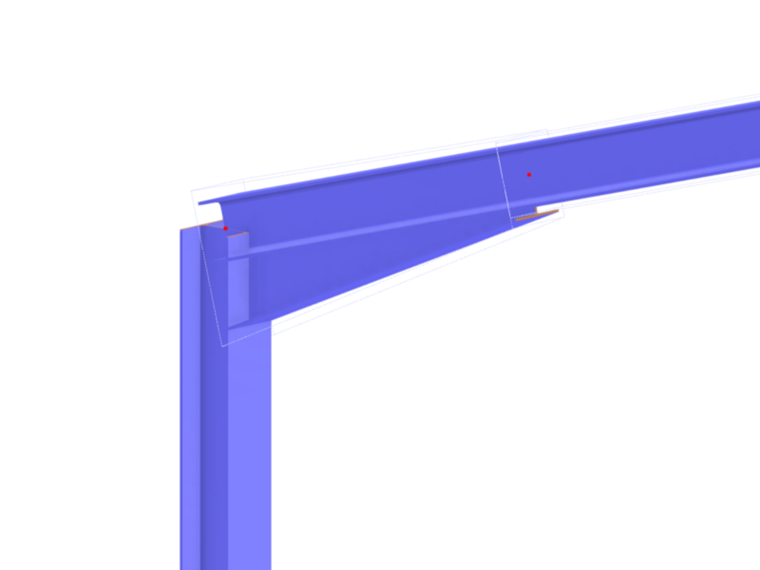

Avec cette variante de modélisation, il est également possible de modéliser des poutres à épaisseur variable réalistes comme celle-ci :

Vérification

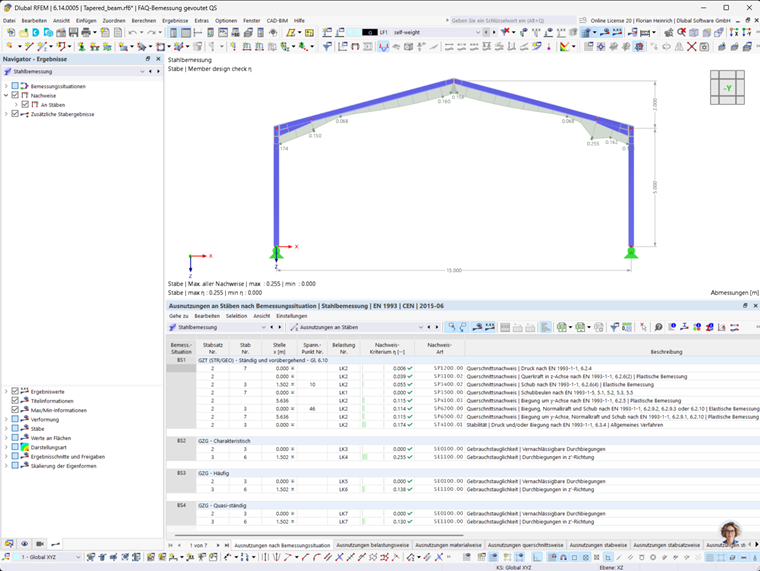

Après la modélisation, la poutre à épaisseur variable peut être vérifiée à l’aide du module complémentaire Vérification de l’acier.

Vérifications de stabilité selon l’Eurocode 3

Pour les éléments à épaisseur variable, les méthodes suivantes sont disponibles conformément à l’EN 1993-1-1 :

  • Méthode générale selon l’article 6.3.4.
  • Méthode des imperfections équivalentes (en tenant compte du second ordre et de la torsion avec gauchissement).

Vérification complémentaire des assemblages

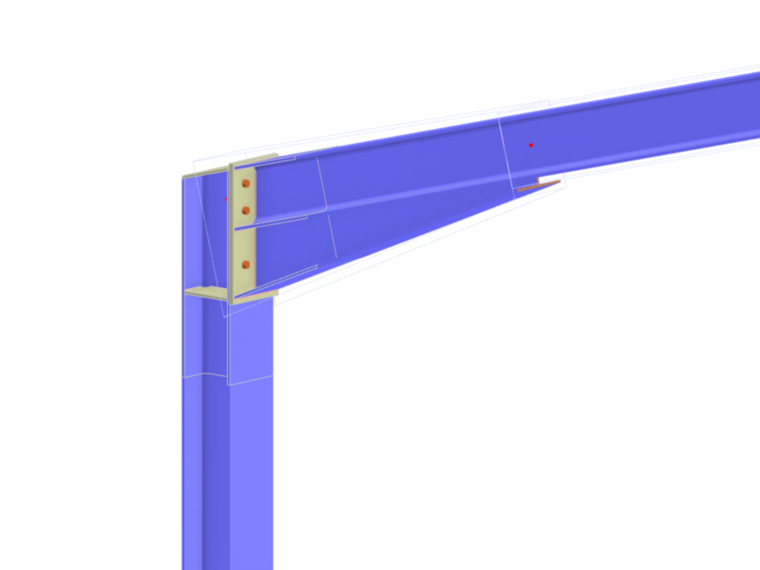

En complément, le module complémentaire Assemblages acier permet de modéliser de manière réaliste la transition entre la poutre à épaisseur variable et le poteau, puis de la vérifier statiquement.

Protocole d’impression pour la FAQ 005805 : Modélisation et dimensionnement de poutres à inertie variable
