Ja, isso é facilmente possível.
Modelação da viga de secção variável

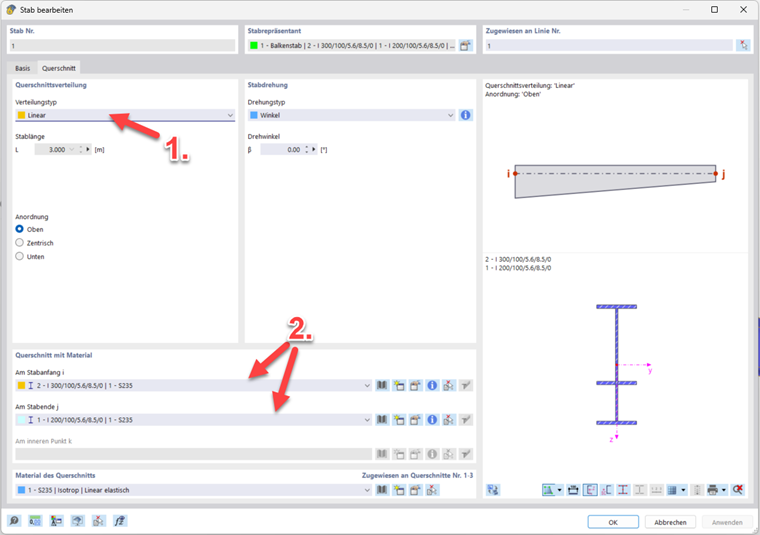

Para criar uma viga de secção variável, selecione, na janela Editar barra, no separador Secções transversais, por exemplo, o tipo de distribuição Linear. Desta forma, pode atribuir secções transversais diferentes ao início e ao final da barra.
Pré-requisito: possibilidade de interpolação das secções transversais
Para que o RFEM possa calcular corretamente a distribuição entre as secções transversais, estas têm de ser interpoláveis. Isto verifica-se nas seguintes condições:

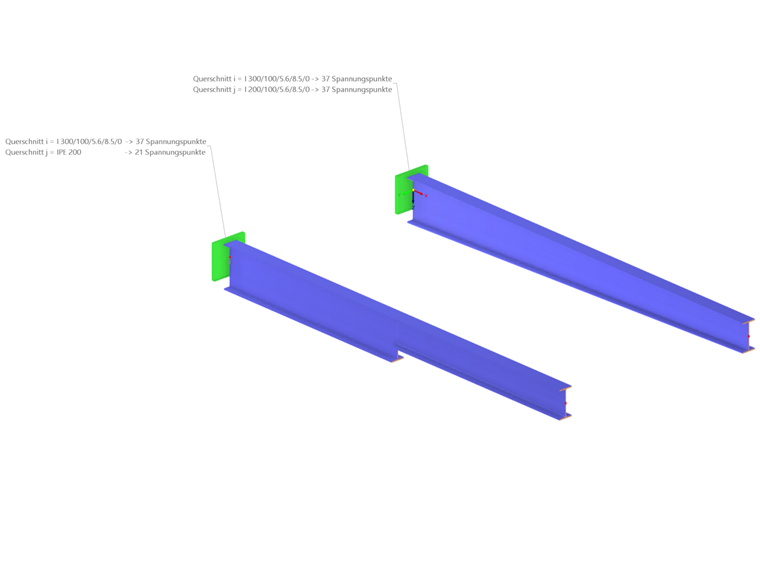

- Número e posição dos pontos de tensão: as secções transversais têm de apresentar o mesmo número de pontos de tensão e a sua posição relativa tem de corresponder.
- Tolerância angular: a diferença angular máxima entre as partes da secção transversal pode ser, no máximo, 0,1 rad (aprox. 5,73°).
Modelação recomendada com RSECTION
As secções transversais criadas parametricamente a partir do RSECTION 1 são, em princípio, sempre interpoláveis, pelo que se recomenda o seguinte procedimento:
- 1. Criação de uma secção transversal paramétrica no RSECTION.
- 2. Importação da secção transversal para o RFEM 6.
- 3. Criar variante: guarde a secção transversal com parâmetros diferentes (por exemplo, maior altura da alma para a secção variável).
- 4. Atribuição: utilize estas duas variantes como secção transversal inicial e final para a viga de secção variável.
Também pode encontrar uma instrução detalhada sobre isto no seminário web:
Modelação de secções paramétricas no RSECTION 1 e utilização no RFEM 6

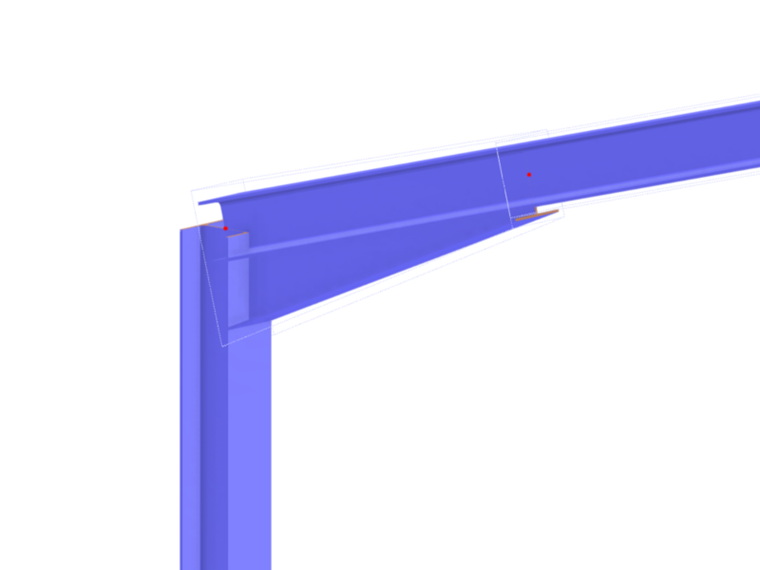

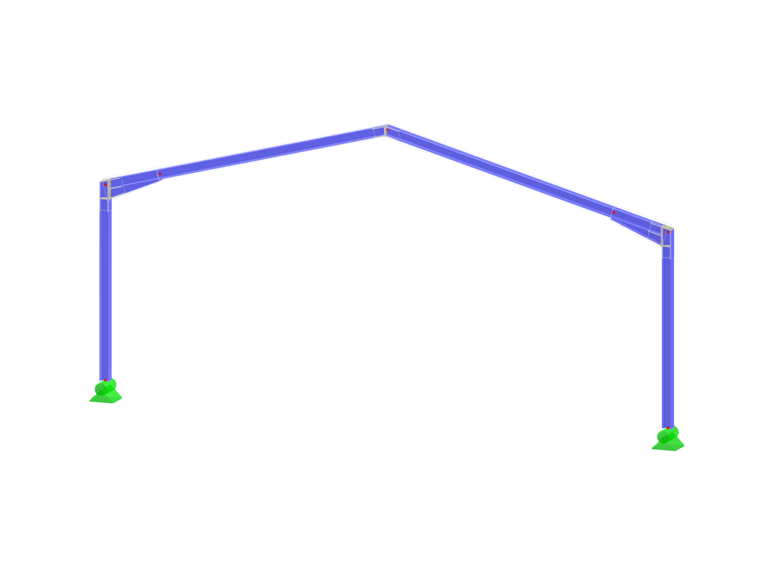

Com esta variante de modelação, é possível modelar também vigas de secção variável realistas, como esta:
Dimensionamento

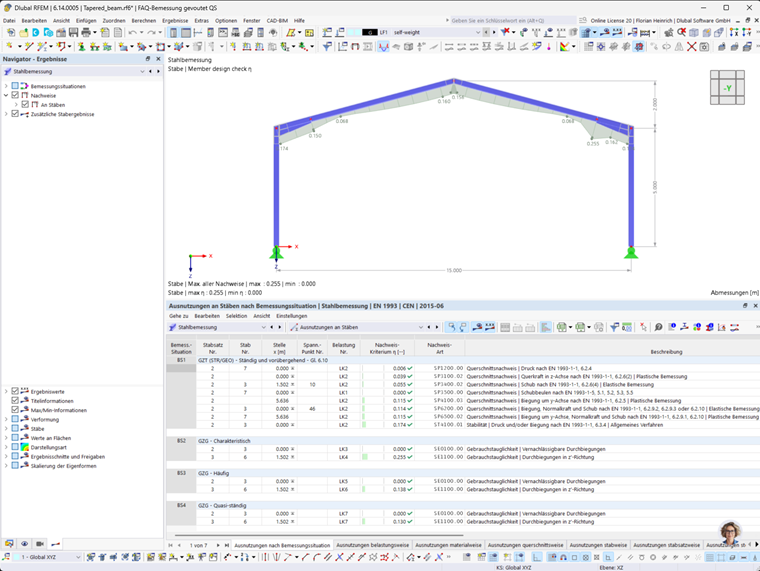

Após a modelação, a viga de secção variável pode ser verificada com o módulo Dimensionamento de aço.
Verificações de estabilidade de acordo com o Eurocódigo 3
Para componentes com secção variável, estão disponíveis, de acordo com a EN 1993-1-1, os seguintes métodos:
- Método geral de acordo com a Secção 6.3.4.
- Método das imperfeições substitutas (tendo em conta a teoria de segunda ordem e a torção com empenamento).
Dimensionamento complementar da ligação

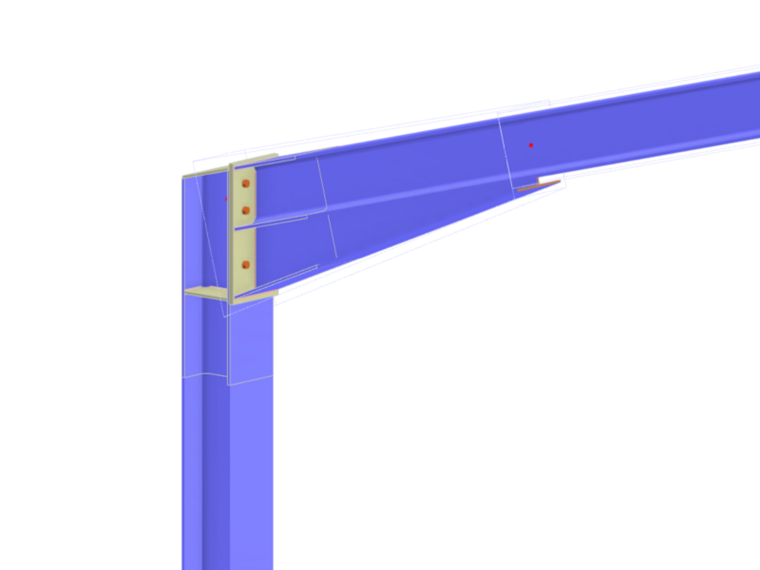

Adicionalmente, com o módulo Ligações de aço, a transição da viga de secção variável para o pilar pode ser modelada de forma realista e dimensionada estruturalmente.
