Dimensionamiento de secciones variables

Sí, esto es posible sin problemas.

Modelado de la viga de altura variable

Para crear una viga de canto variable, seleccione en el cuadro de diálogo Editar barra en la pestaña Secciones, por ejemplo, el tipo de distribución Lineal. De este modo puede asignar diferentes secciones al inicio y al final de la barra.

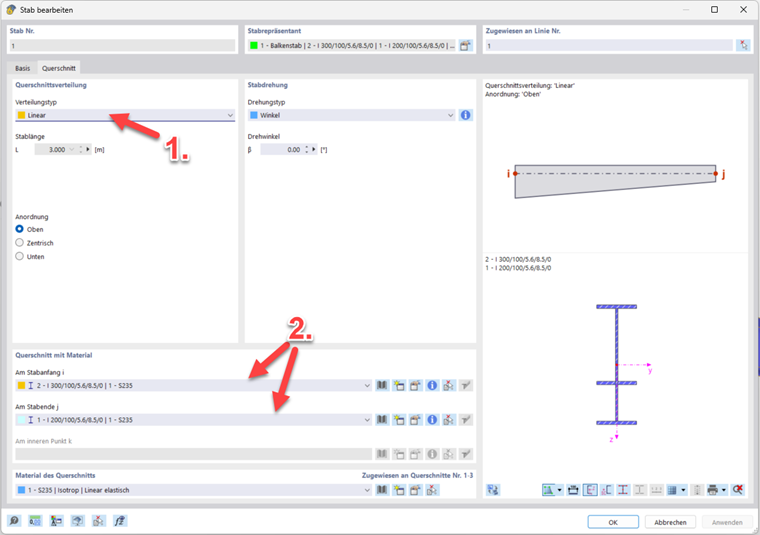

Diálogo Editar barra: selección de sección transversal en RFEM 6

Requisito previo: interpolabilidad de las secciones

Para que RFEM pueda calcular correctamente la transición entre las secciones, estas deben ser interpolables. Esto se cumple bajo las siguientes condiciones:

• Número y posición de los puntos de tensión: Las secciones deben presentar el mismo número de puntos de tensión, y su posición relativa debe corresponder.
• Tolerancia angular: La diferencia angular máxima entre las partes de la sección puede ser como máximo 0,1 rad (aprox. 5,73°).

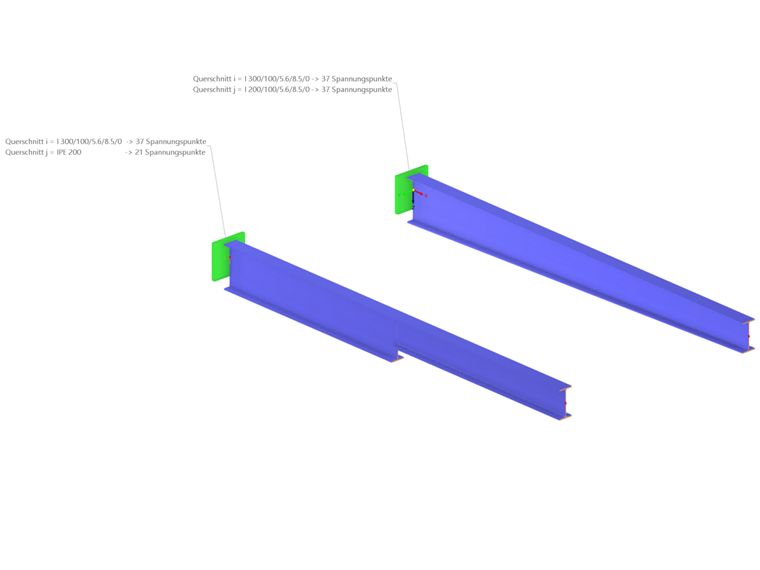

Distinción en la representación de barras con sección variable para secciones interpolables y no interpolables

Modelado recomendado con RSECTION

Las secciones creadas paramétricamente en RSECTION 1 son, en principio, siempre interpolables, por lo que se recomienda el siguiente procedimiento:

1. 1. Creación de una sección paramétrica en RSECTION.
2. 2. Importación de la sección en RFEM 6.
3. 3. Crear variante: guarde la sección con parámetros diferentes (p. ej., una mayor altura del alma para la zona de canto variable).
4. 4. Asignación: utilice estas dos variantes como sección inicial y final para la viga de canto variable.

También encontrará una guía detallada al respecto en el seminario web:
Modellierung parametrischer Querschnitte in RSECTION 1 und Nutzung in RFEM 6

Con esta variante de modelado también es posible modelar vigas de canto variable realistas como esta:

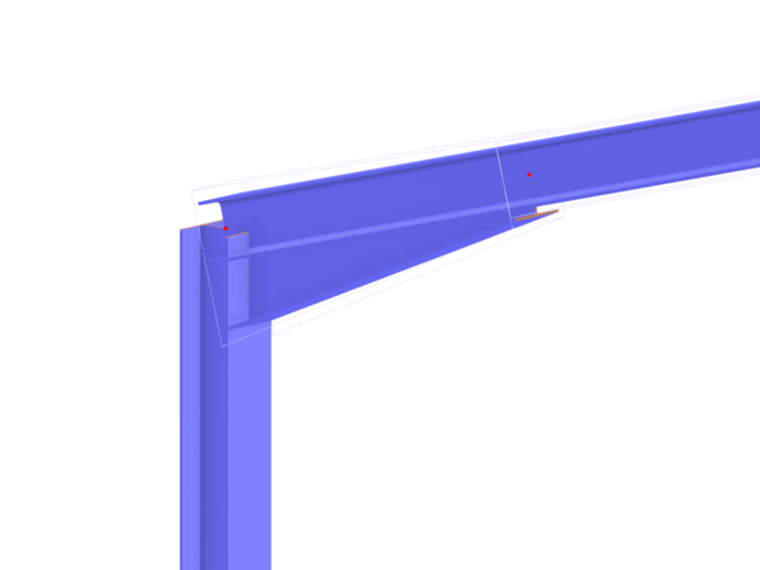

Detalle de estructura metálica: columna con viga de canto variable

Dimensionamiento

Tras el modelado, la viga de canto variable puede verificarse con el add-on Dimensionamiento de acero.

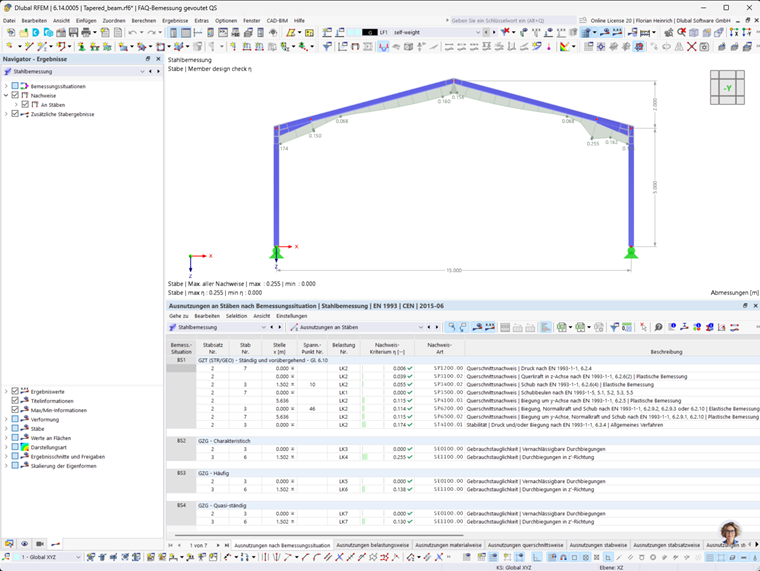

Estructura de pórtico de perfiles de acero con viga acartelada

Verificaciones de estabilidad según Eurocódigo 3

Para componentes de canto variable, de acuerdo con EN 1993-1-1, dispone de los siguientes procedimientos:

• Procedimiento general según el apartado 6.3.4.
• Procedimiento de imperfección equivalente (teniendo en cuenta el segundo orden y la torsión por alabeo).

Dimensionamiento complementario de la conexión

Además, con el add-on Uniones de acero puede modelarse y dimensionarse estáticamente de forma realista la transición del dintel de canto variable a la columna.

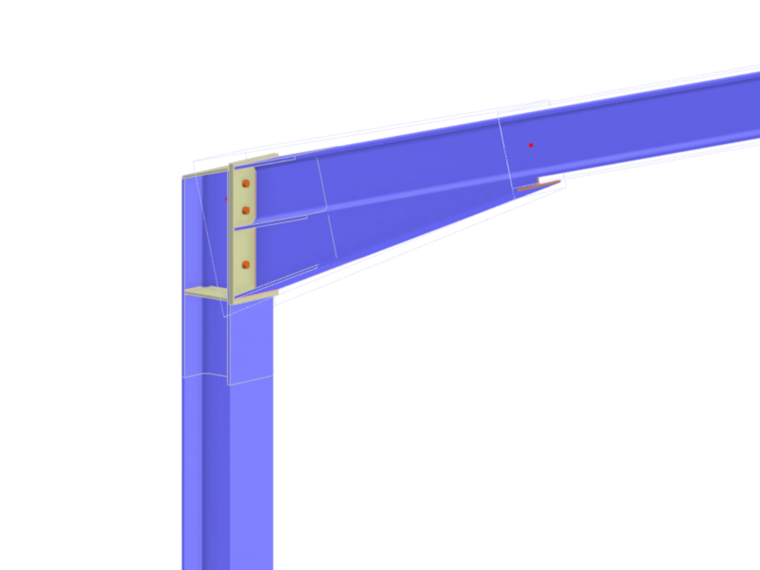

Detalle de pilar y viga con conexión de acero

• Visor 3D
• Visor 3D | Babylon
• Realidad virtual

50x

12x

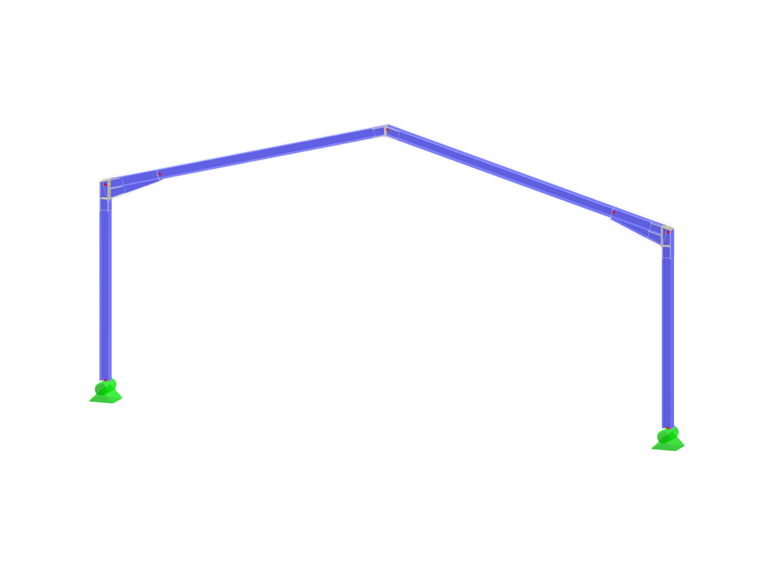

Marco de acero ahusado con conexiones de acero
