Ano, toto je bez problémů možné.
Modelování voutovaného nosníku

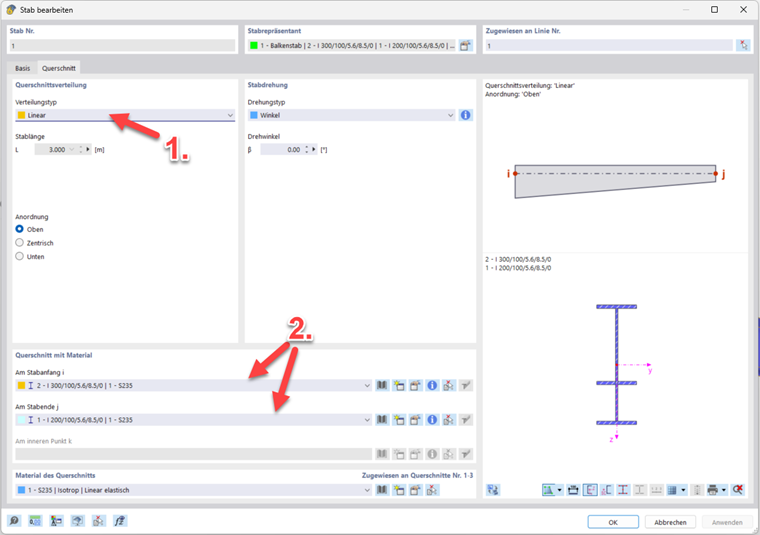

Pro vytvoření voutovaného nosníku vyberte v dialogu Upravit prut na záložce Průřezy například typ rozdělení Lineární. Tímto můžete počátečnímu a koncovému konci prutu přiřadit různé průřezy.
Předpoklad: Interpolovatelnost průřezů
Aby RFEM mohl správně vypočítat průběh mezi průřezy, musí být tyto interpolovatelné. To je splněno za následujících podmínek:

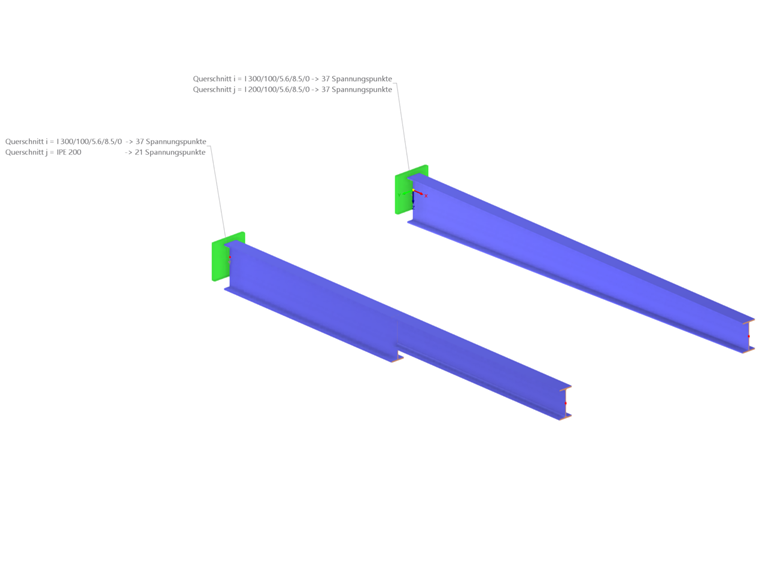

- Počet a poloha napěťových bodů: Průřezy musí mít stejný počet napěťových bodů a jejich relativní poloha musí odpovídat.
- Úhlová tolerance: Maximální úhlový rozdíl mezi částmi průřezu smí činit maximálně 0,1 rad (cca 5,73°).
Doporučené modelování s RSECTION
Parametricky vytvořené průřezy z RSECTION 1 jsou v zásadě vždy interpolovatelné, proto se doporučuje následující postup:
- 1. Vytvoření parametrického průřezu v RSECTION.
- 2. Import průřezu do RFEM 6.
- 3. Vytvoření varianty: Uložte průřez s odlišnými parametry (např. větší výšku stojiny pro voutování).
- 4. Přiřazení: Použijte tyto dvě varianty jako počáteční a koncový průřez pro voutovaný nosník.
Podrobný návod k tomu naleznete také ve webináři:
Modellierung parametrischer Querschnitte in RSECTION 1 und Nutzung in RFEM 6

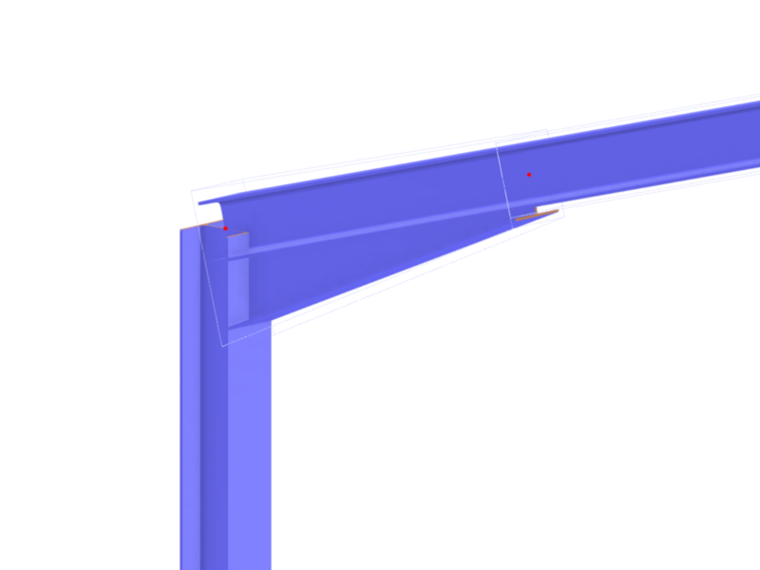

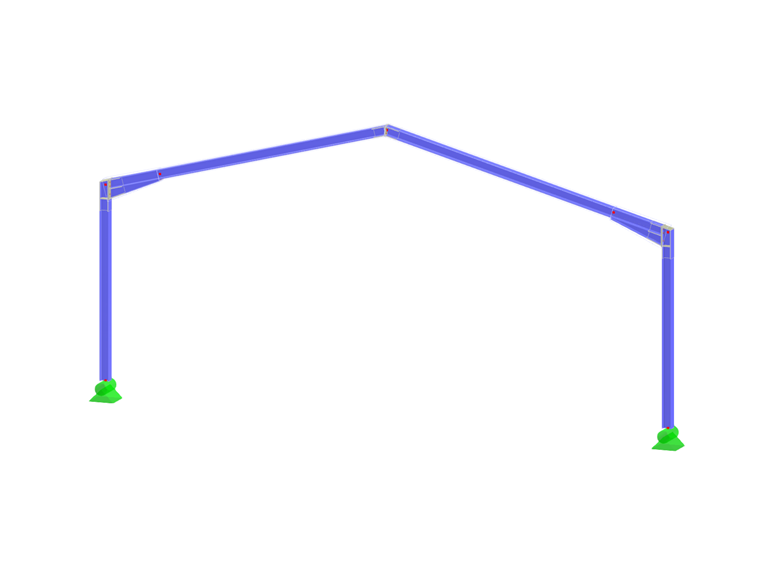

S touto variantou modelování je možné modelovat i praxí blízké voutované nosníky, jako je tento:
Posouzení

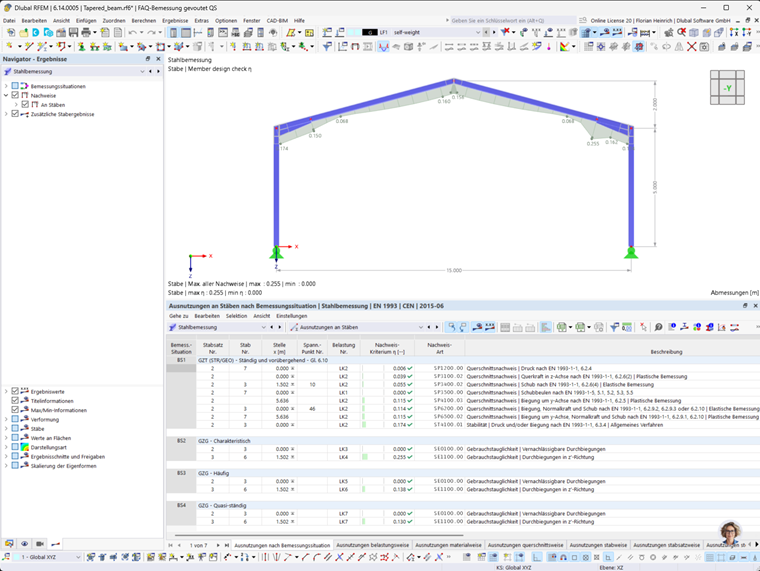

Po modelování lze voutovaný nosník posoudit pomocí Doplňku Posouzení ocelových konstrukcí.
Stabilitní posouzení podle Eurokódu 3
Pro voutované prvky jsou vám podle EN 1993-1-1 k dispozici následující postupy:
- Obecný postup podle článku 6.3.4.
- Postup náhradních imperfekcí (s ohledem na teorii II. řádu a klopení s volným kroucením).
Doplňkové posouzení spojů

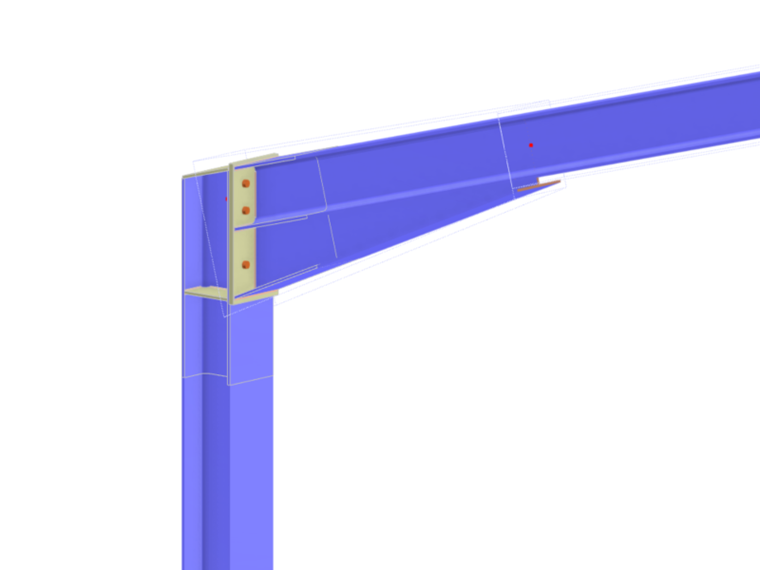

Navíc lze pomocí Doplňku Ocelové spoje přechod od voutovaného průvlaku ke sloupu realisticky modelovat a staticky posoudit.
