Projektowanie przekrojów o zmiennym kształcie

Czy w RFEM 6 można modelować i wymiarować belki o zmiennym przekroju?

Odpowiedź:

Tak, jest to bez problemu możliwe.

Modelowanie belki o zmiennym przekroju

Aby utworzyć belkę o zmiennym przekroju, należy w dialogu Edytuj pręt w zakładce Przekroje wybrać na przykład rodzaj rozdziału Liniowy. Dzięki temu można przypisać do początku i końca pręta różne przekroje.

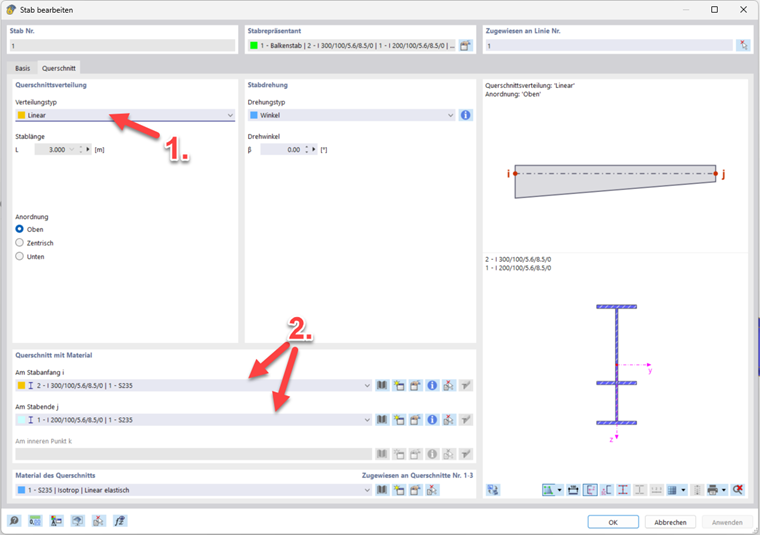

Okno dialogowe „Edytuj pręt” pokazuje wybór przekroju w zakładce „Przekroje” programu RFEM 6 z naciskiem na opcje rozwijane dotyczące rodzaju rozkładu oraz przekrojów początkowego i końcowego.
Okno dialogowe Edytuj pręt: Wybór przekroju w RFEM 6

Warunek wstępny: interpolowalność przekrojów

Aby RFEM mógł poprawnie obliczyć przebieg pomiędzy przekrojami, muszą one być interpolowalne. Ma to miejsce przy następujących warunkach:

  • Liczba i położenie punktów naprężenia: Przekroje muszą mieć taką samą liczbę punktów naprężenia, a ich względne położenie musi odpowiadać sobie.
  • Tolerancja kątowa: Maksymalna różnica kątowa między częściami przekroju może wynosić maksymalnie 0,1 rad (ok. 5,73°).

Informacje

Skorzystaj z renderingu pręta. Prawidłowo interpolowany pręt wykazuje ciągły, liniowy przebieg krawędzi przekroju. W przypadku profili niemożliwych do interpolacji przedstawienie pokazuje nagły skok lub błąd geometrii.

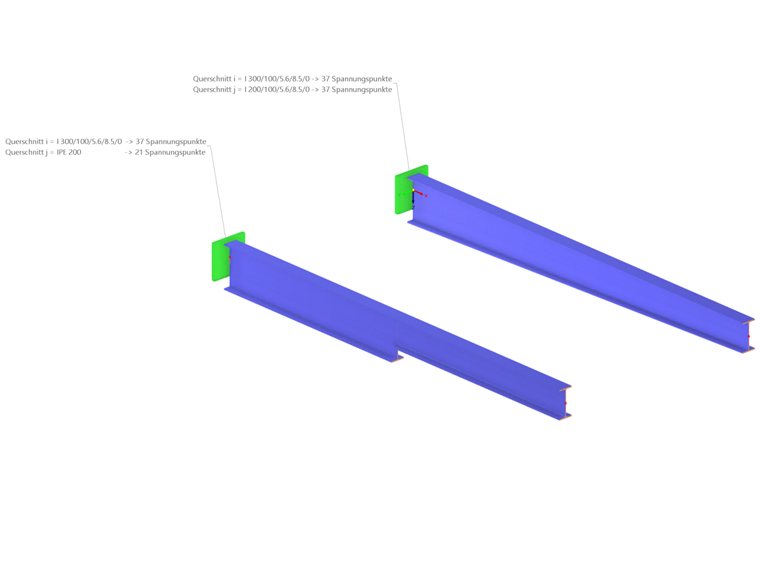

Porównanie wariantów belek o zmiennej wysokości w RFEM 6, widoczny różny przebieg przekroju.
Rozróżnienie w renderowaniu prętów o zmiennym przekroju dla przekrojów interpolowalnych i nieinterpolowalnych

Zalecane modelowanie z użyciem RSECTION

Parametrycznie utworzone przekroje z RSECTION 1 są zasadniczo zawsze interpolowalne, dlatego zaleca się następujące postępowanie:

  1. 1. Utworzenie parametrycznego przekroju w RSECTION.
  2. 2. Import przekroju do RFEM 6.
  3. 3. Utworzenie wariantu: Zapisz przekrój z odmiennymi parametrami (np. większa wysokość środnika dla przewiązki).
  4. 4. Przypisanie: Użyj tych dwóch wariantów jako przekroju początkowego i końcowego dla belki o zmiennym przekroju.

Szczegółową instrukcję na ten temat można również znaleźć w webinarze:
Modellierung parametrischer Querschnitte in RSECTION 1 und Nutzung in RFEM 6

Dzięki tej metodzie modelowania można również zamodelować praktyczne belki o zmiennym przekroju, takie jak ta:

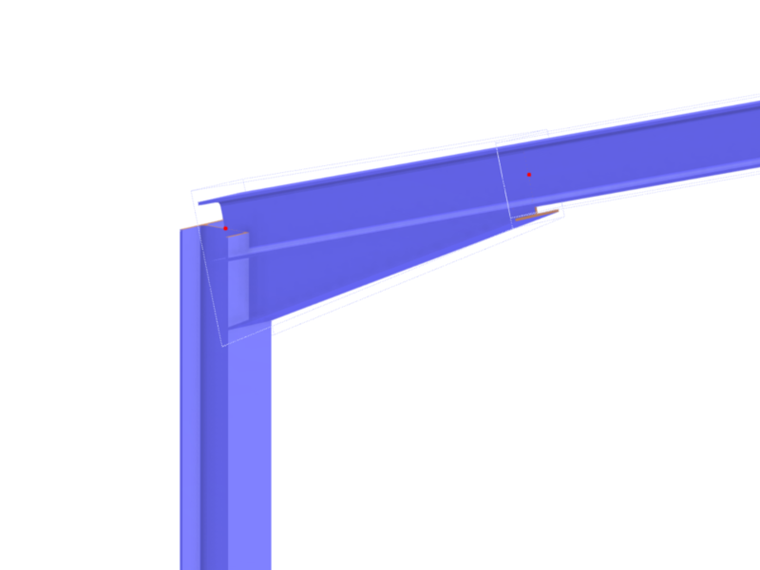

RFEM 6 model z dopracowanym detalem konstrukcji stalowej pokazuje zwężany przekrój rygla przy słupie.
Szczegół konstrukcji stalowej: Słup z ryglem o zmiennej wysokości

Projektowanie

Po modelowaniu belkę o zmiennym przekroju można zweryfikować za pomocą Add-on Stahlbemessung.

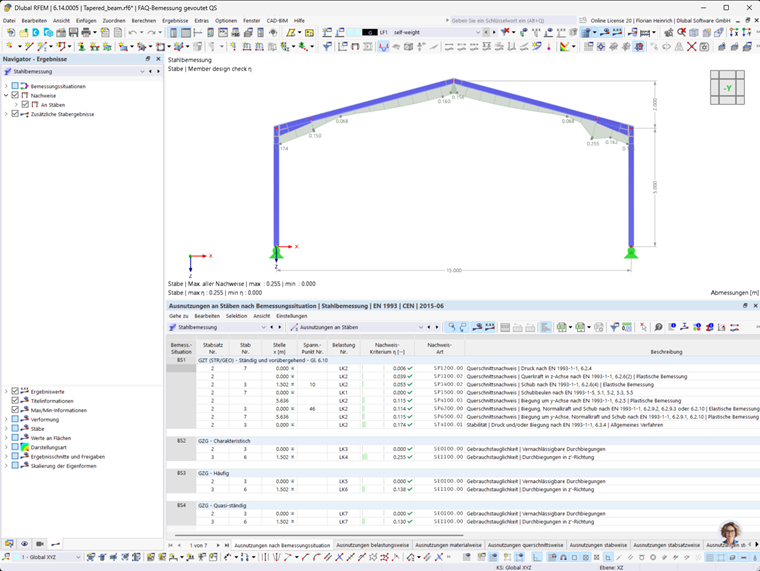

Rama stalowa w RFEM z belką o zmiennym przekroju i tabelą wymiarowania stali.
Rama nośna ze stalowych profili z belką o zmiennym przekroju

Sprawdzenia stateczności według Eurokodu 3

Dla elementów o zmiennym przekroju zgodnie z EN 1993-1-1 dostępne są następujące metody:

  • Metoda ogólna zgodnie z punktem 6.3.4.
  • Metoda równoważnych imperfekcji (z uwzględnieniem teorii II rzędu oraz skręcania z deformacją przekroju).

Uzupełniające projektowanie połączeń

Dodatkowo za pomocą Add-on Stahlanschlüsse można realistycznie zamodelować i statycznie zwymiarować przejście od belki o zmiennym przekroju do słupa.

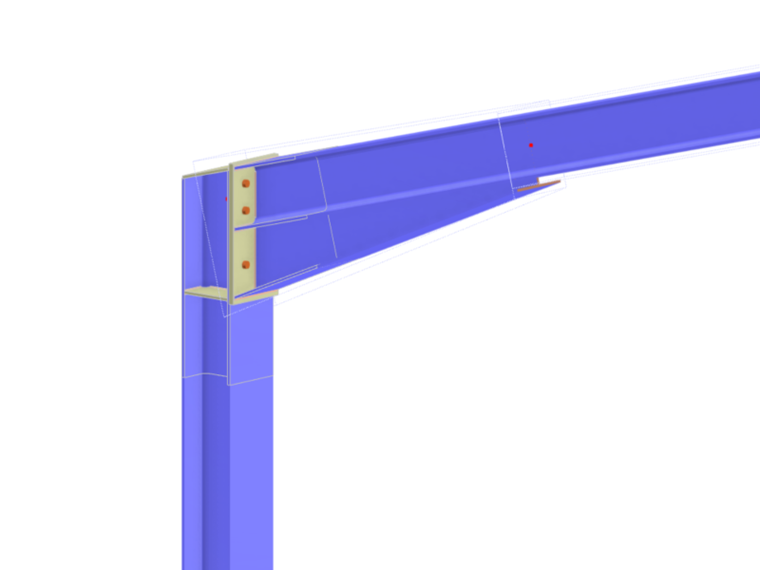

Model detalu słupa i rygla z przekrojem przewiązanym oraz stalowym połączeniem w RFEM 6
Detal połączenia słup-belkа ze stalowym węzłem

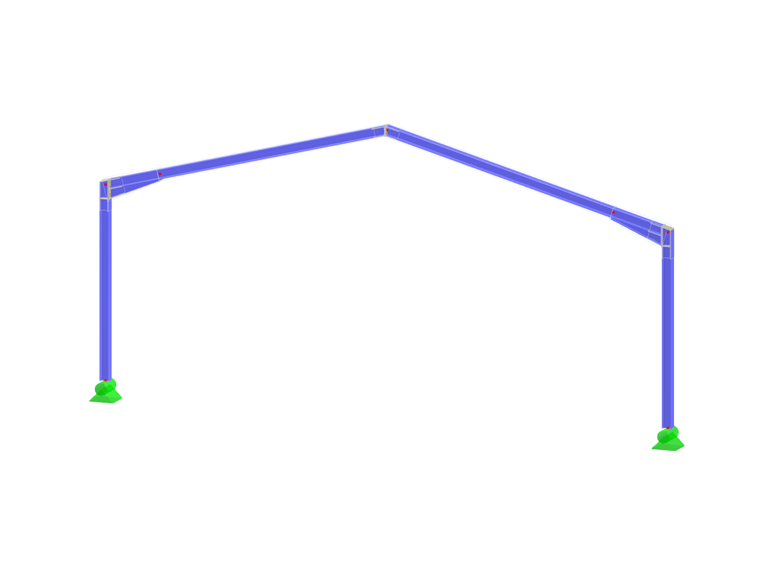

Wizualizacja pojedynczej ramy stalowej z przedstawionymi liniami obciążenia statycznego i liniami ugięcia.
50x
12x
Rama stalowa o zmiennej wysokości z połączeniami stalowymi
