Modellazione della trave rastremata

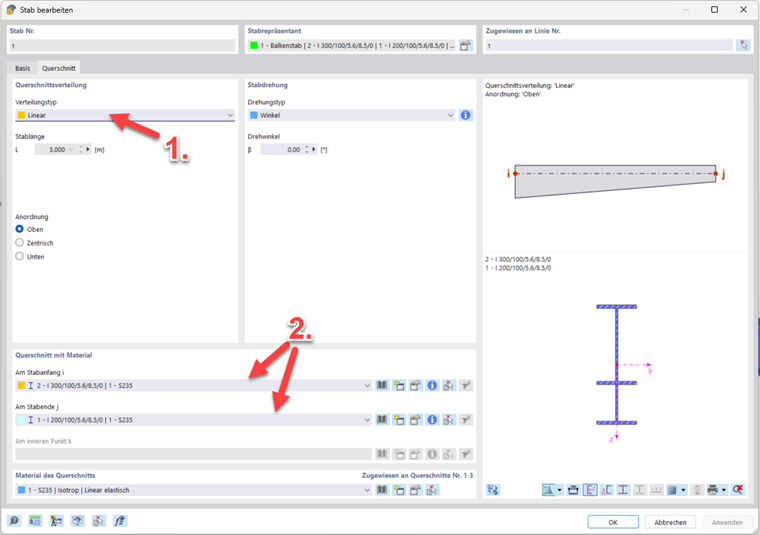

Per creare una trave rastremata, selezionare nella finestra di dialogo Modifica barra nella scheda Sezioni ad esempio il tipo di distribuzione Lineare. In questo modo è possibile assegnare all'inizio e alla fine della barra sezioni differenti.
Requisito: interpolabilità delle sezioni
Affinché RFEM possa calcolare correttamente l'andamento tra le sezioni, queste devono essere interpolabili. Ciò vale alle seguenti condizioni:

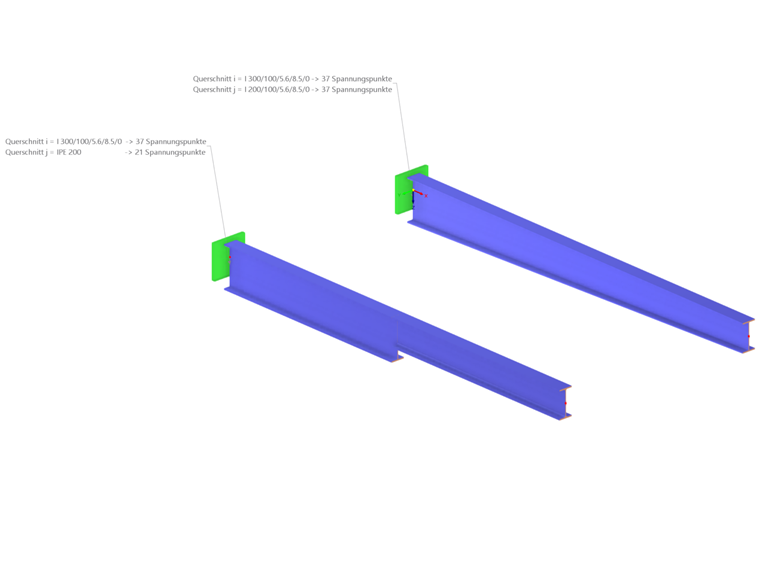

- Numero e posizione dei punti di tensione: le sezioni devono avere lo stesso numero di punti di tensione e la loro posizione relativa deve corrispondere.
- Tolleranza angolare: la differenza angolare massima tra le parti della sezione può essere al massimo di 0,1 rad (ca. 5,73°).
Modellazione consigliata con RSECTION
Le sezioni create in modo parametrico con RSECTION 1 sono in linea di principio sempre interpolabili, motivo per cui si consiglia la seguente procedura:
- 1. Creazione di una sezione parametrica in RSECTION.
- 2. Importazione della sezione in RFEM 6.
- 3. Creare una variante: salvare la sezione con parametri differenti (ad esempio un'altezza dell'anima maggiore per la rastremazione).
- 4. Assegnazione: utilizzare queste due varianti come sezione iniziale e finale per la trave rastremata.
Una guida dettagliata in merito è disponibile anche nel webinar:
Modellierung parametrischer Querschnitte in RSECTION 1 und Nutzung in RFEM 6

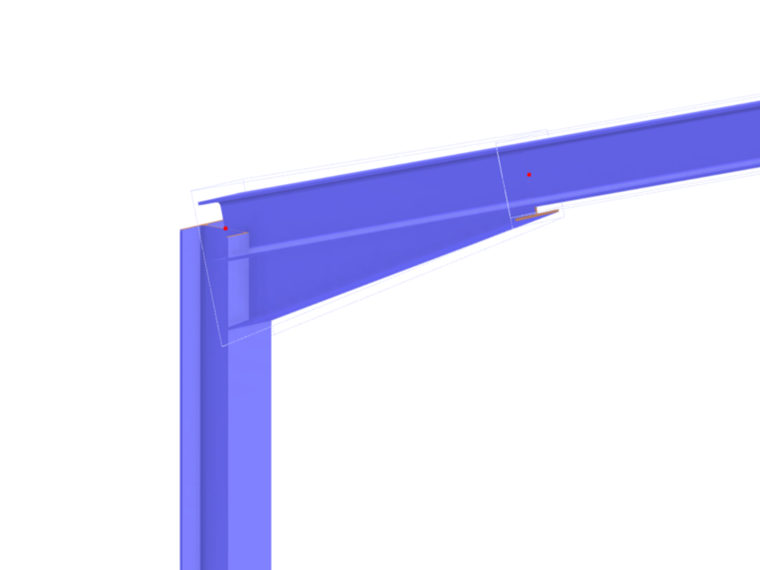

Con questa variante di modellazione è possibile modellare anche travi rastremate realistiche come questa:
Verifica

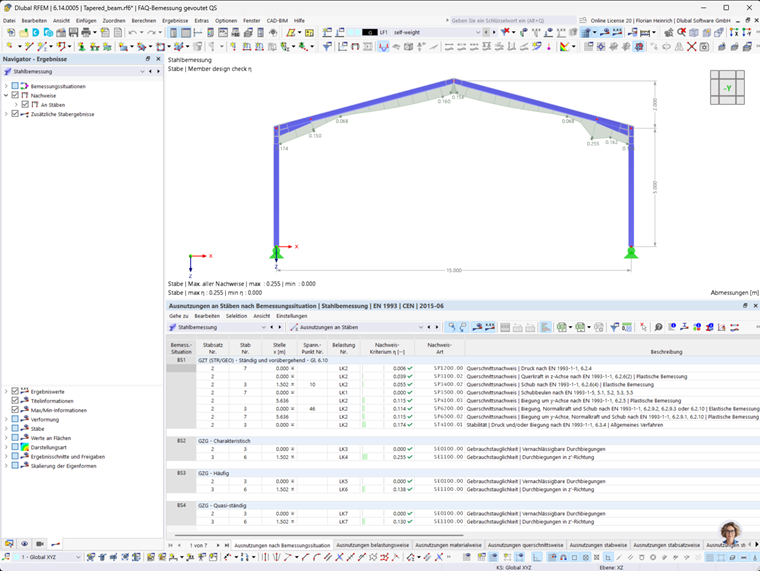

Dopo la modellazione, la trave rastremata può essere verificata con il Add-on Verifica acciaio.
Verifiche di stabilità secondo Eurocodice 3
Per componenti rastremati sono disponibili, secondo la EN 1993-1-1, i seguenti procedimenti:
- Procedimento generale secondo il capitolo 6.3.4.
- Procedimento delle imperfezioni equivalenti (tenendo conto della teoria del II ordine e della torsione con deformazione impedita).
Verifica aggiuntiva del collegamento

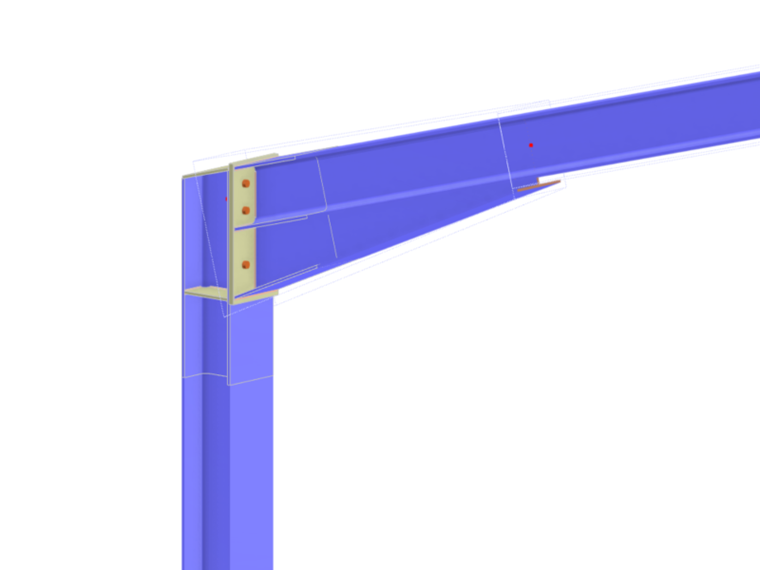

Inoltre, con lAdd-on Collegamenti in acciaio è possibile modellare in modo realistico e verificare staticamente il passaggio dalla trave rastremata al pilastro.
