Автоматический предварительный поиск формы у мембранных поверхностей

Канатные и мембранные элементы считаются очень тонкими и эстетичными конструкциями. Отчасти очень сложные формы с двойной кривизной можно найти с помощью подходящих алгоритмов поиска формы. Одним из возможных решений является поиск формы через равновесие между поверхностным напряжением (заданное предварительное напряжение и дополнительные нагрузки, например, собственный вес, давление и т.д.) и заданными граничными условиями.

Дополнительный модуль RF-FORM-FINDING позволяет определить равновесные формы мембранных и вантовых элементов в программе RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

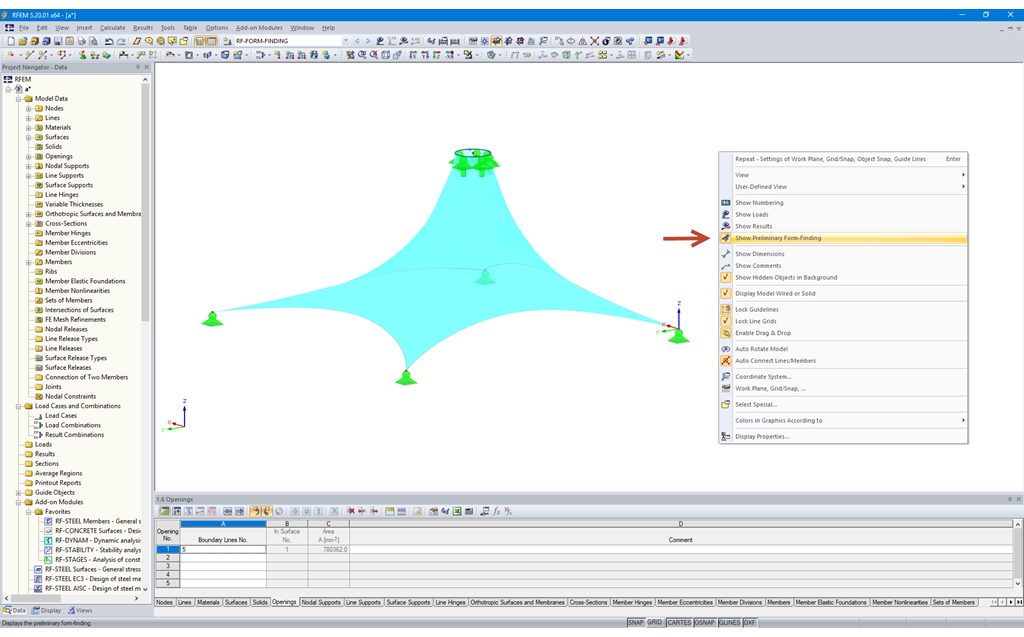

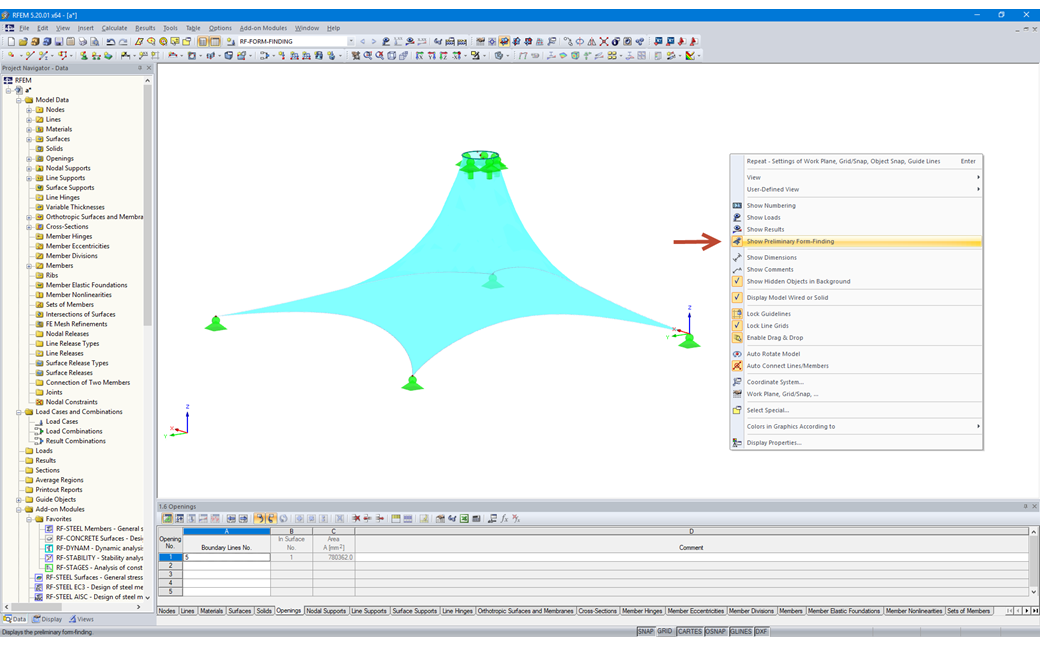

Активация 'Показать поиск формы' в контекстном меню приведет к автоматическому предварительному поиску формы, который основывается на сохранённых характеристиках поиска формы, при изменении конструкции мембранных поверхностей. Данный интерактивный графический режим имеет свою основу в методе плотности силы.

Дополнительная информация FAQ

В программе RFEM предлагается возможность соединить поверхности с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (дополнительный модуль Требуется модуль RF-MAT NL ).

что позволяет моделировать нелинейные свойства материала при растяжении, например, для ETFE-плёнок.

Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
