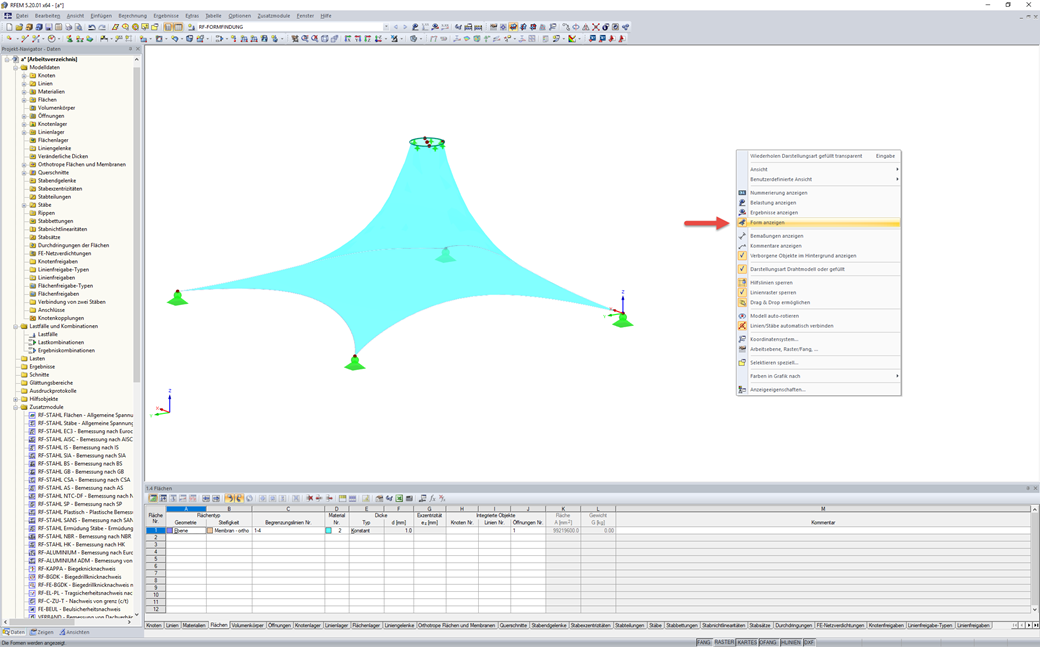

Włączenie opcji 'Pokazać znajdowanie kształtu' w menu kontekstowym powoduje automatyczne wstępne znajdowanie kształtu zgodnie z zapisanymi właściwościami znajdowania kształtu w przypadku zmiany konstrukcji powierzchni membranowych. Ten interaktywny tryb graficzny jest oparty na metodzie gęstości sił.
Więcej informacji FAQAutomatyczne wstępne wyznaczanie powierzchni membran
Obliczenia częstotliwości kroków dla każdego rodzaju nieregularnych płyt podłogowych lub schodów wymagają złożonych obliczeń. Footfall Analysis wykorzystuje model RFEM oraz wyniki analizy modalnej RF-DYNAM Pro - Natural Vibrations do prognozowania poziomów drgań we wszystkich miejscach na kondygnacji. Dokładne zbadanie dynamicznego zachowania stropu wymaga dokładnej analizy.
Oprogramowanie wykorzystuje najnowocześniejsze procedury analityczne, dzięki czemu użytkownik może wybrać jedną z dwóch najczęściej stosowanych metod obliczeniowych, a mianowicie metodę Concrete Centre Method CCIP-016) lub metodę Construction Institute Method (P354).
- Analiza Footfall łączy się z programem RFEM, wykorzystując geometrię modelu, dzięki czemu użytkownik nie musi tworzyć drugiego modelu specjalnie do analizy Footfall
- Umożliwia użytkownikowi analizę każdego typu konstrukcji, niezależnie od kształtu, materiału lub zastosowania
- Szybkie i dokładne przewidywanie odpowiedzi rezonansowych i impulsowych (przejściowych)
- Zbiorczy pomiar poziomów drgań – analiza VDV
- Intuicyjne dane wyjściowe, które umożliwiają inżynierowi sugerowanie ulepszeń w krytycznych obszarach w ekonomiczny sposób.
- Ocena przekroczenia wartości granicznych zgodnie z BS 6472 i ISO 10137
- Wybór sił wzbudzających: CCIP-016, SCI P354, AISC DG11 do podłóg i schodów
- Krzywe ważenia częstotliwościowego (BS 6841)
- Szybkie sprawdzenie całego modelu lub określonych obszarów
- Analiza dawki drgań (VDV)
- Regulacja minimalnej i maksymalnej częstotliwości chodzenia oraz wagi pieszego
- Dane wejściowe tłumienia wprowadzane przez użytkownika
- Ustawienie liczby kroków dla odpowiedzi rezonansowej poprzez wprowadzenie danych przez użytkownika lub obliczenie przez program
- Wartość graniczna reakcji środowiskowej w oparciu o BS 6472 i ISO 10137
- Ogólne maksymalne współczynniki odpowiedzi i węzły krytyczne
- Analiza rezonansowa (maksymalny współczynnik odpowiedzi, przyspieszenie RMS, węzeł krytyczny, częstotliwość krytyczna)
- Analiza impulsowa (przejściowa) (maksymalny współczynnik odpowiedzi, szczytowe przyspieszenie/prędkość, RMS przyspieszenie/prędkość, węzeł krytyczny, częstotliwość krytyczna)
- Wartości dawki drgań dla analizy rezonansowej i impulsowej
Wykresy
- Współczynnik odpowiedzi a częstotliwość ruchu pieszego
- Udział masy a postacie własne
- Analiza czasowa prędkości
Włączenie opcji 'Pokazać znajdowanie kształtu' w menu kontekstowym powoduje automatyczne wstępne znajdowanie kształtu zgodnie z zapisanymi właściwościami znajdowania kształtu w przypadku zmiany konstrukcji powierzchni membranowych. Ten interaktywny tryb graficzny jest oparty na metodzie gęstości sił.
Więcej informacji FAQ
