Form-finding preliminar automático de superfícies da membrana

As estruturas de cabos e de membranas tensionadas são consideradas estruturas de edifícios muito esbeltas e estéticas. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

O módulo adicional RF-FORM-FINDING determina formas de equilíbrio de elementos de membranas e cabos no RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

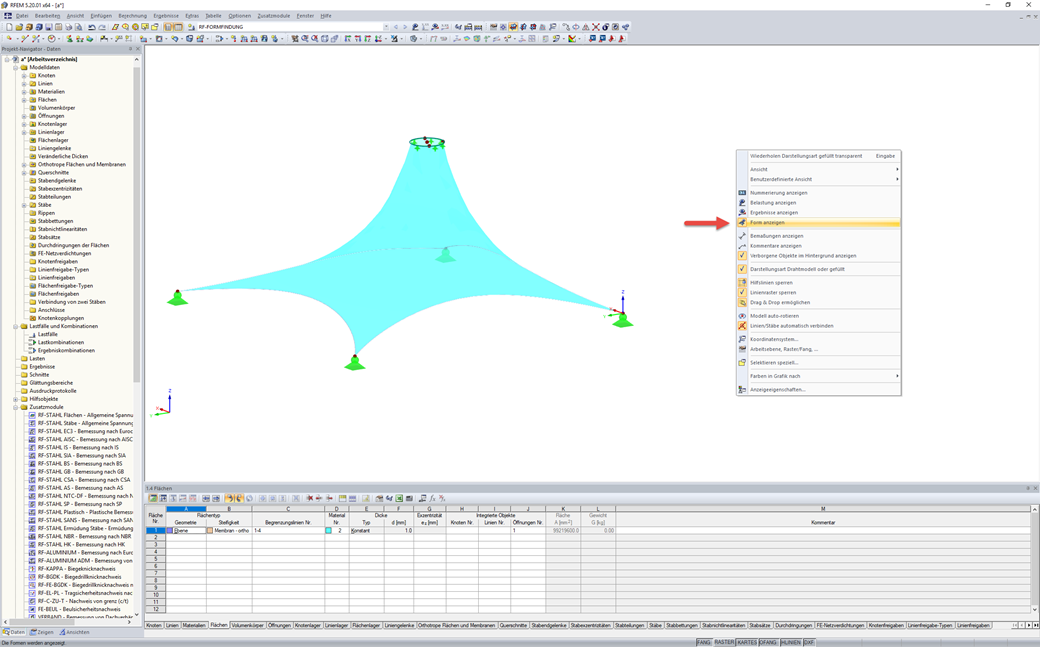

Ao ativar 'Mostrar form-finding' no menu de atalho, é realizada uma determinação preliminar automática da forma com base nas propriedades de determinação da forma armazenadas no caso de alterações estruturais das superfícies da membrana. Este modo gráfico interativo é baseado no método de densidade de força.

Mais informações FAQ

No RFEM, existe a opção para acoplar superfícies com os tipos de rigidez "Membrana" e "Membrana-ortotrópico" com os modelos de material "Isotrópico não linear elástico 2D/3D" e "Isotrópico plástico 2D/3D" (módulo adicional RF-MAT NL é necessário).

Esta função permite a simulação de um comportamento de deformação não linear de, por exemplo, folhas ETFE.

Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
