Automatické předběžné hledání tvaru (form-finding) membránových ploch

Lanové a membránové konstrukce jsou považovány za velmi štíhlé a estetické stavební konstrukce. Jejich zčásti velmi složité tvary vyznačující se dvojitou křivostí lze stanovit pomocí vhodných algoritmů pro form-finding. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

Membránové konstrukce během projekční činnosti vyžadují speciální přístup, který respektuje jejich odlišnost od konvenčních staveb. Nedílnou součástí navrhování těchto staveb je proces hledání vhodných předepjatých tvarů a generování střihových vzorů. Text stručně popisuje dva zásadní procesy při navrhování membránových konstrukcí. Záměrem je přiblížit jejich fyzikální povahu a demonstrovat jednotlivá tvrzení doprovodnými příklady.

Přídavný modul RF-FORM-FINDING umožňuje v programu RFEM stanovit rovnovážné tvary membránových a lanových prvků. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

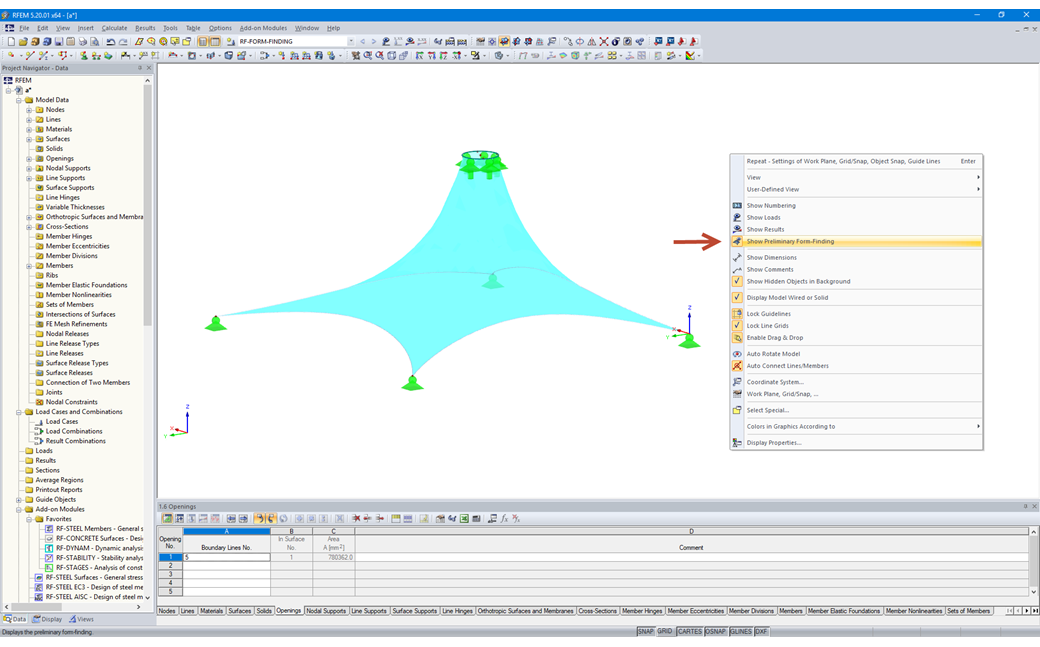

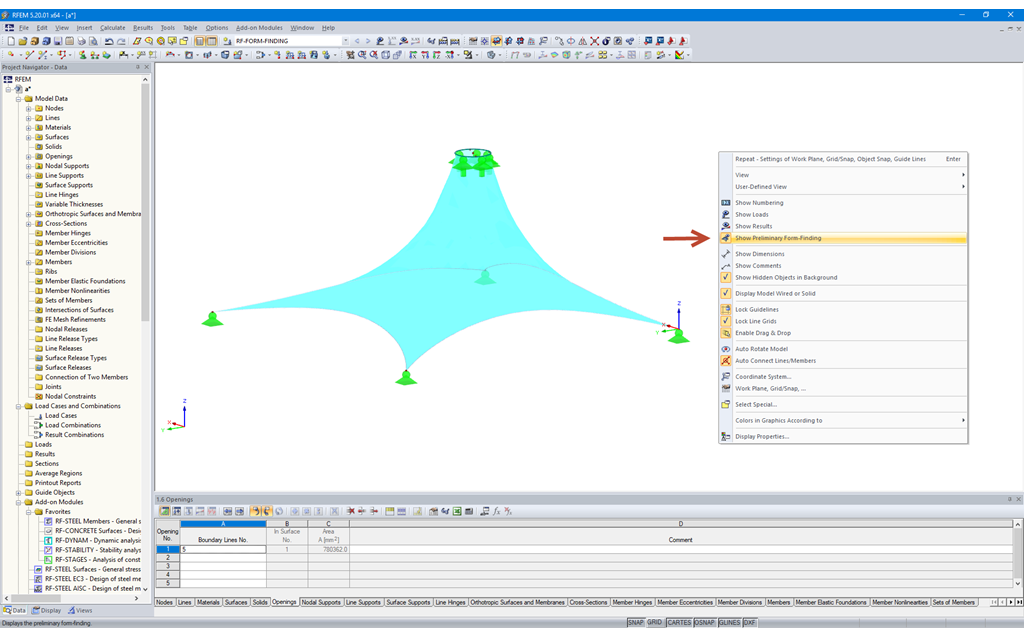

Aktivace možnosti 'Zobrazit form-finding' v místní nabídce vede k automatickému předběžnému form-findingu podle uložených vlastností form-findingu, pokud změníte strukturu membránových ploch. Tento interaktivní grafický režim je založen na metodě hustoty síly.

Více informací k FAQ

V programu RFEM existuje možnost propojit plochy s typy tuhosti „Membrána“ a „Membrána ortotropní“ s materiálovými modely „Izotropní nelineární elastický 2D/3D“ a „Izotropní plastický 2D/3D“ (přídavný modul {%/#/cs/produkty/pridavne-moduly-pro-rfem-a-rstab/ostatni/rf-mat-nl RF-MAT NL]] ).

Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.

Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
