膜面自动初步找形

索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

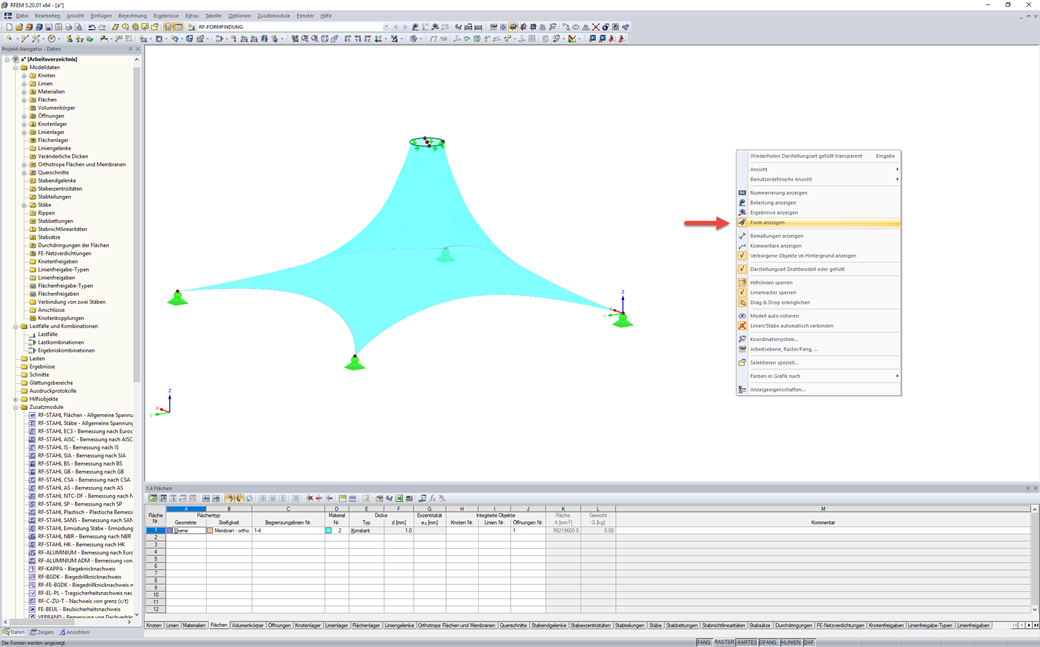

使用右键菜单中的'显示找形'，可以在更改膜面结构时根据保存的找形属性自动进行初步找形。 这种图形交互模式是基于力密度法的。

更多信息

RFEM 中提供了将面与刚度类型“膜”“膜 - 正交各向异性”和材料模型“各向同性非线性二维/三维”“各向同性塑性 2D/3D”进行耦合的选项（附加模块RF-MAT NL是必需的）。

使用该功能可以对 ETFE 膜的非线性应变行为进行模拟。

您可以在有限元网格设置中使用“首选独立网格”选项，为彼此独立的对象创建有限元网格。 并且可以为单个对象生成更加详细和精确的有限元网格。
