Recherche de forme préliminaire automatique d'une surface de membrane

Les structures textiles et à câble sont considérées comme des constructions fines et esthétiques. Les formes double-courbées peuvent être trouvées en utilisant des algorithmes de recherche de forme adaptés. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

Le module additionnel RF-FORM-FINDING permet de déterminer les formes d'équilibre des éléments de membrane et de câble dans RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

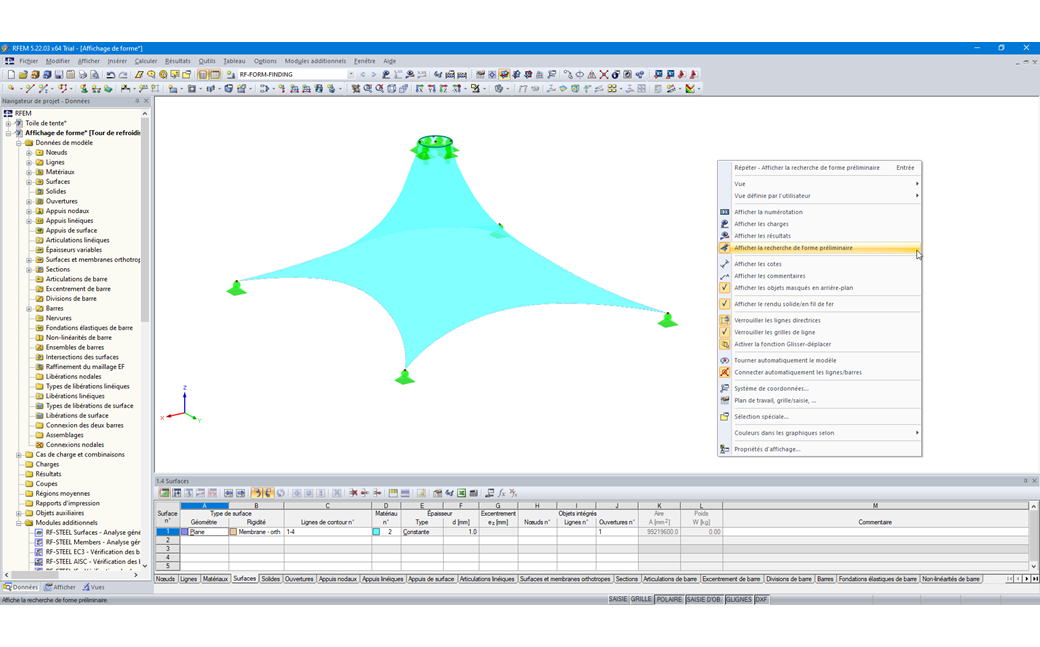

Une fois {$>Afficher la recherche de forme' dans le menu contextuel, cette recherche est effectuée automatiquement à partir des propriétés de recherche de forme enregistrées lorsqu'une surface de membrane est modifiée. Ce mode graphique interactif est basé sur la méthode de la densité de force.

Plus d'informations FAQ

Dans RFEM, il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope élastique non linéaire 2D/3D » et « Isotrope plastique 2D/3D » (pour cela, le module additionnel RF-MAT NL est requis).

Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.

L'option « Préférer le maillage indépendant » dans les paramètres de maillage EF permet de créer un maillage EF indépendant pour les objets intégrés. Cela vous permet de générer un maillage EF plus clair et plus spécifique pour les objets individuels intégrés les uns aux autres.
