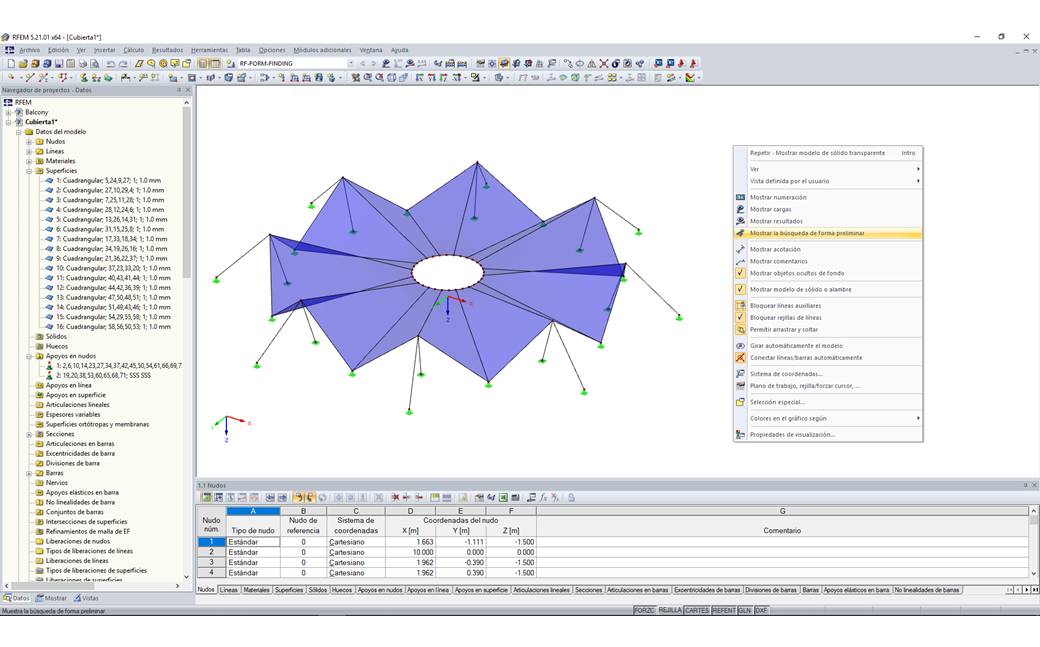

La activación de 'Mostrar búsqueda de forma' en el menú contextual conduce a una búsqueda de forma preliminar automática según las propiedades de búsqueda de forma guardadas cuando cambia la estructura de las superficies de membrana. Este modo de gráficos interactivos se basa en el método de la densidad de la fuerza.
Más información FAQBúsqueda automática de la forma preliminar de superficies de membranas
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Base de datos de conocimientos
Duración: 00:00:47 min
Preguntas frecuentes (FAQ)
Duración: 00:00:22 min
Preguntas frecuentes (FAQ)
Duración: 00:07:14 min
Preguntas frecuentes (FAQ)
Duración: 00:04:01 min
Proyecto de cliente
Duración: 00:00:05 min
Duración: 01:03:54 min
Preguntas frecuentes (FAQ)
Duración: 00:12:08 min
Duración: 00:02:03 min
Duración: 00:00:35 min
.png?mw=350&hash=ee4e41498cc6e20e1c10f0c3c1b6e177b43d290b)
RFEM und RSTAB können als Vertreter der allgemeinen Stab- beziehungsweise FEM-Programme eine Vielzahl von Teilgebieten des Bauwesens abdecken. So ist auch die Bemessung von Seiltragwerken in beiden Software-Lösungen möglich. Im Folgenden sollen einige Modellierungs- und Bemessungshilfen vorgestellt werden.
Las estructuras de cables y membranas tensadas se consideran estructuras de construcción muy esbeltas y estéticas. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
![Formas básicas de estructuras de membranas [1]](/es/webimage/009595/2419503/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
El módulo adicional RF-FORM-FINDING determina las formas de equilibrio de los elementos de membrana y cable en RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
Con la opción activada 'Topología en la forma de la búsqueda de forma' en el Navegador de proyectos - Mostrar, la visualización del modelo se optimiza en función de la geometría de la búsqueda de forma. Por ejemplo, las cargas se visualizan en relación con el sistema deformado.

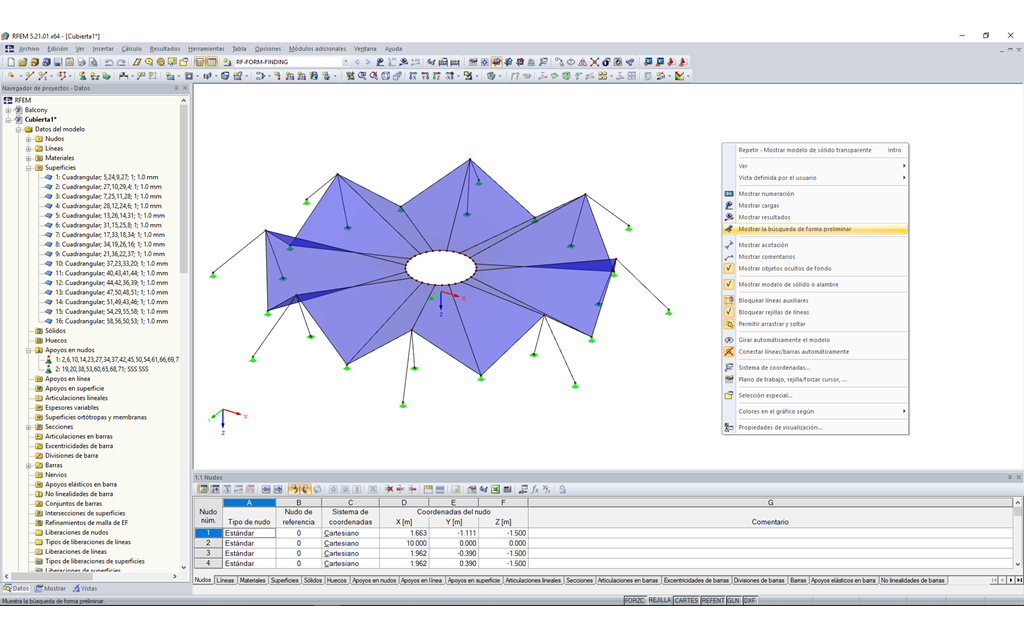

La activación de 'Mostrar búsqueda de forma' en el menú contextual conduce a una búsqueda de forma preliminar automática según las propiedades de búsqueda de forma guardadas cuando cambia la estructura de las superficies de membrana. Este modo de gráficos interactivos se basa en el método de la densidad de la fuerza.
Más información FAQ
En RFEM, hay una opción para acoplar superficies con los tipos de rigidez "Membrana" y "Membrana ortótropa" con los modelos de material "Isótropo elástico no lineal 2D/3D" e "Isótropo plástico 2D/3D" (módulo adicional Se requiere RF-MAT NL ).
Esta funcionalidad permite la simulación del comportamiento de deformación no lineal de, por ejemplo, láminas de ETFE.
Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
Aunque he modelado dos sistemas estructurales idénticos, obtengo una forma diferente. ¿Por qué?
¿Cómo es posible realizar combinaciones factorizadas de una carga muerta en el contexto de la búsqueda de forma?
Parece que las barras no permanecen deformadas después de mi cálculo RF-FORM-FINDING. ¿Qué hice mal?
¿Cómo se modela una estructura de cubierta de membrana suspendida con apoyos en línea?
¿Cómo modelo el techo de una tienda con dos puntas de cono?
¿Cómo se simula un objeto inflable en RFEM?
