Для типа стержня 'Канат на роликах' существует возможность определить на дискретных промежуточных узлах канатные ролики с заданным диаметром шкива (D).

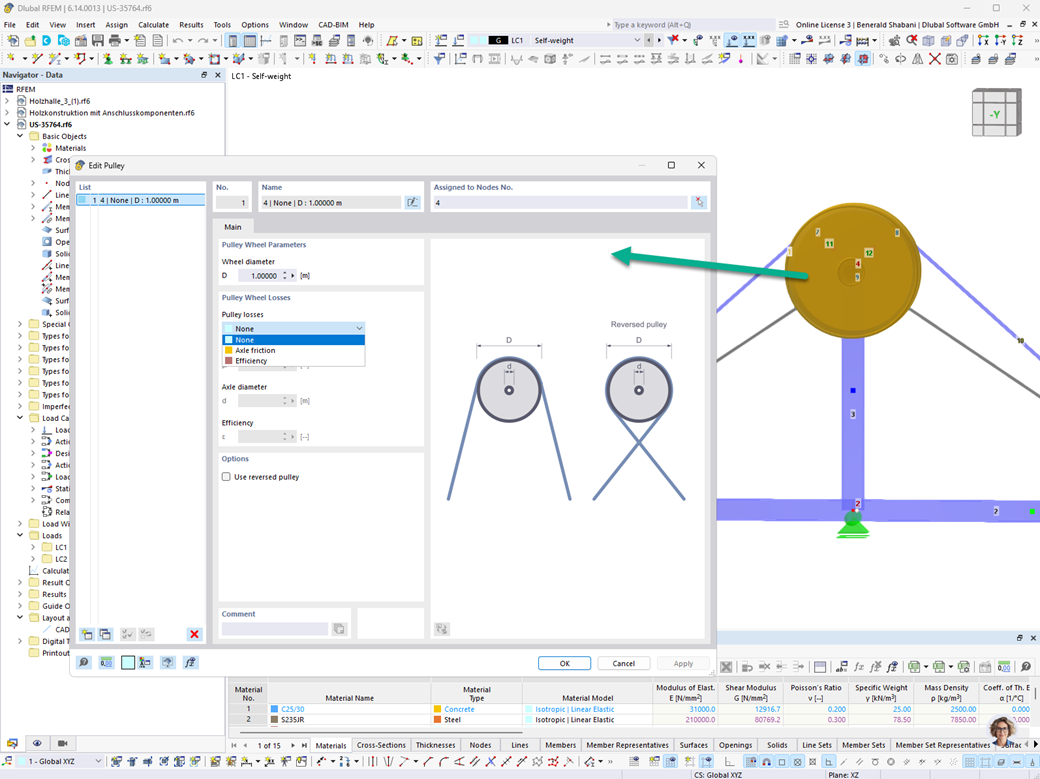

Через новый диалог 'Новый канатный ролик' можно настроить канатные ролики со следующими параметрами:
Параметры канатного шкива Шкивам назначается диаметр шкива D в метрах. Опционально шкив может быть выполнен как «Обратный канатный ролик», при котором канат проводится через ролик перекрестно.
Моделирование потерь Для каждого канатного шкива доступны три варианта моделирования потерь в роликах:
- Нет – потерями на трение пренебрегают
- Трение – учёт трения на оси через диаметр оси d
- Эффективность – задание безразмерного значения эффективности ε
RFEM автоматически и обобщённо адаптирует модель конструкции в фоновом режиме к заданным диаметрам роликов. Геометрические соотношения, вытекающие из диаметра шкива, а также выбранные подходы к учёту потерь прозрачно переносятся в расчётную модель без необходимости ручной корректировки модели пользователем.
