Para o tipo de barra "Cabo em roldanas", existe a possibilidade de definir roldanas em nós intermédios discretos com um diâmetro de roldana (D) definido.

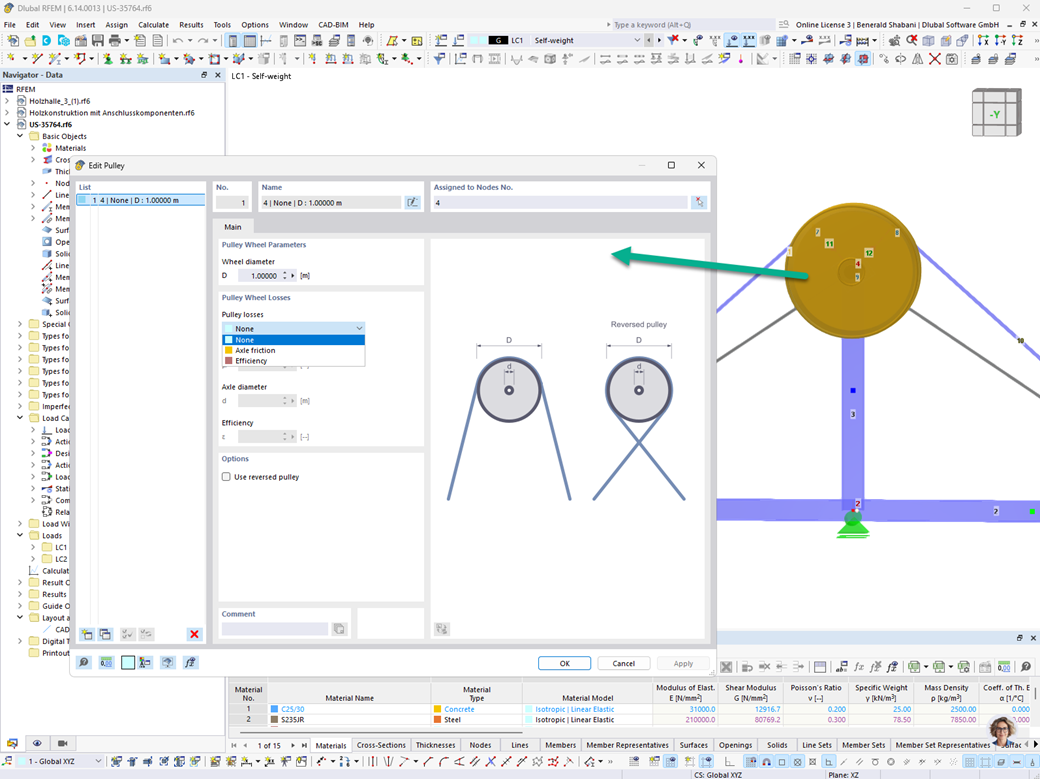

Através do novo diálogo "Nova roldana", as roldanas podem ser configuradas com os seguintes parâmetros:
Parâmetros da roldana É atribuído um diâmetro de roldana D em metros às roldanas. Opcionalmente, a roldana pode ser executada como "Roldana invertida", na qual o cabo é conduzido de forma cruzada sobre a roldana.
Modelação de perdas Para cada roldana, estão disponíveis três variantes de modelação para perdas na roldana:
- Nenhuma – As perdas por atrito são desprezadas
- Atrito – Consideração do atrito no eixo através do diâmetro do eixo d
- Eficiência – Especificação de um valor de eficiência adimensional ε
O RFEM adapta o modelo estrutural automaticamente e de forma genérica em segundo plano aos diâmetros de roldana especificados. As relações geométricas do diâmetro da roldana, bem como as abordagens de perda selecionadas, são transferidas de forma transparente para o modelo computacional, sem que o utilizador tenha de efetuar adaptações manuais do modelo.
