Para el tipo de barra 'Cable sobre poleas', existe la posibilidad de definir roldanas con un diámetro de polea (D) en los nudos intermedios discretos.

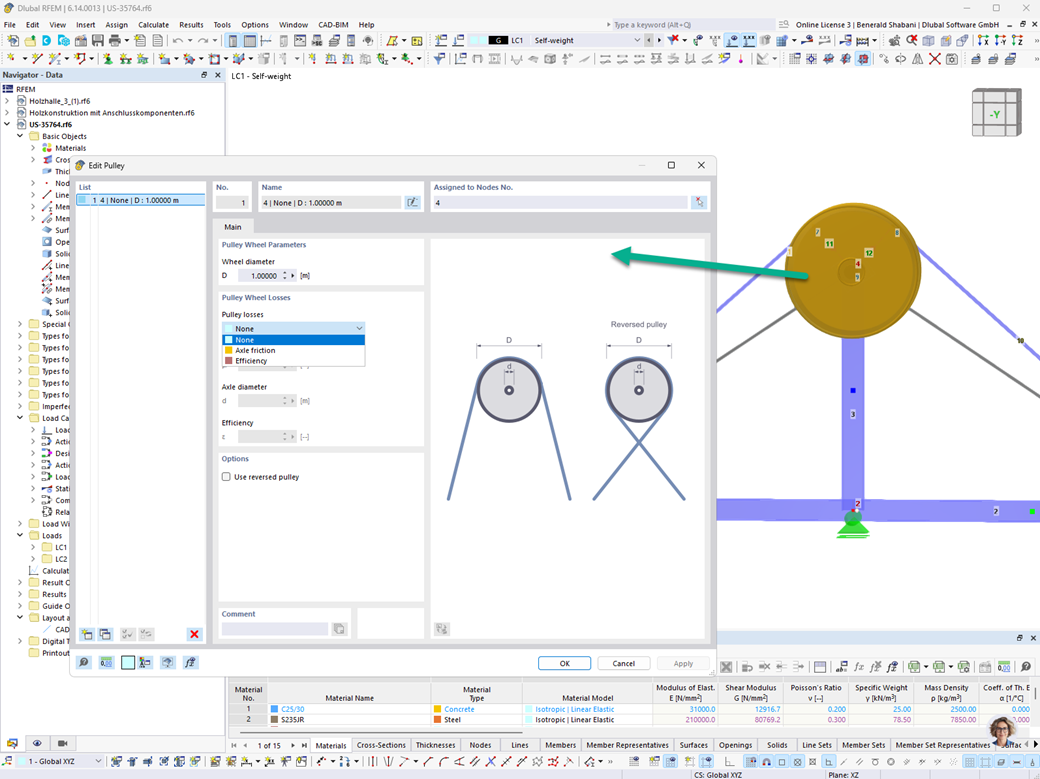

A través del nuevo diálogo 'Nueva roldana', se pueden configurar roldanas con los siguientes parámetros:
Parámetros de polea A los muros se les asigna un diámetro de polea D en metros. Opcionalmente, el muro puede ejecutarse como "roldana inversa", en la cual el cable se guía cruzándose sobre la polea.
Modelado de pérdidas Para cada muro de polea están disponibles tres variantes de modelado para pérdidas en la polea:
- Ninguno – Se desprecian las pérdidas por fricción
- Fricción – Consideración de la fricción en el eje mediante el diámetro del eje d
- Eficiencia – Especificación de un valor de eficiencia adimensional ε
RFEM adapta automática y genéricamente el modelo estructural en segundo plano a los diámetros de polea especificados. Las relaciones geométricas del diámetro del muro, así como los enfoques de pérdida seleccionados, se transfieren de forma transparente al modelo de cálculo, sin que el usuario deba realizar adaptaciones manuales del modelo.
