Per il tipo di asta 'Fune su pulegge', è possibile definire pulegge con un diametro della puleggia (D) specificato in corrispondenza di nodi intermedi discreti.

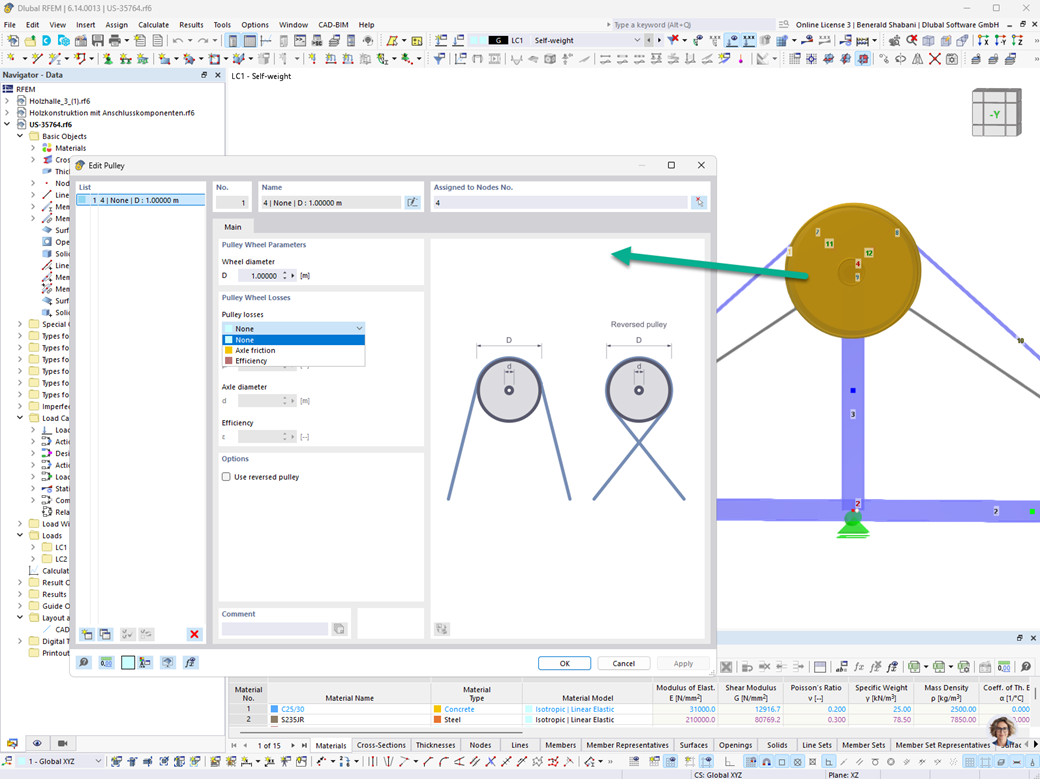

Tramite la nuova finestra di dialogo 'Nuova puleggia', è possibile configurare le pulegge con i seguenti parametri:
Parametri puleggia Alle pulegge viene assegnato un diametro della puleggia D in metri. Facoltativamente, la puleggia può essere configurata come "puleggia inversa", dove la fune viene guidata incrociata sulla puleggia.
Modellazione delle perdite Per ogni puleggia sono disponibili tre varianti di modellazione per le perdite delle pulegge:
- Nessuno – le perdite per attrito vengono trascurate
- Attrito – considerazione dell'attrito sull'asse tramite il diametro dell'asse d
- Efficienza – specifica di un valore di efficienza adimensionale ε
RFEM adatta automaticamente e genericamente il modello strutturale nel background ai diametri delle pulegge specificati. I rapporti geometrici derivanti dal diametro della puleggia e gli approcci di perdita selezionati vengono trasferiti in modo trasparente al modello di calcolo, senza che l'utente debba apportare modifiche manuali al modello.
