U typu prutu 'Lano na kladkách' máte možnost zadat na jednotlivých mezilehlých uzlech kladky s definovaným průměrem řemenového kotouče (D).

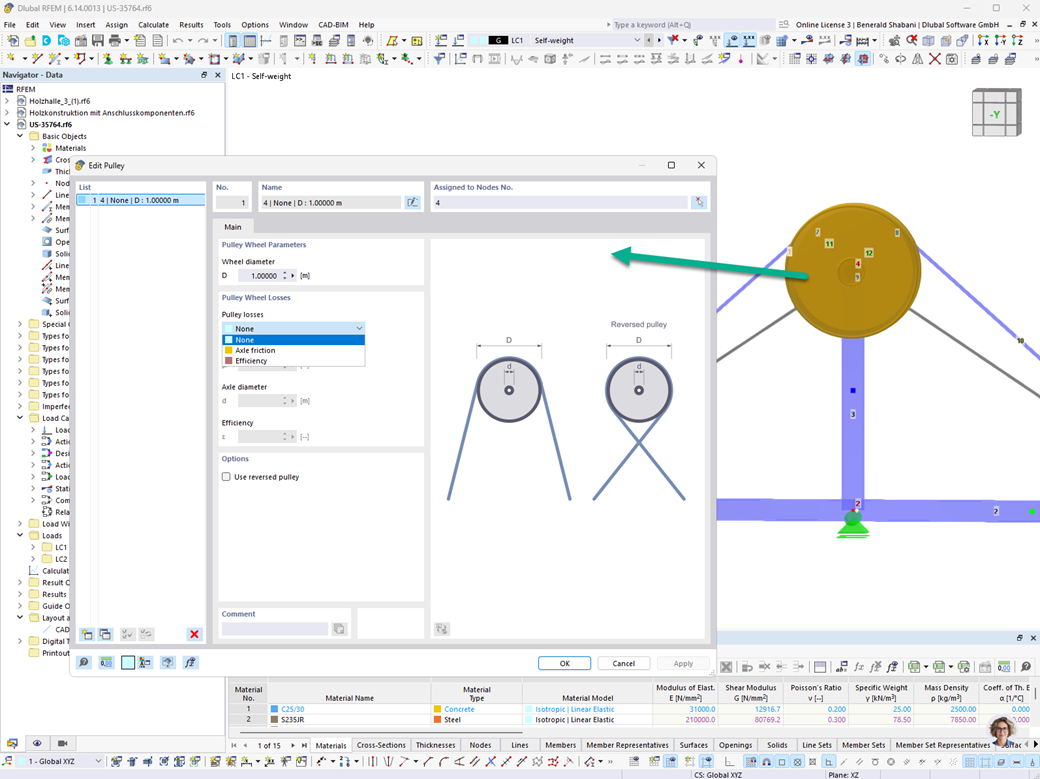

V novém dialogu 'Nová kladka' lze nastavit kladky s následujícími parametry:
Parametry kladky
Řemenovým kotoučům se přiřadí průměr D v metrech. Máte možnost zadat kotouč také jako „převrácenou kladku' s překříženým vedením lana přes kladku.
Modelování ztráty
U každého lanového kotouče máme při modelování na výběr ze tří variant pro zadání ztráty u kladky:
- Žádná – ztráty v důsledku tření se zanedbávají
- Tření – zohlednění osového tření při zadání průměru osy d
- Účinnost – zadání bezrozměrné hodnoty účinnosti ε
RFEM upraví statický model na pozadí automaticky a hromadně podle zadaného průměru kladek. Geometrické poměry plynoucí z průměru kotoučů a zvolené nastavení ztráty se přitom transparentně převedou do výpočetního modelu, aniž by uživatel musel provádět úpravy modelu ručně.
