Pour le type de barre « Câble sur poulies », il est possible de définir des poulies de renvoi avec un diamètre de poulie (D) spécifié aux nœuds intermédiaires discrets.

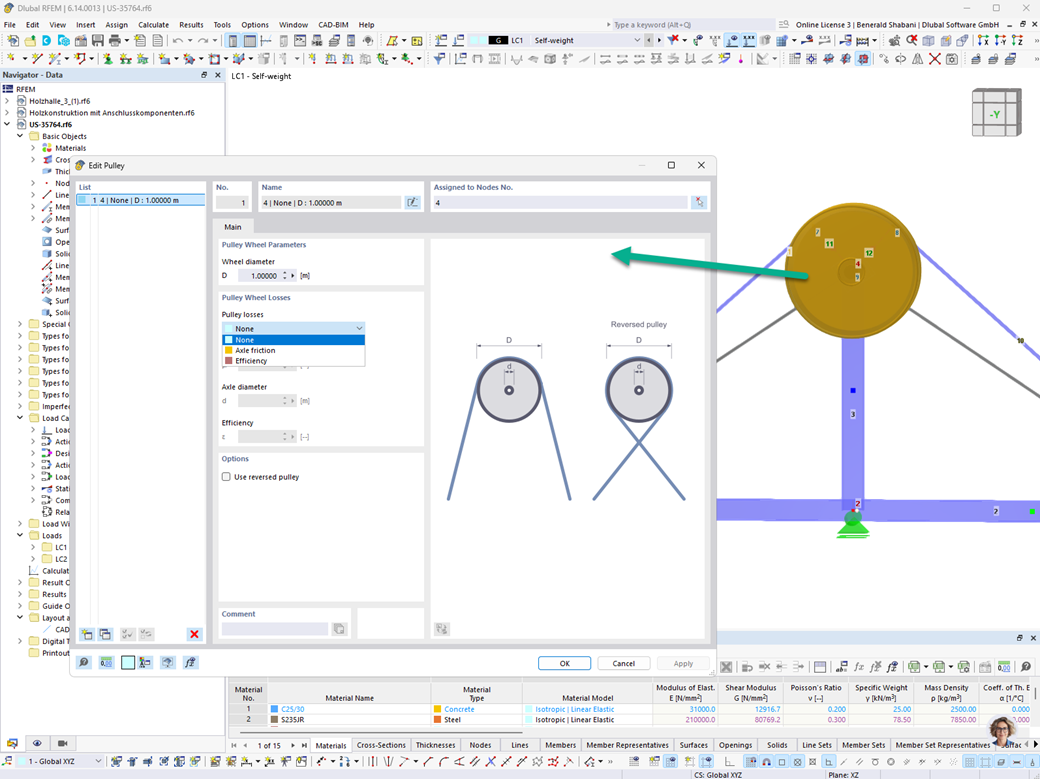

La nouvelle boîte de dialogue « Nouvelle poulie » permet de configurer les poulies de renvoi avec les paramètres suivants :
Paramètres de la poulie de renvoi
Un diamètre de réa D en mètres est attribué aux poulies. En option, la poulie peut être exécutée comme « Poulie de renvoi inversée », où le câble est guidé de manière croisée sur la poulie.
Modélisation des pertes
Pour chaque poulie de renvoi, trois variantes de modélisation pour les pertes de la poulie sont disponibles :
- Aucune – Les pertes par frottement sont négligées
- Frottement – Prise en compte du frottement de l’axe via le diamètre de l’axe d
- Efficacité – Spécification d’une valeur d’efficacité ε sans dimension
En arrière-plan, RFEM adapte automatiquement et génériquement le modèle de calcul de structure aux diamètres de poulie spécifiés. Les conditions géométriques issues du diamètre de la poulie ainsi que les approches de perte choisies sont intégrées de manière transparente dans le modèle de calcul, sans que l'utilisateur n'ait à effectuer des ajustements manuels du modèle.
