Für den Stabtyp 'Seil an Rollen' besteht die Möglichkeit, an diskreten Zwischenknoten Seilrollen mit einem definierten Riemenscheibendurchmesser (D) zu definieren.

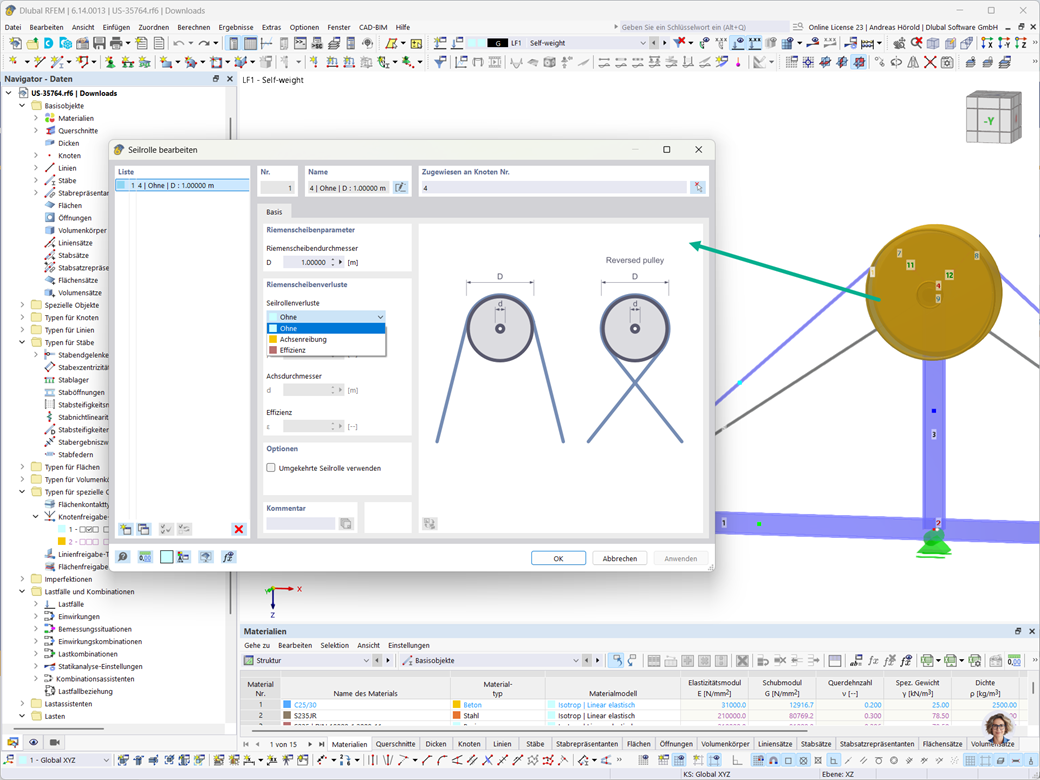

Über den neuen Dialog 'Neue Seilrolle' können Seilrollen mit folgenden Parametern konfiguriert werden:
Seilscheiben-Parameter
Den Scheiben wird ein Riemenscheibendurchmesser D in Metern zugewiesen. Optional kann die Scheibe als „Umgekehrte Seilrolle' ausgeführt werden, bei der das Seil gekreuzt über die Rolle geführt wird.
Verlustmodellierung
Für jede Seilscheibe stehen drei Modellierungsvarianten für Rollenverluste zur Auswahl:
- Kein – Reibungsverluste werden vernachlässigt
- Reibung – Berücksichtigung von Achsreibung über den Achsdurchmesser d
- Effizienz – Vorgabe eines dimensionslosen Effizienzwertes ε
RFEM passt das Statikmodell im Hintergrund automatisch und generisch an die vorgegebenen Rollendurchmesser an. Die geometrischen Verhältnisse aus dem Scheibendurchmesser sowie die gewählten Verlustansätze werden dabei transparent in das Berechnungsmodell überführt, ohne dass der Anwender manuelle Modellanpassungen vornehmen muss.
