Dla typu pręta 'Kabel na bloczku' istnieje możliwość zdefiniowania bloczka z określoną średnicą tarczy bloczka (D) w dyskretnych węzłach pośrednich.

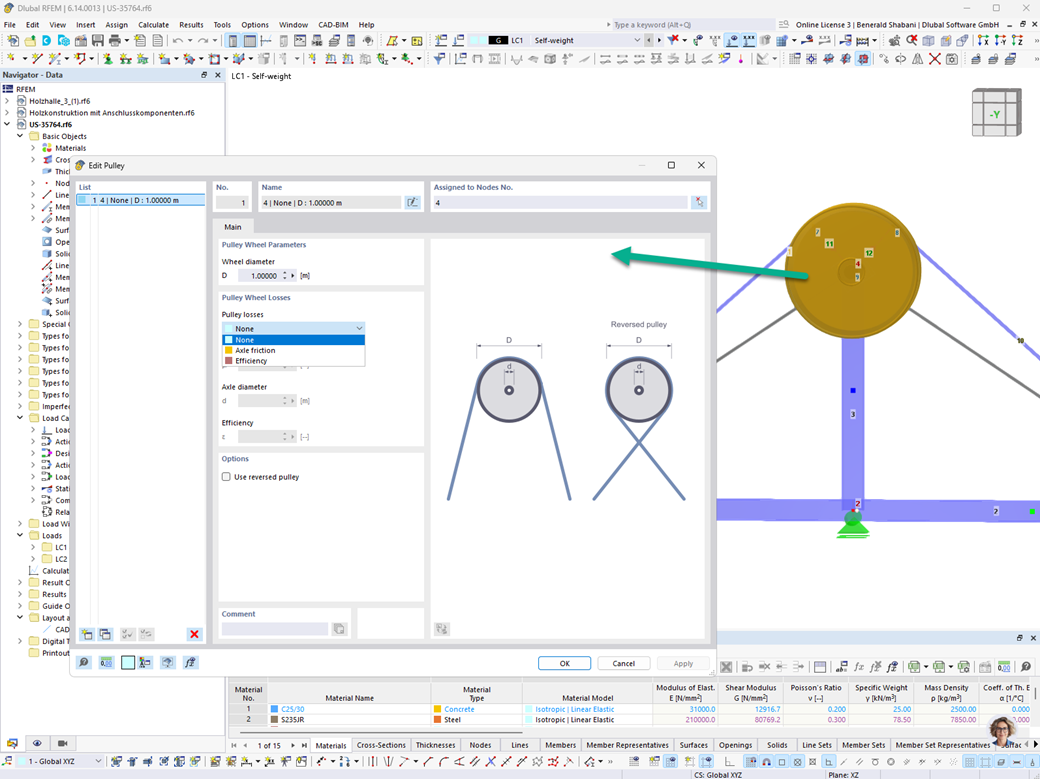

W nowym oknie dialogowym 'Nowy bloczek' można skonfigurować bloczki z następującymi parametrami:
Parametry tarczy bloczka Tarczom przypisywana jest średnica tarczy bloczka D w metrach. Opcjonalnie tarcza może być wykonana jako 'Odwrócony bloczek', w którym kabel jest prowadzony krzyżowo przez bloczek.
Modelowanie strat Dla każdej tarczy bloczka dostępne są trzy warianty modelowania strat na bloczku do wyboru:
- Brak – straty spowodowane tarciem są pomijane
- Tarcie – uwzględnienie tarcia na osi poprzez średnicę osi d
- Wydajność – podanie bezwymiarowej wartości wydajności ε
RFEM automatycznie i generycznie dostosowuje model konstrukcyjny w tle do zadanych średnic bloczków. Zależności geometryczne wynikające ze średnicy tarczy oraz wybrane podejścia do strat są przy tym w przejrzysty sposób przenoszone do model obliczeniowego, bez konieczności ręcznego dostosowywania modelu przez użytkownika.
