三维结构分析设计和 BIM 软件

基于 BIM 方法进行三维建模和设计

Dlubal 结构设计与分析软件可以基于建筑信息模型方法(BIM)进行建模和设计。

软件可以基于 BIM 进行设计的首要原因是通过在 RFEM 和 RSTAB 中集成的大量数据交换接口。

  • BIM 设计
  • BIM 设计

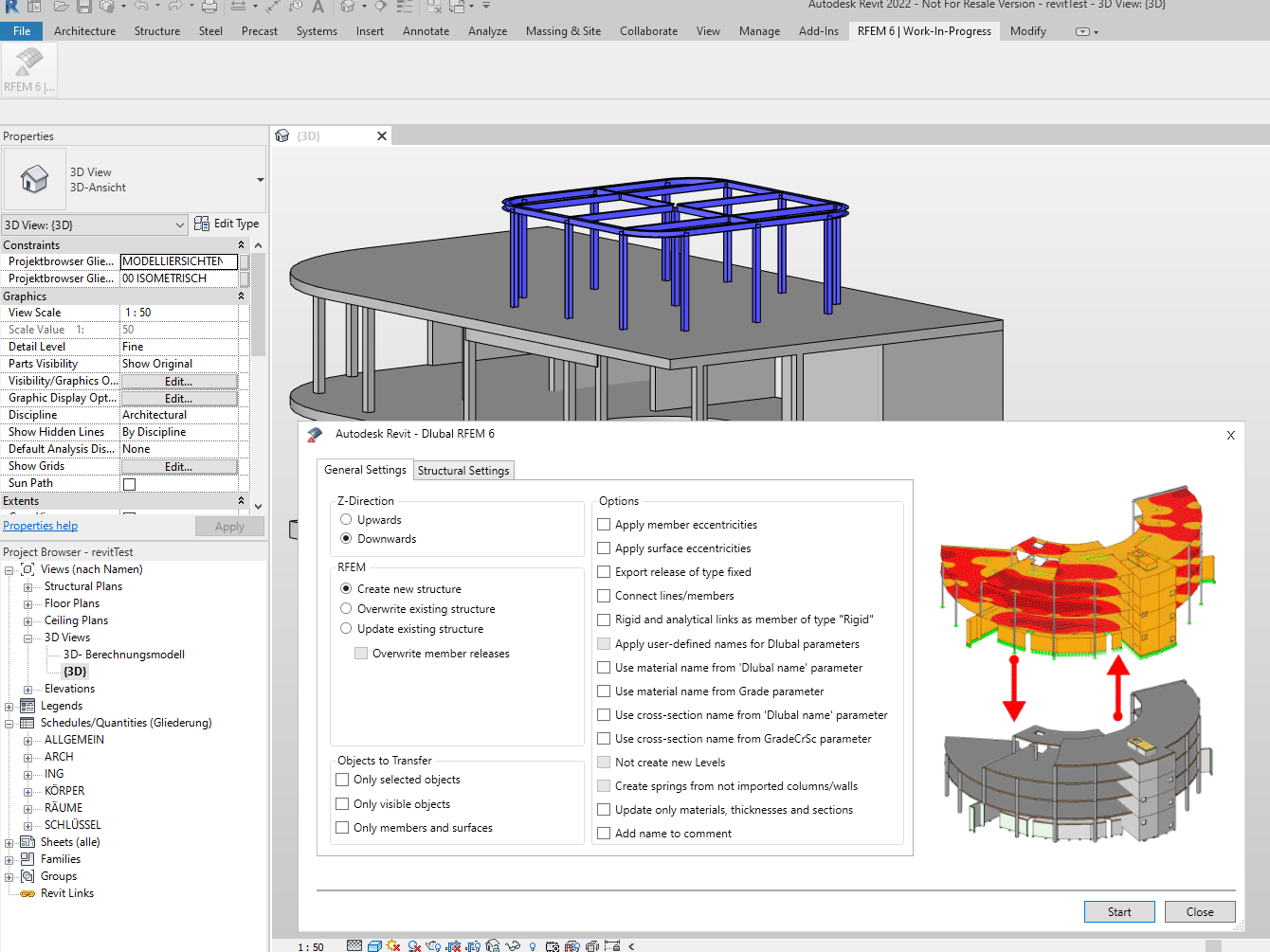

与 Autodesk Revit 一体化

Revit 可以创建建筑结构直观并且详细准确的物理和分析模型。可以自动生成承重结构的建模,同时也可以定义静力分析对象,例如:铰、支座和荷载。承重结构的模型质量由建筑学模型决定,由此可以减少错误。

1

双向数据交换

Revit 不仅提供了完整全面的可视化模型,还提供了大量的专项工具用于生成建筑施工图纸。RFEM/RSTAB 可以直接通过接口和 Revit 进行数据交换。并且创建新模型以及调整修改原有模型都是双向的。因此 Revit 是对 RFEM/RSTAB 完美的补充:软件可以计算工程量、生成构件详图或者作为一般 CAD 软件使用。

2

智能的设计对象

RFEM/RSTAB 是面向建筑物模型的对象为基础,Revit 是以参数模型为基础。因此数据交换时对象的信息没有丢失,也就是说:导出的对象中的柱子或者梁将由 Revit 或者 RFEM/RSTAB 软件中相同的对象代替,并不仅仅是一组无实际信息的线条的组合。

3

正确的力学模型

接口能够解决从物理建筑模型导入到力学模型时出现的典型问题:承重构件可以通过设置的参考线自动嵌入进理想的计算模型,即使柱子和梁的中心线没有相交也可以使用。
4

模型调整

如果截面或者材料发生改变,那么在另外一个软件中可以自动更新相应的数据。新添加的结构构件将自动补充并且可以移除已经删除的构件。
5

传输结果

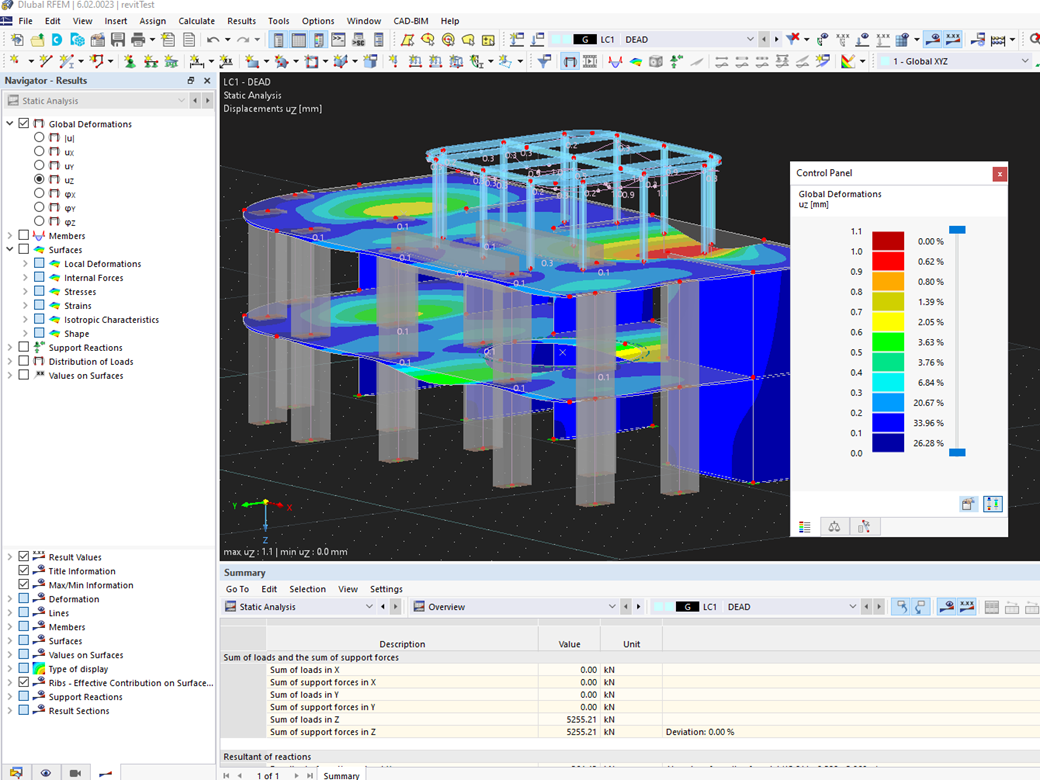

在使用RFEM/RSTAB软件计算后,内力,变形和计算结果可以输出到Revit中。 自动生成的相应视图和结果浏览器(Autodesk Structural Analysis Toolkit)都可以使用。
