Software para análisis y dimensionado de estructuras y BIM

Trabajo agradable y cómodo con Dlubal Software

“Como siempre, me gustaría confirmar que es un verdadero placer trabajar con los programas de Dlubal Software, los cuales he sido capaz de utilizar con facilidad.

También estoy completamente satisfecho con la conexión con REVIT 2017, ya que cumple con un estándar muy alto y funciona muy bien.”

Integración en Autodesk Revit

Revit muestra estructuras de edificios completos de una manera sencilla con los modelos físicos y analíticos incluyendo cada detalle. El modelado de la estructura se realiza automáticamente. Asimismo, es posible definir objetos estáticos tales como articulaciones, apoyos y cargas. Gracias a que la calidad del modelo estructural siempre depende de un modelo arquitectónico, se minimizan las fuentes de error.

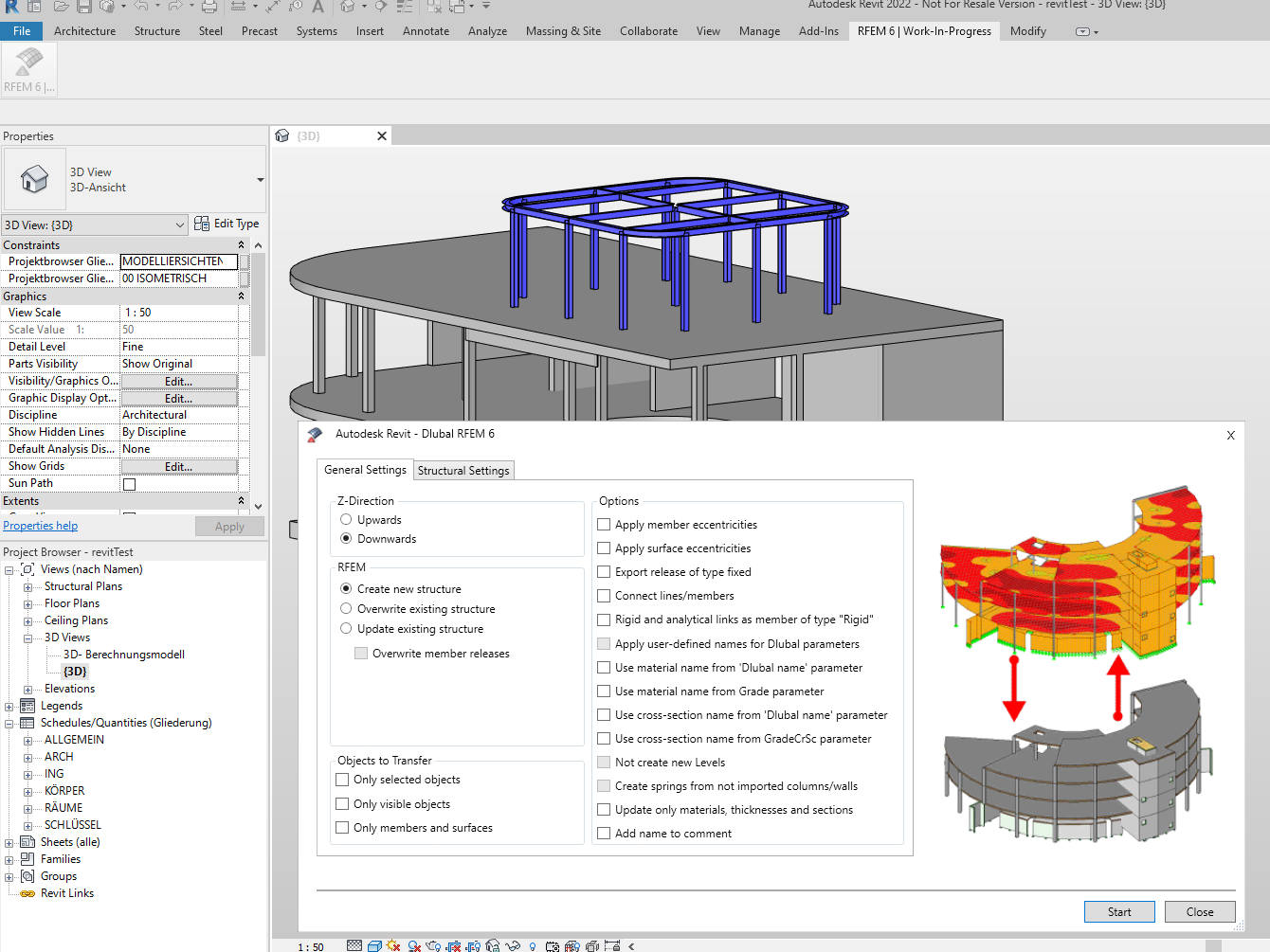

  1. Intercambio de datos bidireccional con Revit Structure

    Intercambio de datos bidireccional

    Revit no sólo ofrece completas opciones para la visualización sino también una variedad de herramientas especiales para crear planos estructurales. RFEM/RSTAB se comunica con Revit por medio de una interfaz directa. De esta manera, es posible crear nuevos modelos y ajustar las modificaciones en ambas direcciones. Por tanto, Revit se complementa con RFEM/RTSAB perfectamente y se puede usar para la definición de cantidades, creación de listas de objetos o simplemente para la abertura de una puerta al universo del diseño asistido por computadora.

  2. Objetos constructivos inteligentes

    RFEM/RSTAB está basado en un modelo estructural basado en objetos; la base de Revit está representada por el modelado paramétrico. Por tanto, al intercambiar datos, la inteligencia de los objetos no se perderá. Esto significa que, para una columna o una viga, se consigue un objeto equivalente en RFEM, no sólo una colección de líneas.

  3. Modelo de análisis en RFEM con esfuerzos internos

    Modelo estructural correcto

    La interfaz resuelve los típicos problemas resultantes de la derivación de los modelos analíticos correctos a los modelos arquitectónicos físicos: Gracias a las líneas de referencia ajustables, las partes estructurales portantes de carga se funden automáticamente en el modelo de cálculo idealizado, incluso si las líneas centrales de los pilares y vigas no se intersectan.

  4. Ajuste del modelo

    En caso de una modificación de las secciones o materiales, es posible actualizar los datos en ambos programas. Los nuevos componentes estructurales se agregarán automáticamente y los elementos de diseño borrados serán eliminados.

  5. Resultados de cálculo en Revit

    Exportación de resultados

    Los esfuerzos internos, deformaciones, así como también los resultados de las armaduras pueden exportarse a Revit después del cálculo con RFEM/RSTAB. Está disponible una vista correspondiente, la cual se genera automáticamente, así como también el Explorador de resultados (Conjunto de herramientas de análisis estructural de Autodesk).
  6. Exportación de armaduras

    Los grupos de armaduras definidas del módulo adicional RF-CONCRETE Surfaces se pueden importar o generar directamente como objetos de armadura en Revit. Se pueden seleccionar áreas de superficies, rectángulos, poligonales, así como también circulares como una opción para esto.

Proyecto "Golden Nugget"

Proyecto de Revit en BIM "Golden Nugget" (pepita de oro)

El proyecto de referencia "Golden Nugget" ha sido diseñado según la metodología del modelado de información de construcción (BIM) desde la arquitectura, pasando por la ingeniería civil, hasta la tecnología de la construcción.

Modelo de RFEM "Golden Nugget"

El proyecto "Golden Nugget" en RFEM

El modelo de Revit structure "Golden Nugget" ha sido importado en RFEM mediante el uso de la interfaz directa. La estructura de soporte se diseñó aquí.

Modelo de Autodesk Revit Structure

Cliente de referencia AGA-Bau

La empresa AGA-Bau trabaja de manera paramétrica con la última tecnología de software de Autodesk y Dlubal.

www.agabau.at

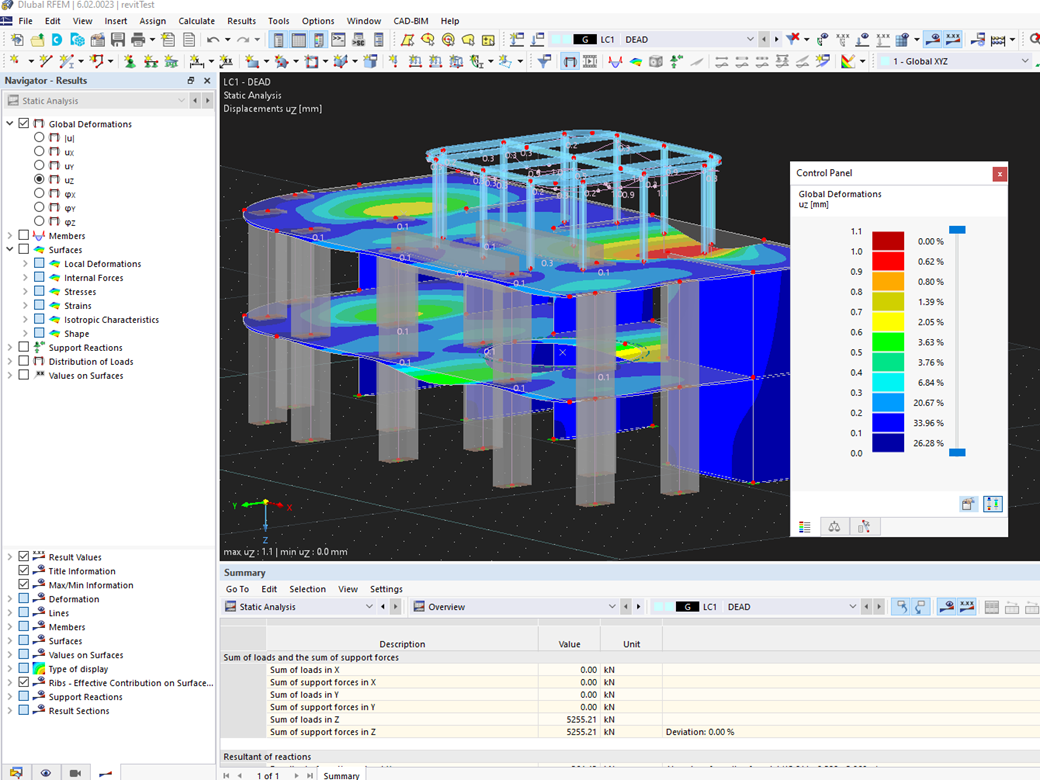

Modelo de RFEM con resultados

Cliente de referencia b.i.m.m

La empresa b.i.m.m GmbH actúa como un planificador general y como "acompañante" para la implantación de procesos de trabajo basados en modelos en el sector de la construcción, desarrollando su propio software para este objetivo.
www.bimm.eu
