Анализ во времени

Моделируйте любую нагрузку во времени с помощью анализа акселерограмм и диаграмм времени, решаемого линейными или нелинейными методами. Задавайте диаграммы времени как функцию или в таблице.

Скачать бесплатную пробную версию на 90 дней Свяжитесь с нашим отделом продаж

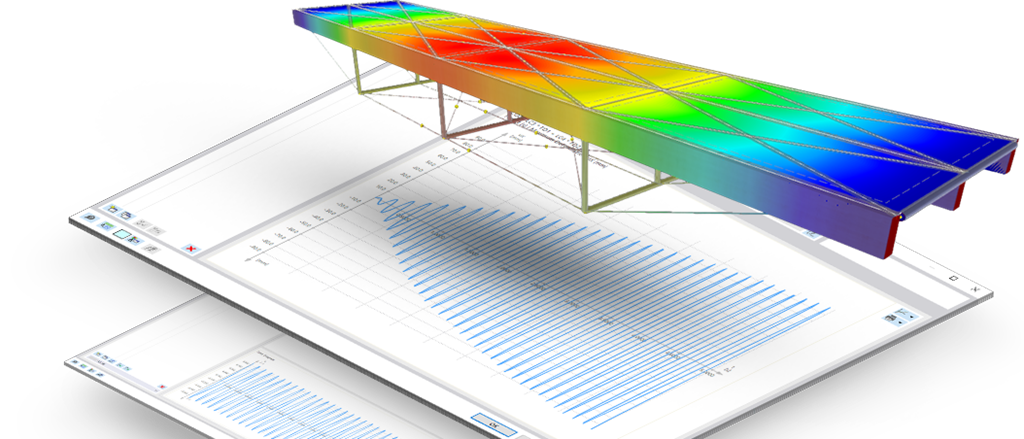

Стальная арочная мост в RFEM 6 с цветовым обозначением деформаций из анализа изменений во времени

Анализ изменений во времени в RFEM 6

Выберите либо акселерограмму, либо диаграмму времени, задайте линейный или нелинейный метод решения, а также определите шаг времени, матрицу масс и затухание. Результатом является временной ряд для каждого результата.

Результаты доступны для глобальных деформаций, стержней, поверхностей и опорных реакций. Типичные области применения включают землетрясения, вызванные машинами колебания, анализ взрывов и подвижные нагрузки. Анализ не зависит от нормативов.

Акселерограммы и диаграммы времени с библиотекой сейсмических событий
Линейный модальный метод, линейный неявный метод Ньюмарка и нелинейный неявный метод Ньюмарка
Комбинация нескольких независимых функций возбуждения
Затухание по Рэлею или значение затухания по Леру
Диаграммы расчёта для любого результата

Временные ряды для каждого результата

Оценивайте глобальные деформации, стержни, поверхности и опорные реакции пошагово и группируйте связанные результаты в диаграммах расчёта для вашего отчёта печати.

Сейсмическая библиотека и собственные записи

Используйте акселерограммы из обширной библиотеки сейсмических событий или определите собственные записи путем импорта из Excel или ручного ввода значений времени и ускорения.

Линейные и нелинейные решатели

Выберите решатель линейного модального анализа, линейный неявный метод Ньюмарка или нелинейный неявный метод Ньюмарка и учитывайте нелинейности, например изменяющуюся жёсткость, там, где это важно для вашей конструкции.

Два типа анализа, один аддон

Выберите акселерограмму для анализа сейсмического воздействия на основание или диаграмму времени для анализа общих нагрузок во времени, заданных функцией или в таблице, чтобы охватить весь спектр динамических приложений.

Аддон Time History Analysis позволяет моделировать широкий спектр приложений, требующих анализа во временной области, используя его интеграцию с другими аддонами, функциями и графическими возможностями RFEM 6. К некоторым актуальным вариантам применения относятся:

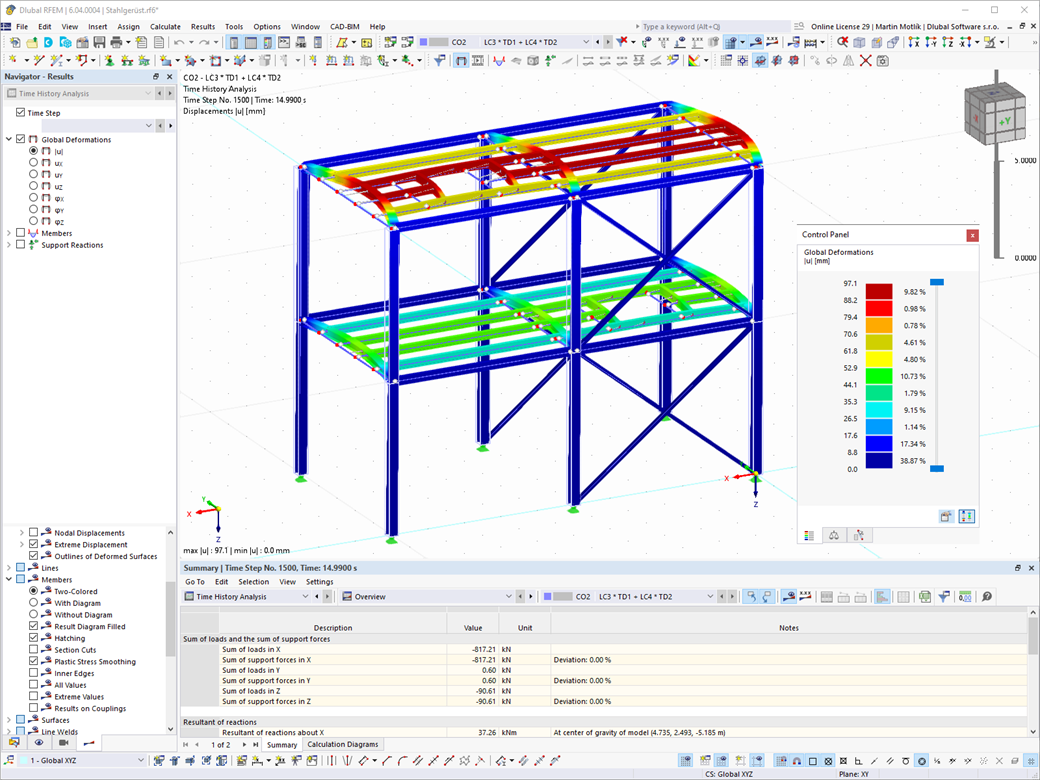

Трёхэтажная стальная рама в RFEM 6 с цветовым кодированием перемещений при колебаниях из анализа изменений во времени

Акселерограммы для сейсмического расчёта

Симулируйте задачу сейсмического воздействия основания для любой конструкции. Задайте собственную запись землетрясения или используйте запись из нашей библиотеки сейсмических событий.

Расчёт на взрывное воздействие

Используйте анализ временной диаграммы (Time Diagram), чтобы задать ступени давления по времени, моделирующие распространение ударной волны. Расчёт выполняйте с модальными свойствами системы или методом Linear Implicit Newmark.

Вибрации, вызванные машинами

Опишите вызванные машиной колебания с помощью функции времени. Затем выберите нелинейный метод для учёта нелинейностей и оцените результаты с помощью диаграмм расчёта.

Подвижные нагрузки

Используйте мастер подвижных нагрузок, чтобы создать нагрузки и включить их в сочетание нагрузок для анализа изменений во времени. При этом каждой нагрузке присваивается пространственное положение и хронологический порядок.

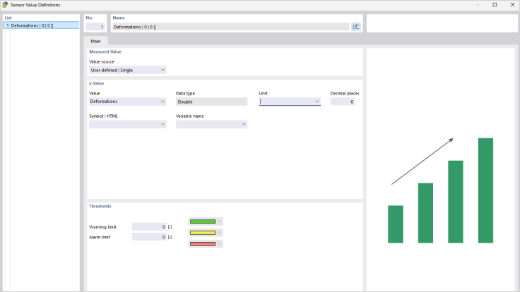

Диалог «Определения значений датчиков» в RFEM 6 для данных измерений цифрового двойника

Цифровые двойники в анализе

Используйте стандартную функцию RFEM, чтобы сохранить датчики и их измеренные данные в модели и выполнить сравнение с предельными значениями в анализе изменений во времени.

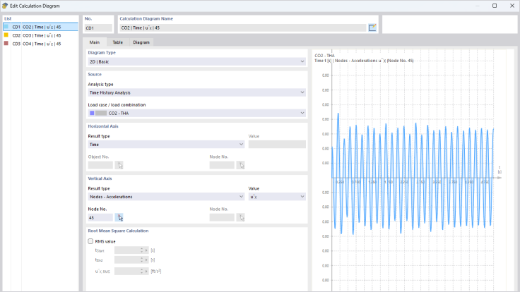

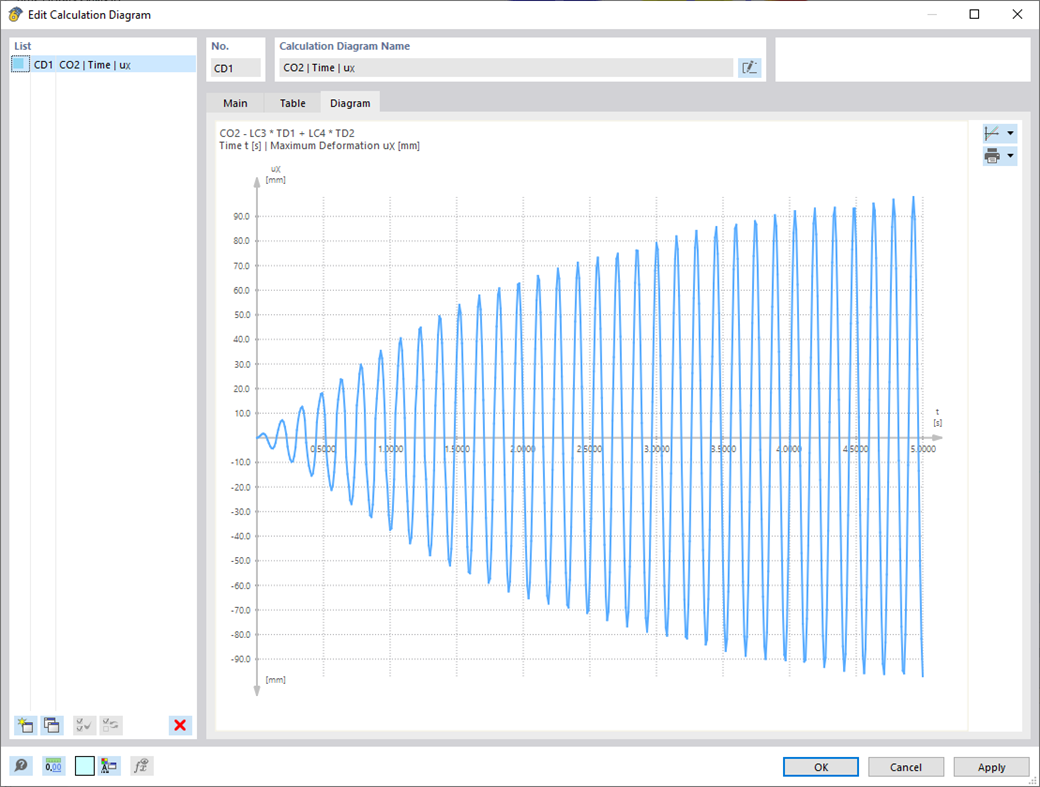

Диалог «Диаграмма расчёта» в RFEM 6 с временной зависимостью ускорений узлов

Диаграммы расчёта временных рядов

Создайте временной ряд для любого результата, затем сохраните диаграмму или отправьте её в отчёт для печати. Диаграммы 2D Group объединяют связанные результаты на одной диаграмме, что упрощает их сравнение.

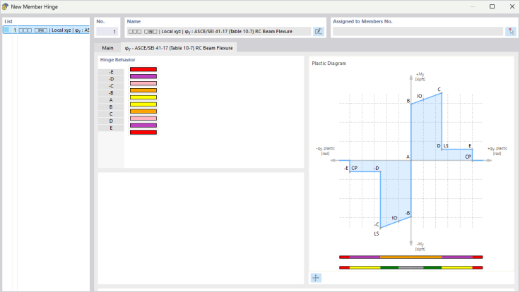

Диалоговое окно нового шарнира стержня в RFEM 6 с пластической диаграммой согласно таблице 10-7 ASCE/SEI 41-17

Пластические шарниры (ASCE/SEI 41-17)

Согласно Таблице 10-7 нормы ASCE/SEI 41-17, пластические шарниры учитывают продольную и поперечную арматуру, а также поперечную силу. Для этого требуется аддон Concrete Design и либо Диаграммный метод расчёта, либо Анализ изменений во времени.

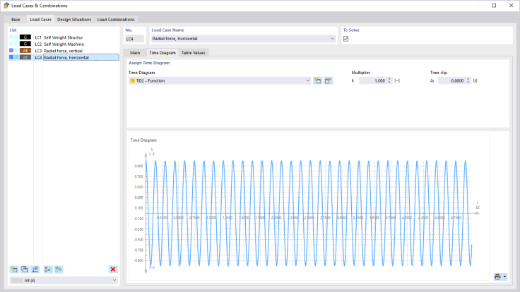

Диалог «Случаи нагрузки и сочетания» в RFEM 6 с периодической временной диаграммой, назначенной случаю нагрузки

Тип анализа «Диаграмма времени»

Определите функцию множителя для нагрузок или пошагово введите коэффициенты в таблице. Используйте диаграммы времени для загружений или сочетаний, что идеально подходит для анализа взрывных воздействий и подвижных нагрузок.

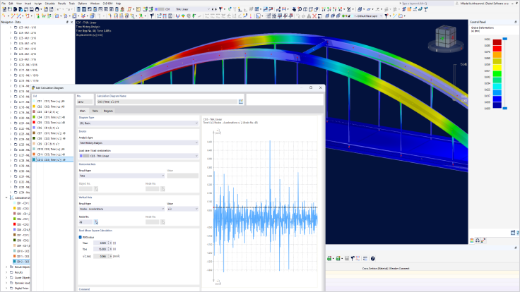

Диаграмма расчёта ускорений узлов со среднеквадратичной оценкой на модели моста в RFEM 6

Тип анализа акселерограммы

Создайте модель кинематического возбуждения основания с помощью акселерограммы из библиотеки RFEM, импортированной записи Excel или вручную введённых данных. Затем при необходимости масштабируйте каждый из трёх компонентов и поворачивайте оси.

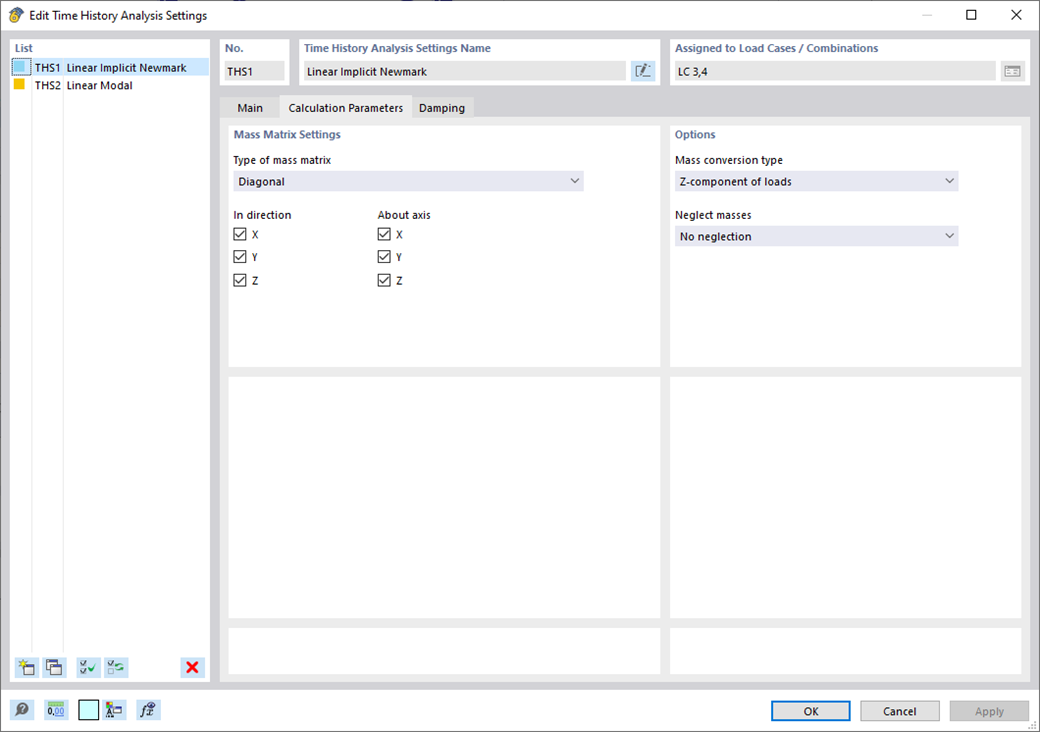

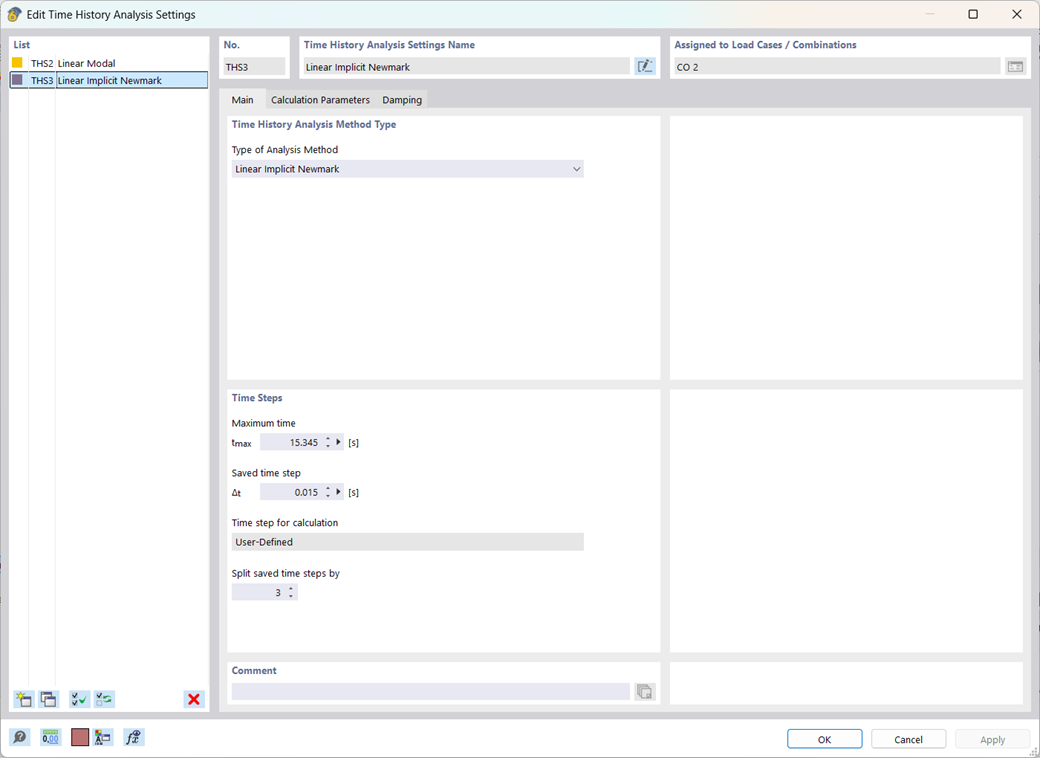

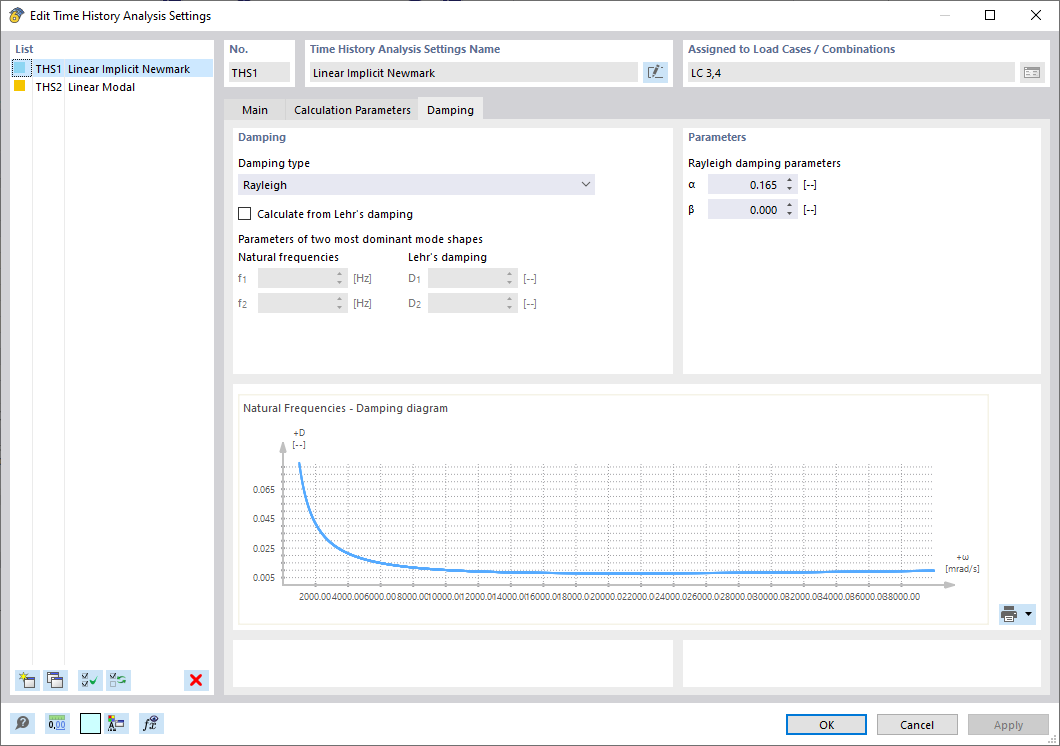

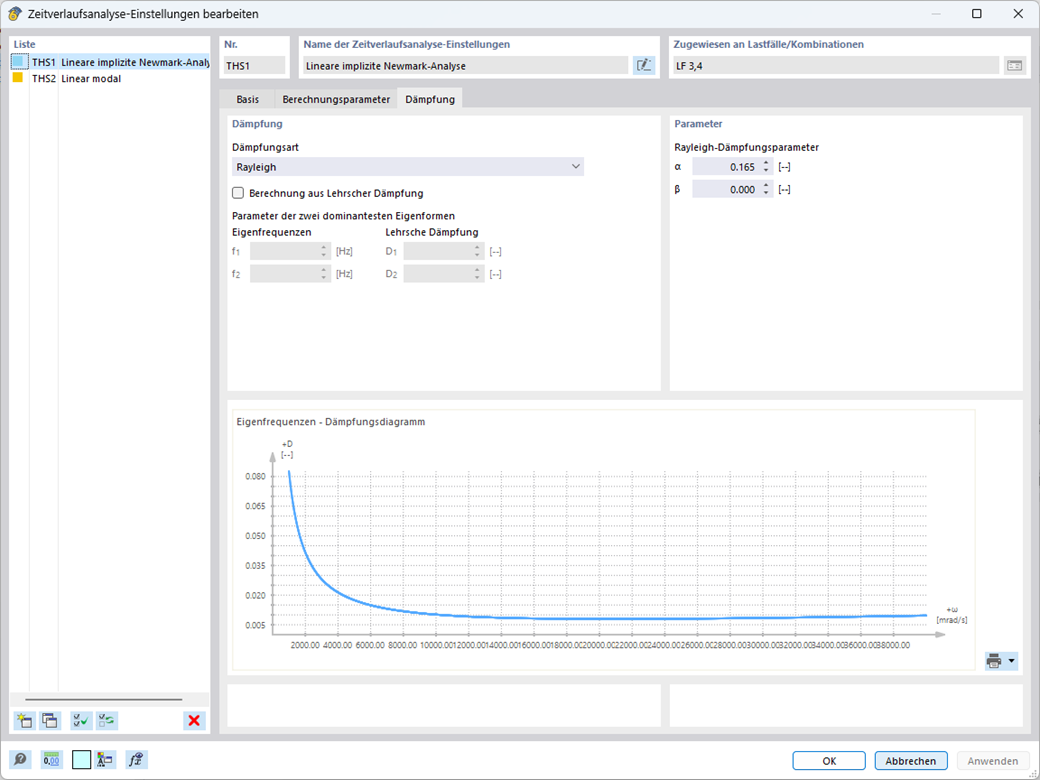

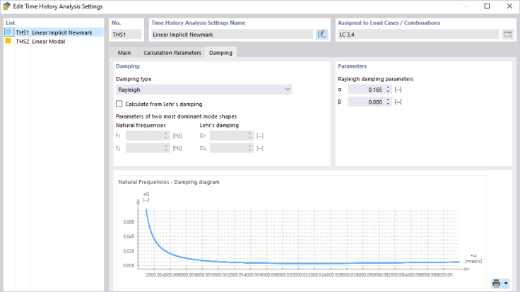

Диалог настроек анализа изменений во времени в RFEM 6 с параметрами демпфирования Рэлея

Линейные и нелинейные методы

Выберите из методов: линейный модальный (Linear Modal), линейный неявный Ньюмарка (Linear Implicit Newmark) или нелинейный неявный Ньюмарка (Nonlinear Implicit Newmark). Нелинейные методы учитывают нелинейность. Определения матрицы масс и шага времени одинаковы для всех методов.

Одноосный солнечный трекер с демпфированными концами

Вязкие демпферы на наружных колоннах повышают жёсткость трекера и ограничивают деформации кручения, вызванные порывами ветра. С помощью анализа изменений во времени была оценена аэроупругая чувствительность и усталость. Инженерный офис: Axial Structural Solutions.

Вид проекта заказчика

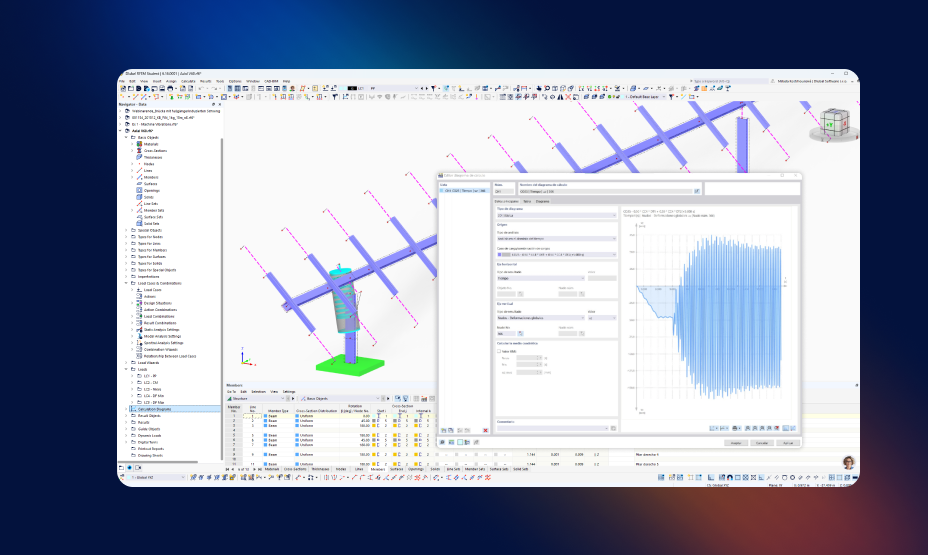

Одноосный солнечный трекер, смоделированный в RFEM 6, с диаграммой расчёта анализа изменений во времени

Похожие технические статьи

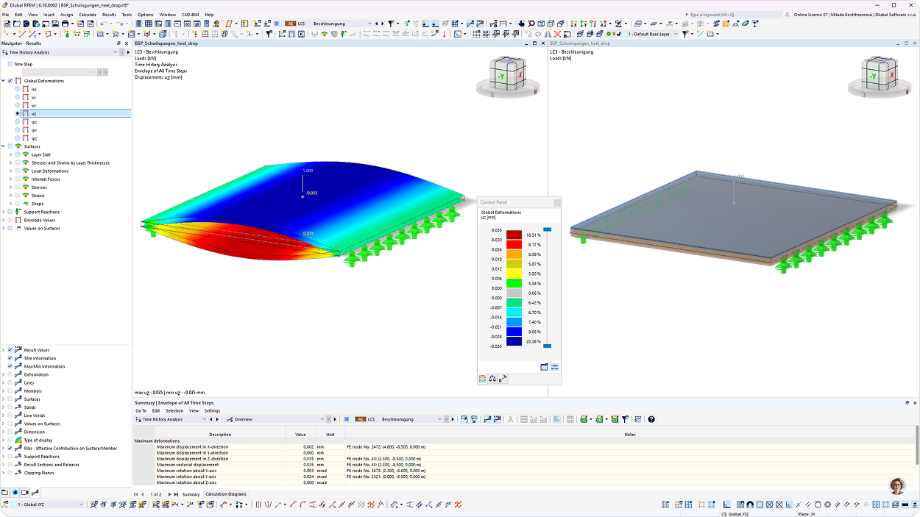

Поперечно-клеёная плита перекрытия в RFEM 6 с нагрузками на площадь и размерами для расчёта колебаний

Колебания поперечно-клеёных перекрытий согласно prEN 1995-1-1

Практический анализ колебаний перекрытий из поперечно-клеёной древесины в RFEM 6 согласно prEN 1995-1-1:2023, включая основные входные значения и результаты оценки.

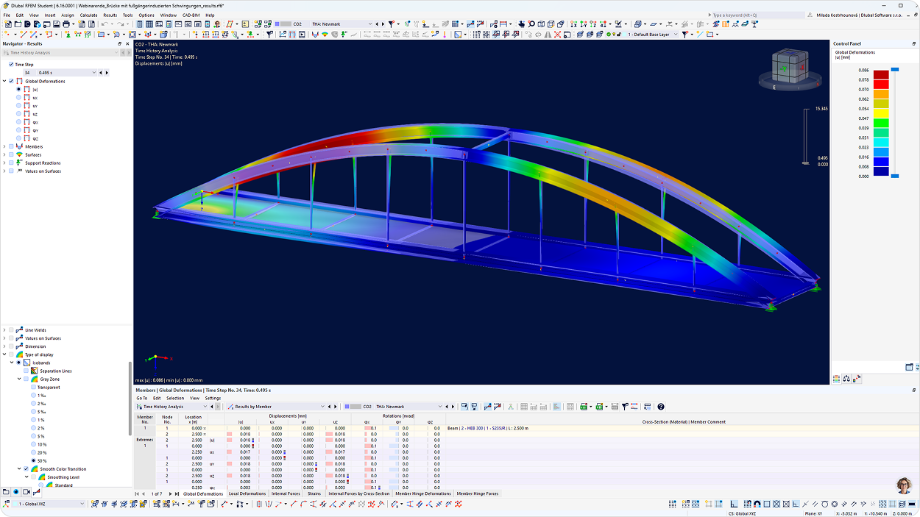

Стальная арка моста в RFEM 6 с результатами общих деформаций анализа изменений во времени на одном шаге времени

Обзор методов сейсмического анализа в сейсмической инженерии

Объясняет теоретические основы методов сейсмического анализа, их сложность, точность и время вычисления, а также случаи их применения.

Ещё статьи

Попробуйте программное обеспечение Dlubal бесплатно в течение 90 дней!

Раскройте весь потенциал программ Dlubal с помощью мощных продуктов RFEM, RSTAB, RWIND и RSECTION. Попробуйте их бесплатно и убедитесь, как легко моделировать, рассчитывать и документировать даже сложные конструкции. Наши специалисты готовы провести для вас короткую онлайн-демонстрацию, адаптированную под вашу отрасль.

Есть два варианта. Если выбран метод Linear Modal, матрица масс берется из модального анализа. Для всех остальных методов выберите загружение или сочетание и задайте параметры матрицы масс в настройках расчета по временной истории (Time History Analysis settings).

Это зависит от выбранного метода расчёта. Только линейные методы позволяют выбрать между демпфированием по Lehr (постоянным) и демпфированием по Рэлею. Все остальные методы используют модель Рэлея.

Вы можете выполнять два типа анализа:

Акселерограмма: Моделирование реакции конструкции на возбуждение основания с использованием собственной записи землетрясения или записи из библиотеки сейсмических событий.
Диаграмма времени: Описание нагрузки во времени с помощью функции или табличных значений.

Аддон позволяет моделировать различные виды анализа непосредственно в вашей модели RFEM 6:

Сейсмический расчёт (акселерограммы): моделирование задач с возбуждением основания с использованием собственных записей землетрясений или событий из библиотеки.
Расчёт на взрывное воздействие: использование функций времени для описания распространения ударной волны.
Вибрации, вызванные машинами: определение зависящих от времени функций возбуждения для учёта воздействия машин.
Подвижные нагрузки: создание сценариев подвижных нагрузок и их включение в зависящие от времени сочетания нагрузок.

Основное различие заключается в том, как учитываются нелинейности. При линейном расчёте матрица жёсткости остаётся постоянной. При нелинейном анализе матрица жёсткости пересчитывается на каждом шаге, чтобы проверить, выполняется ли условие, активирующее нелинейность.

Линейные методы: линейный модальный и линейный неявный метод Ньюмарка (RFEM и RSTAB)
Нелинейные методы: нелинейный неявный метод Ньюмарка в RFEM и нелинейный явный (геометрически линейный и анализ больших деформаций) в RSTAB
