Analiza przebiegu w czasie

Symuluj dowolne obciążenie w czasie za pomocą analiz akcelerogramów i wykresów czasowych, rozwiązywanych metodami liniowymi lub nieliniowymi. Zdefiniuj wykresy czasowe za pomocą funkcji lub w tabeli.

Pobieranie 90-dniowego bezpłatnego Trial Kontakt z naszym zespołem sprzedaży

Stalowy most łukowy w RFEM 6 z oznaczeniami kolorystycznymi przemieszczeń z analizy historii czasowej

Odkryj analizę historii czasowej w RFEM 6

Wybierz akcelerogram lub wykres czasowy, wybierz liniową lub nieliniową metodę rozwiązania oraz zdefiniuj krok czasowy, macierz mas i tłumienie. Wynikiem jest szereg czasowy dla każdego wyniku.

Wyniki są dostępne dla globalnych deformacji, prętów, powierzchni i reakcji podporowych. Typowe zastosowania obejmują trzęsienia ziemi, drgania wywołane maszynami, analizę wybuchów i obciążenia ruchome. Analiza jest niezależna od norm.

Akcelerogramy i wykresy czasowe z biblioteką zdarzeń sejsmicznych
Metody: liniowa analiza modalna, liniowa niejawna Newmarka oraz nieliniowa niejawna Newmarka
Kombinacja kilku niezależnych funkcji wymuszenia
Tłumienie Rayleigh'a lub wartość tłumienia Lehr'a
Wykresy obliczeń dla dowolnego wyniku

Szeregi czasowe dla każdego wyniku

Oceniaj globalne deformacje, pręty, powierzchnie i reakcje podporowe krok po kroku oraz grupuj powiązane wyniki w wykresach obliczeń dla raportu wydruku.

Biblioteka sejsmiczna i własne zapisy

Korzystaj z akcelerogramów z obszernej biblioteki zdarzeń sejsmicznych lub zdefiniuj własne zapisy poprzez import z programu Excel albo przez ręczne wprowadzanie wartości czasu i przyspieszenia.

Solver liniowe i nieliniowe

Wybierz liniowy solver modalny, liniowy implicit Newmark lub nieliniowy implicit Newmark i uwzględnij nieliniowości, takie jak zmieniająca się sztywność, tam, gdzie są istotne dla Twojej konstrukcji nośnej.

Dwa typy analiz, jedno rozszerzenie

Wybierz akcelerogram do analizy wymuszenia podstawy lub przebieg w czasie do analizy ogólnych obciążeń w czasie, zdefiniowanych funkcją lub w tabeli, aby objąć pełen zakres zastosowań dynamiki.

Rozszerzenie Time History Analysis pozwala symulować szeroki zakres zastosowań wymagających analizy w dziedzinie czasu, wykorzystując jego integrację z innymi rozszerzeniami, funkcjami oraz możliwościami graficznymi programu RFEM 6. Niektóre istotne przypadki użycia obejmują:

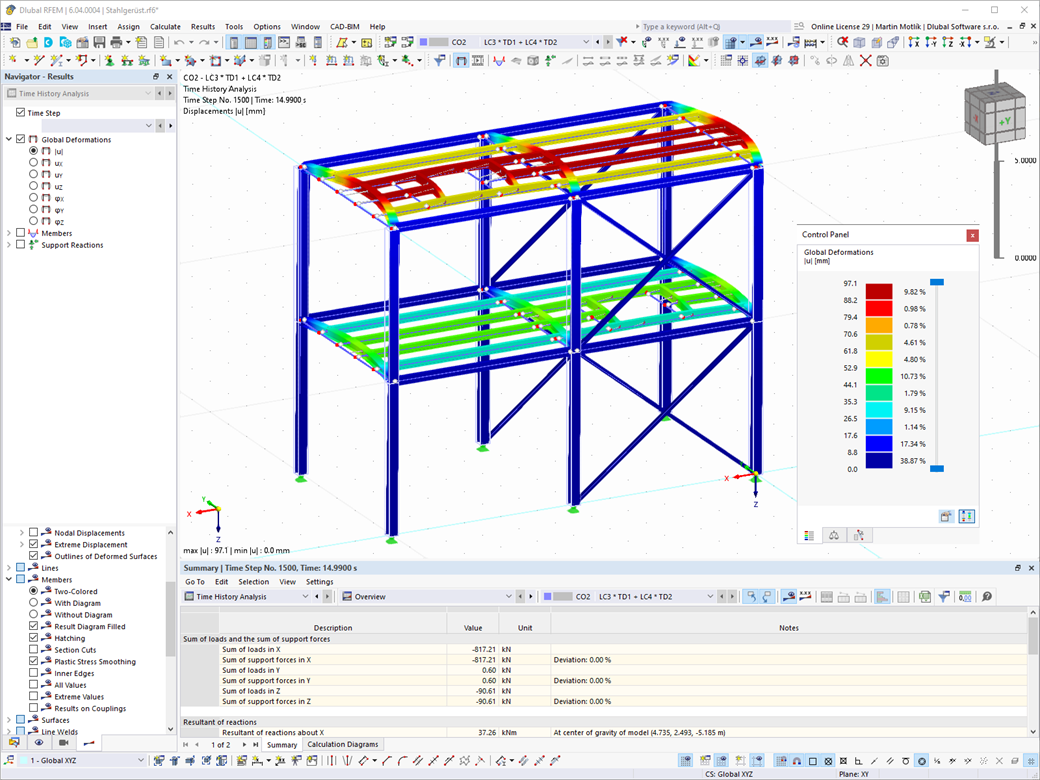

Trzypiętrowa stalowa rama w RFEM 6 z kolorowo oznaczonymi przemieszczeniami drgań z analizy historii czasowej

Akcelerogramy do analizy sejsmicznej

Symuluj problem wymuszenia podstawy dla dowolnej konstrukcji. Zdefiniuj własny zapis trzęsienia ziemi lub użyj jednego z naszej biblioteki zdarzeń sejsmicznych.

Analiza fali podmuchu

Użyj analizy wykresu czasowego, aby zdefiniować kroki ciśnienie–czas symulujące propagację fali uderzeniowej. Rozwiąż, wykorzystując własności modowe układu lub metodę Linear Implicit Newmark.

Drgania wywołane maszynami

Opisz drgania indukowane maszyną za pomocą funkcji czasu. Następnie wybierz metodę nieliniową, aby uwzględnić nieliniowość i oceń wyniki za pomocą wykresów obliczeń.

Obciążenia ruchome

Użyj Kreatora obciążeń ruchomych, aby utworzyć obciążenia i zintegrować je z kombinacją obciążeń analizy historii czasowej. W ten sposób każdemu obciążeniu zostanie przypisana lokalizacja przestrzenna i kolejność chronologiczna.

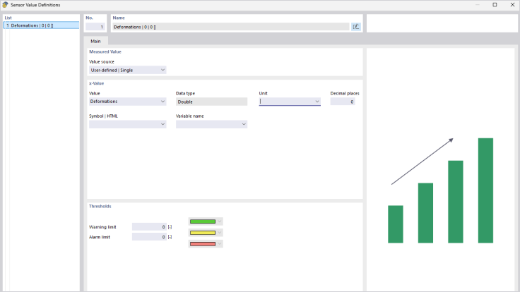

Okno dialogowe definicji wartości czujnika w RFEM 6 dla danych pomiarowych cyfrowego bliźniaka

Bliźniaki cyfrowe w analizie

Skorzystaj ze standardowej funkcji RFEM, aby zapisać czujniki i ich dane pomiarowe w modelu oraz porównać wartości graniczne w analizie historii czasowej.

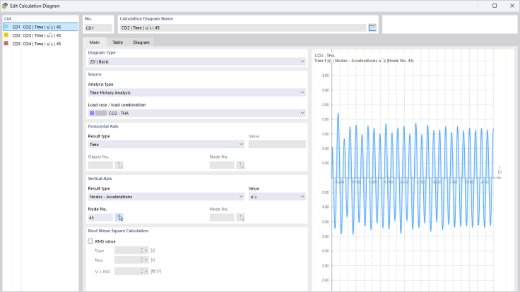

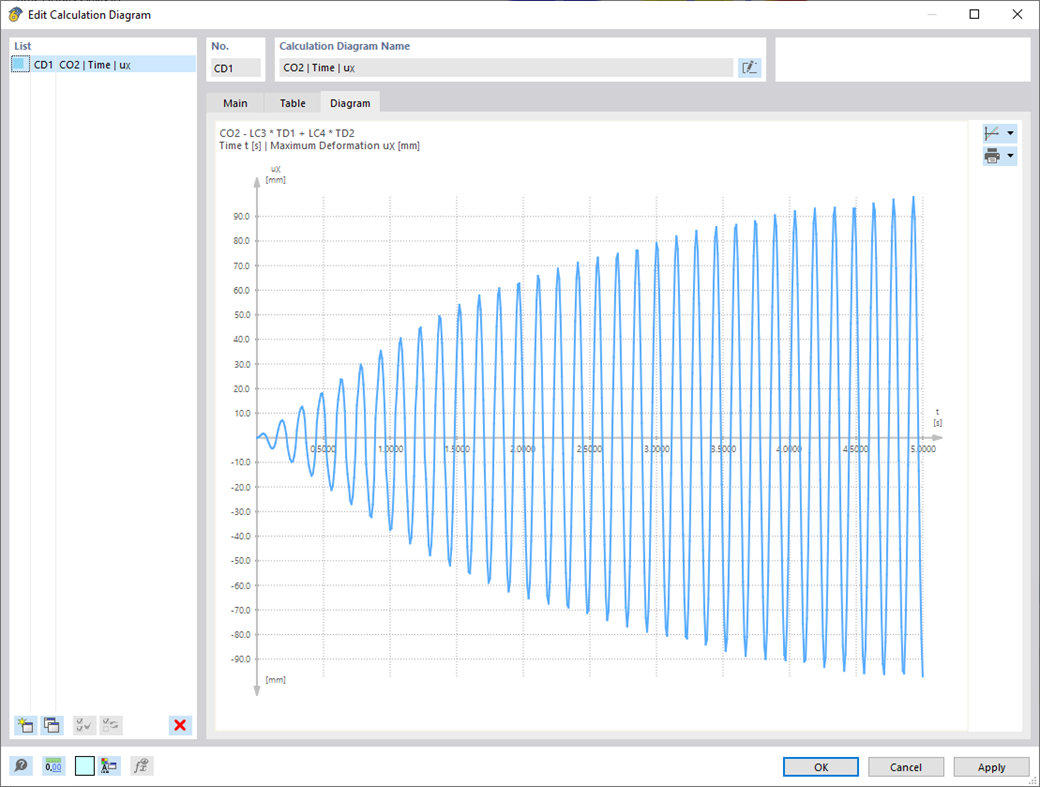

Okno dialogowe edycji wykresu obliczeń w RFEM 6 z serią czasową przyspieszeń węzłów

Diagramy obliczeń szeregów czasowych

Wygeneruj szereg czasowy dla dowolnego wyniku, a następnie zapisz wykres lub wyślij go do raportu wydruku. Wykresy 2D Group łączą powiązane wyniki na jednym wykresie, co ułatwia ich porównywanie.

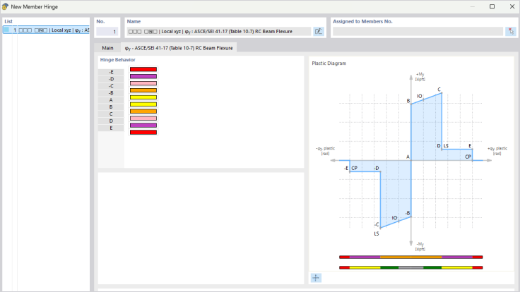

Nowe okno dialogowe zawiasu pręta w RFEM 6 z diagramem plastycznym według tabeli 10-7 normy ASCE/SEI 41-17

Przeguby plastyczne (ASCE/SEI 41-17)

Zgodnie z Tabelą 10-7 normy ASCE/SEI 41-17 przeguby plastyczne uwzględniają zbrojenie podłużne i poprzeczne oraz siłę tnącą. Wymaga to rozszerzenia Projektowanie konstrukcji betonowych oraz Analizy Pushover lub Analizy historii czasowej.

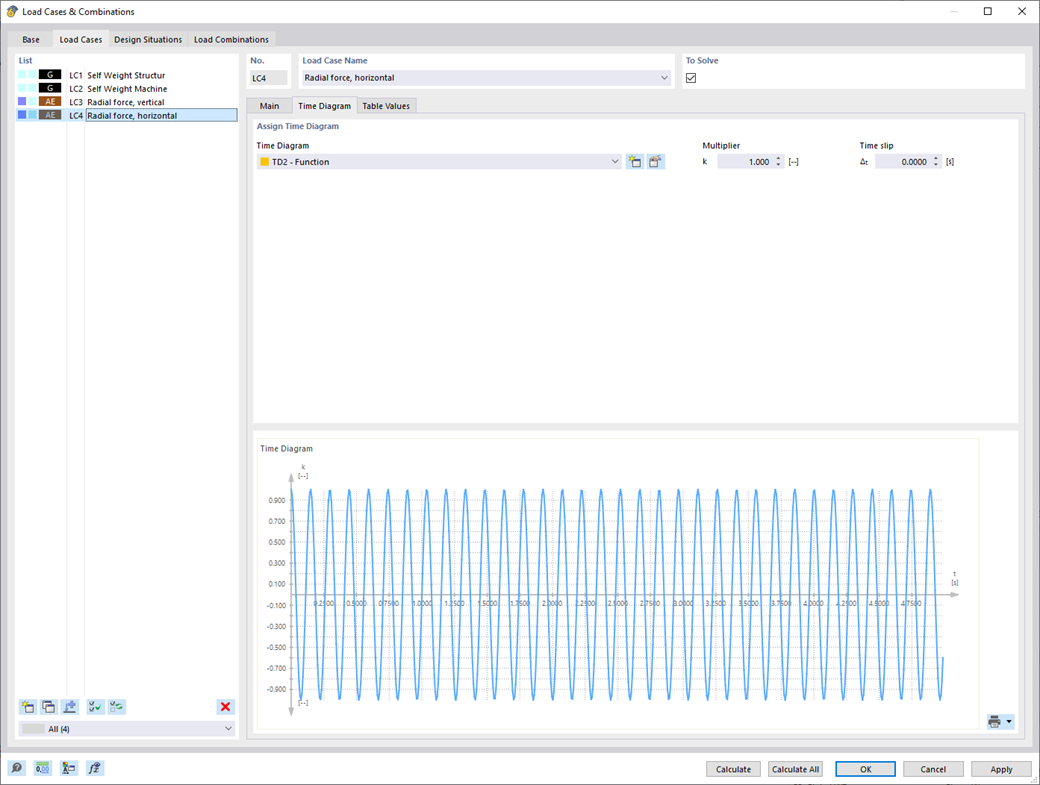

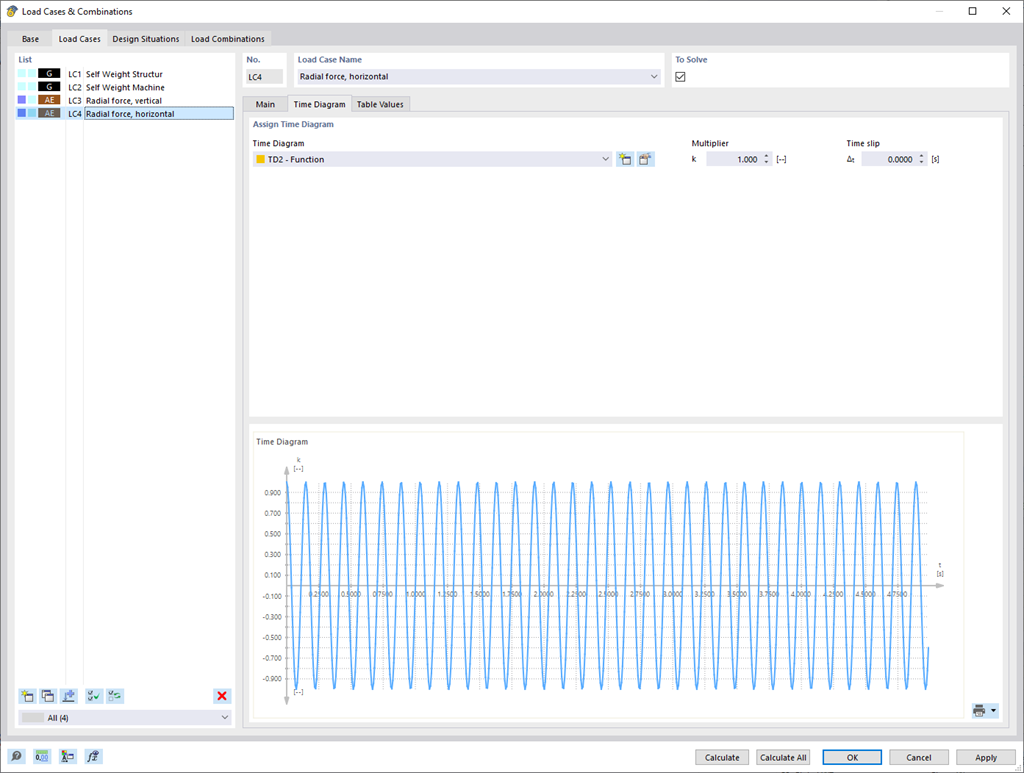

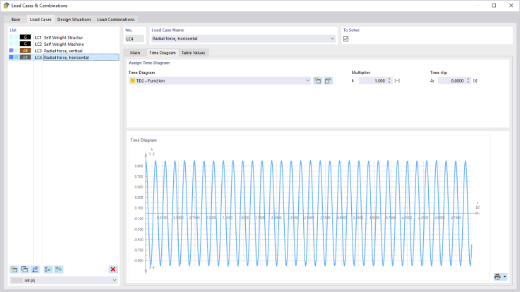

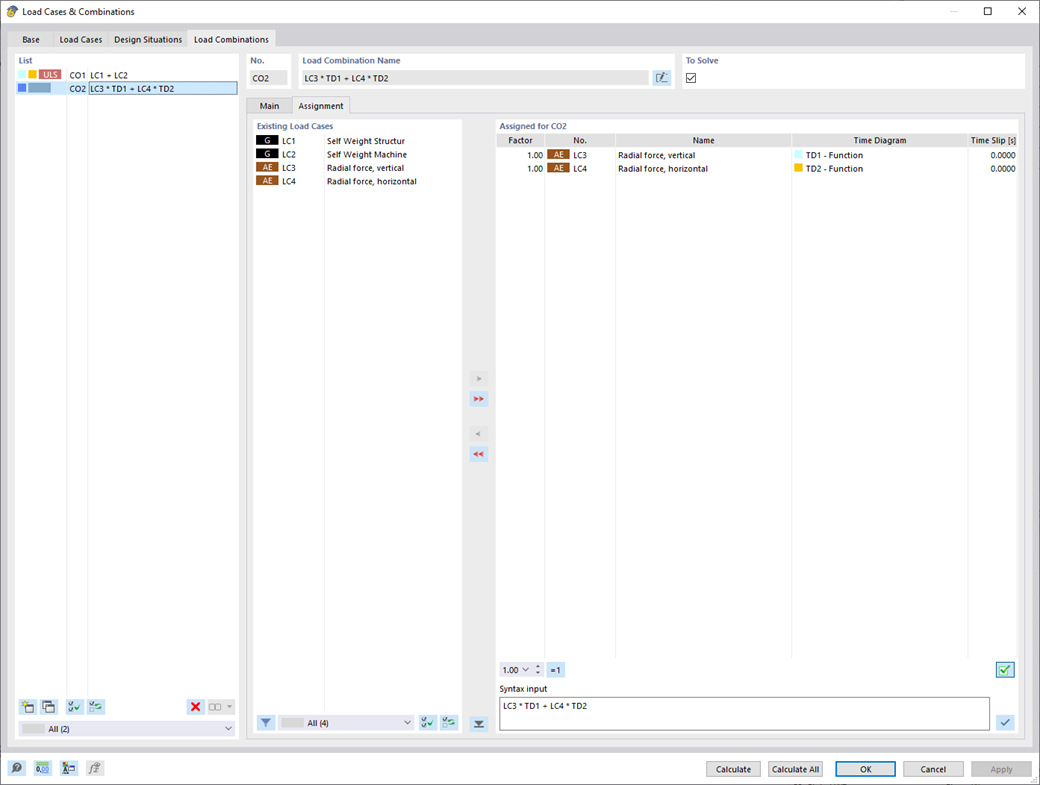

Okno przypadków obciążeń i kombinacji w RFEM 6 z przypisanym do przypadku obciążenia diagramem czasowym okresowym

Typ analizy – wykres czasowy

Zdefiniuj funkcję mnożnika dla obciążeń lub krok po kroku wprowadź współczynniki mnożenia w tabeli. Użyj wykresów czasowych dla przypadków obciążenia lub kombinacji, które są idealne do analizy wybuchowej i obciążeń ruchomych.

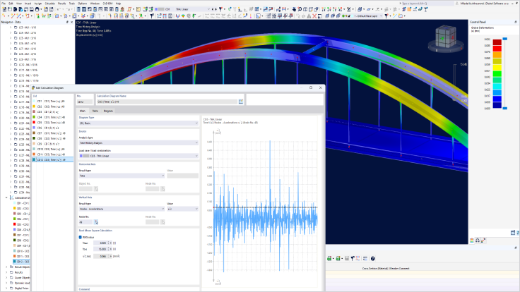

Wykres obliczeń przyspieszeń węzłów z oceną RMS na modelu mostu w RFEM 6

Typ analizy akcelerogramu

Utwórz model wymuszenia podstawowego (base excitation), używając akcelerogramu z biblioteki RFEM, zaimportowanego zapisu z programu Excel lub danych wprowadzonych ręcznie. Następnie przeskaluj każdą z trzech komponentów i w razie potrzeby obróć osie.

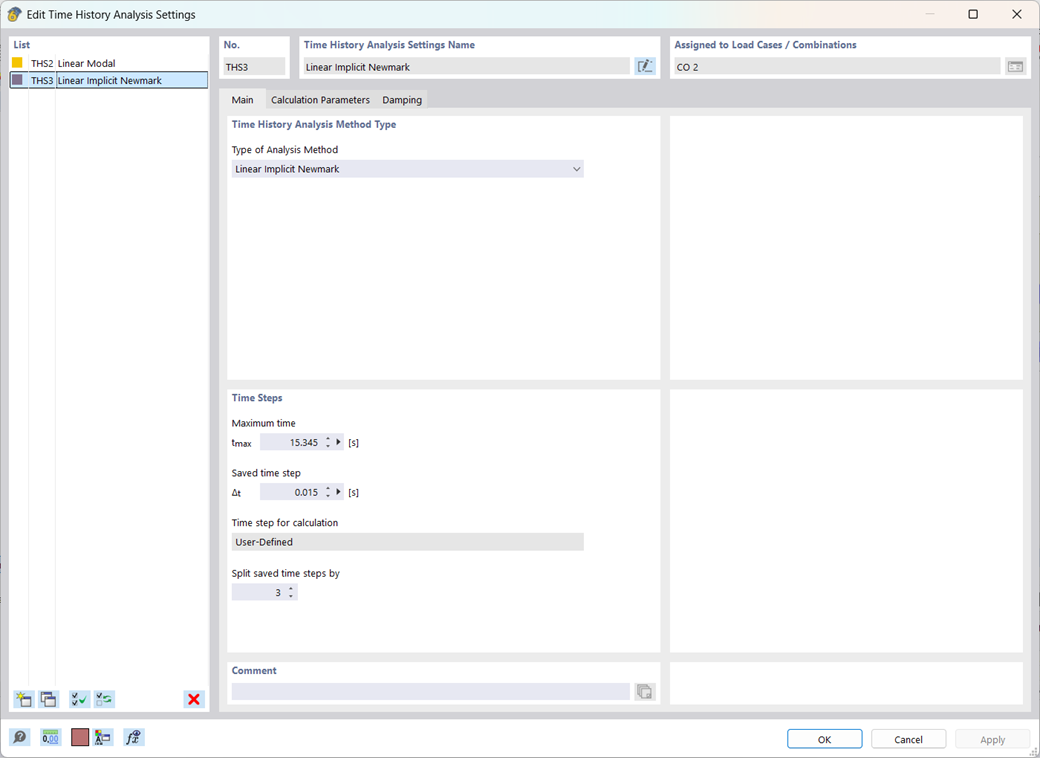

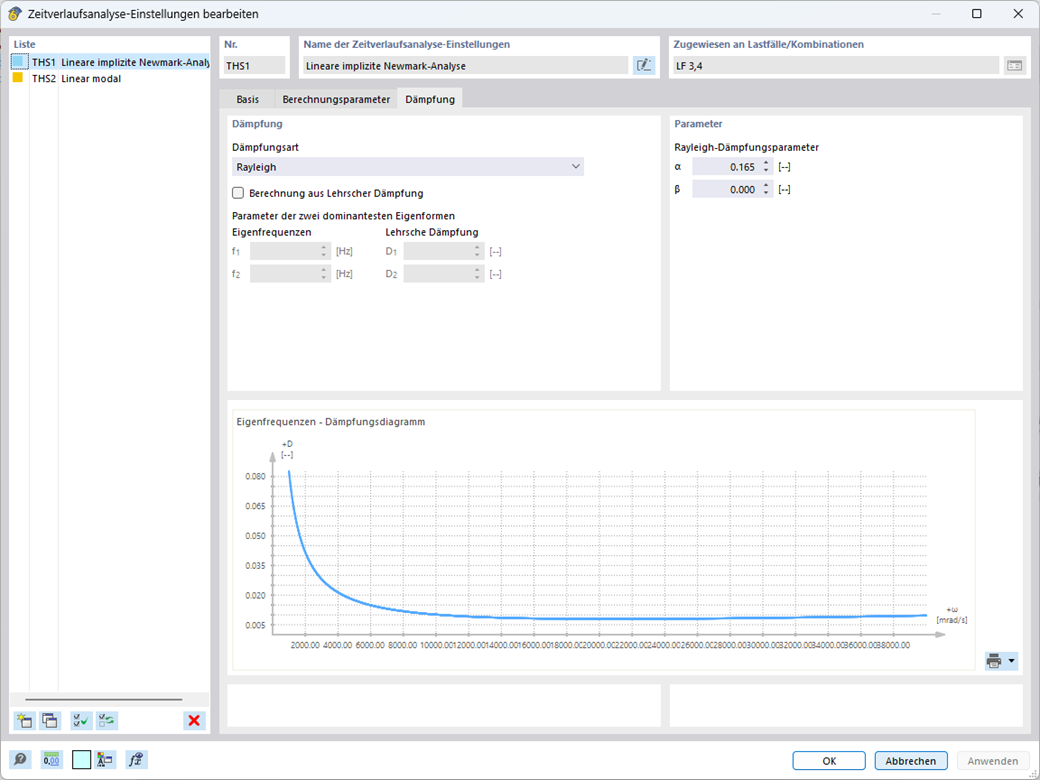

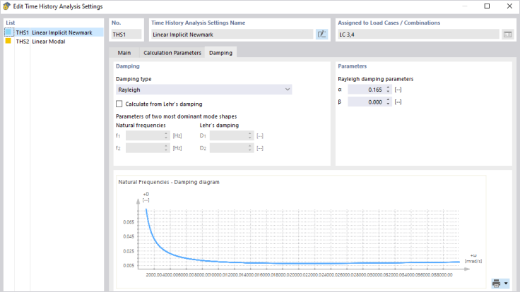

Okno ustawień analizy historii czasowej w RFEM 6 z parametrami tłumienia Rayleigh'a

Metody liniowe i nieliniowe

Wybierz opcję Modalna liniowa, Liniowa niejawna Newmark lub Nieliniowa niejawna Newmark. Metody nieliniowe uwzględniają nieliniowości. Definicje macierzy mas i kroku czasowego są takie same dla wszystkich metod.

Śledzący jeden Richtung o zapadkach na końcach

Tłumiki lepkości na słupach zewnętrznych usztywniają tracker i ograniczają deformacje skrętne wywołane porywami wiatru. Do oceny wrażliwości aeroelastycznej oraz zmęczenia wykorzystano analizy historii czasowej. Biuro inżynierskie: Axial Structural Solutions.

Wyświetl projekt klienta

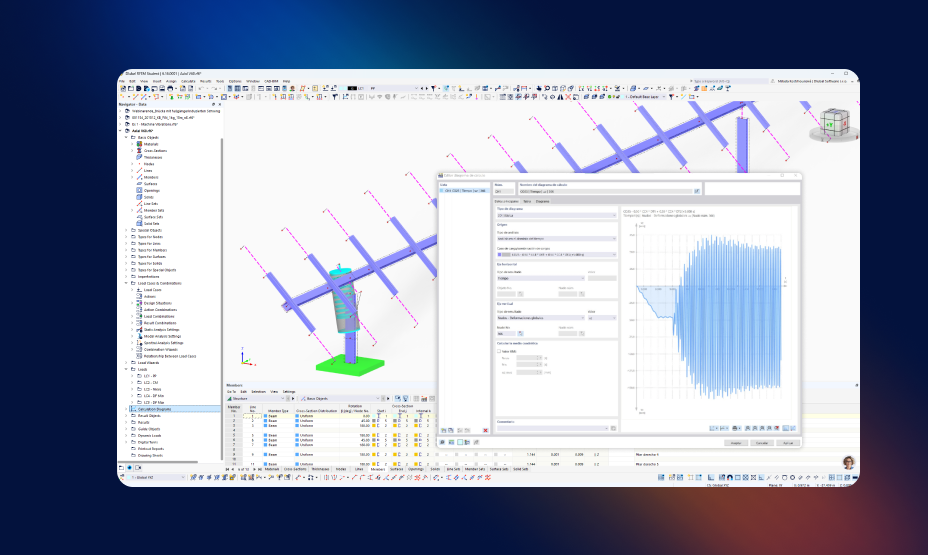

Jednoosiowy tracker solarny modelowany w RFEM 6 z wykresem obliczeń analizy historii czasowej

Powiązane artykuły techniczne

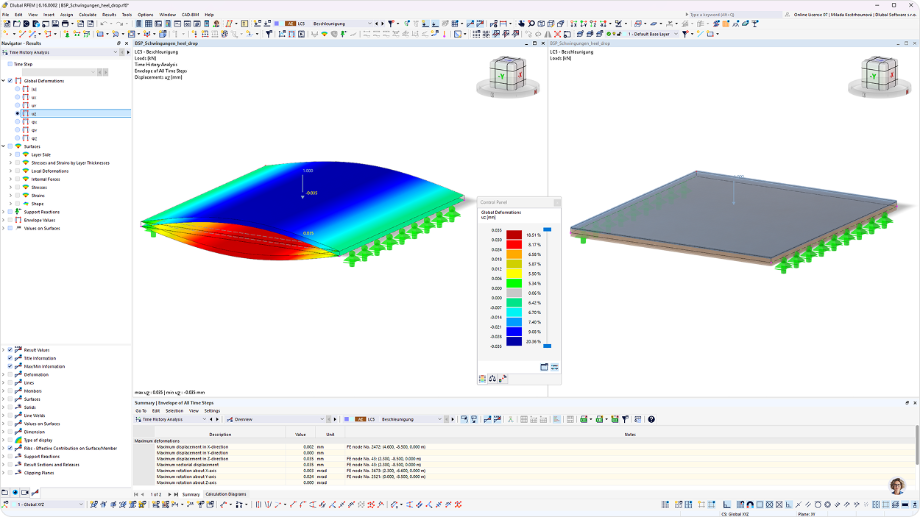

Drewniany strop CLT w RFEM 6 z obciążeniami powierzchniowymi i wymiarami do analizy drgań

Drgania stropów z drewna klejonego krzyżowo według prEN 1995-1-1

Praktyczna analiza drgań stropów z drewna klejonego krzyżowo w RFEM 6 według prEN 1995-1-1:2023, w tym kluczowe dane wejściowe i oceny.

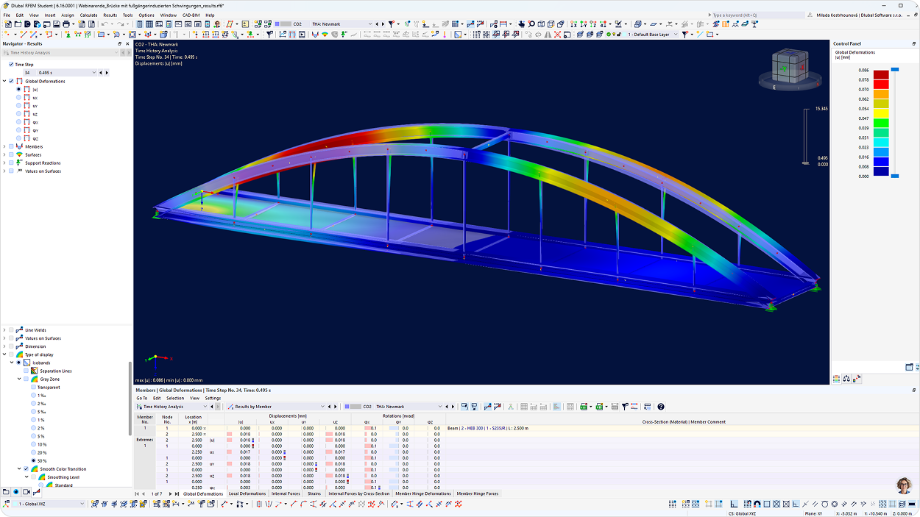

Stalowy most łukowy w RFEM 6 z wynikami globalnych odkształceń analizy historii czasowej w jednym kroku czasowym

Przegląd metod analizy sejsmicznej w inżynierii sejsmicznej

Wyjaśnia teoretyczne podstawy metod analizy sejsmicznej, ich złożoność, dokładność i wymagania obliczeniowe oraz kiedy stosować poszczególne metody.

Więcej artykułów

Pobierz 90-dniową bezpłatną wersję trial!

Odkryj pełny potencjał oprogramowania Dlubal dzięki wydajnym programom takim jak RFEM, RSTAB, RWIND i RSECTION. Wypróbuj je bezpłatnie i przekonaj się, jak łatwo można modelować, analizować i dokumentować nawet skomplikowane konstrukcje. Nasi eksperci chętnie przeprowadzą Cię przez krótką demonstrację online dostosowaną do Twojej branży.

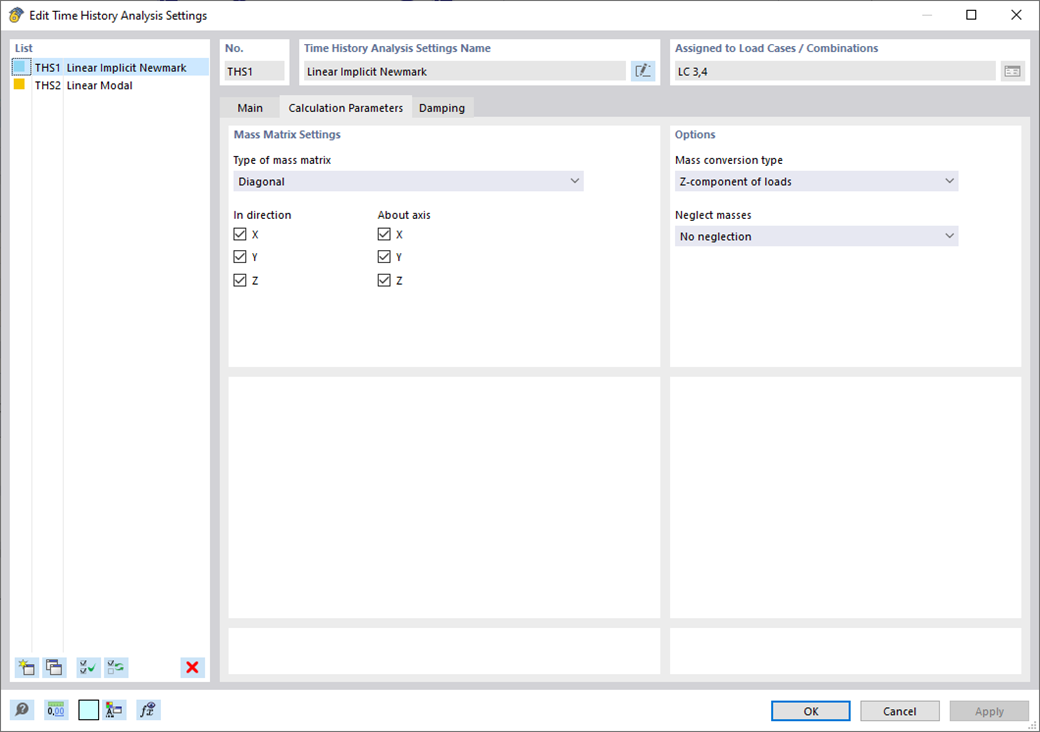

Istnieją dwie opcje. W przypadku wybrania metody Linear Modal (liniowa analiza modalna) definicja macierzy mas jest pobierana z analizy modalnej. Dla wszystkich pozostałych metod wybierz przypadek obciążenia lub kombinację i zdefiniuj ustawienia macierzy mas w ustawieniach analizy historycznej (Time History Analysis).

Zależy to od wybranej metody analizy. Tylko metody liniowe pozwalają na wybór między tłumieniem Lehr'a (stałym) a tłumieniem Rayleigh'a. Wszystkie pozostałe metody wykorzystują model Rayleigh'a.

Możesz wykonać dwa typy analizy:

Akcelerogram: Modeluj odpowiedź na wymuszenie podstawy dla dowolnej konstrukcji nośnej, korzystając z własnego zapisu trzęsienia ziemi lub z biblioteki zdarzeń sejsmicznych.
Przebieg w czasie: Opisz obciążenie w czasie za pomocą funkcji lub wartości tabelarycznych.

Rozszerzenie pozwala symulować szeroką gamę analiz bezpośrednio w modelu RFEM 6:

Analiza trzęsienia ziemi (akcelerogramy): Symulacja problemów wymuszenia podstawy przy użyciu własnych nagrań trzęsień ziemi lub zdarzeń z biblioteki.
Analiza wybuchu: Wykorzystanie funkcji czasowych do odwzorowania propagacji fali uderzeniowej.
Drgania wymuszone przez maszyny: Definiowanie zależnych od czasu funkcji wymuszenia odwzorowujących działanie maszyn.
Obciążenia ruchome: Tworzenie scenariuszy obciążeń ruchomych i integrowanie ich w zależnych od czasie kombinacjach obciążeń.

Główna różnica polega na sposobie uwzględniania nieliniowości. W analizie liniowej macierz sztywności pozostaje stała. W analizie nieliniowej macierz sztywności jest przeliczana w każdym kroku w celu sprawdzenia, czy warunek aktywujący nieliniowość jest spełniony.

Metody liniowe: liniowa analiza modalna i liniowa niejawna metoda Newmarka (RFEM i RSTAB)
Metody nieliniowe: niejawna metoda Newmarka w RFEM oraz metoda jawna (geometrycznie liniowa i z uwzględnieniem dużych odkształceń) w RSTAB
