Analýza časového průběhu

Simulujte libovolné zatížení v čase pomocí analýz akcelerogramu a časového diagramu, řešených lineárními nebo nelineárními metodami. Časové diagramy definujte pomocí funkce nebo v tabulce.

Stáhnout 90denní bezplatnou zkušební verzi Kontaktujte náš obchodní tým

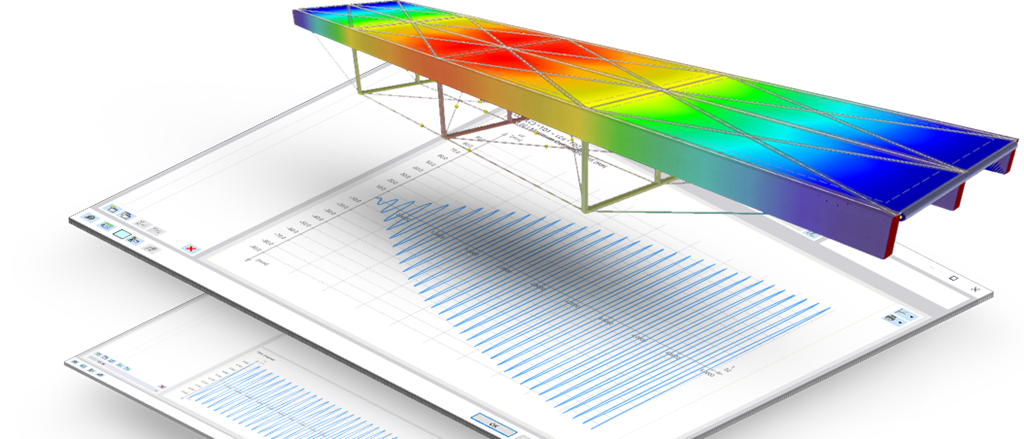

Ocelový obloukový most v RFEM 6 s barevně odlišenými deformacemi z časové analýzy

Objevte časovou historii analýzy pro RFEM 6

Zvolte buď akcelerogram, nebo časový diagram, vyberte lineární nebo nelineární metodu řešení a definujte časový krok, matici hmot a tlumení. Výsledkem je časová řada pro každý výsledek.

Výsledky jsou k dispozici pro globální deformace, pruty, plochy a podporové reakce. Typické aplikace zahrnují zemětřesení, vibrace vyvolané stroji, analýzu výbuchu a pohyblivá zatížení. Analýza je nezávislá na normách.

Akcelerogramy a časové diagramy s knihovnou seizmických událostí
Lineární modální metoda, lineární implicitní Newmarkova metoda a nelineární implicitní Newmarkova metoda
Kombinace několika nezávislých budících funkcí
Rayleighův útlum nebo hodnota tlumení dle Lehr
Výpočtové diagramy pro libovolný výsledek

Časové řady pro každý výsledek

Vyhodnoťte globální deformace, pruty, plochy a podporové reakce krok za krokem a seskupte související výsledky ve výpočtových diagramech pro tiskovou zprávu.

Seismická knihovna a vlastní záznamy

Použijte akcelerogramy z rozsáhlé knihovny seizmických událostí, nebo definujte vlastní záznamy pomocí importu z Excelu nebo ručním zadáním hodnot času a zrychlení.

Lineární a nelineární řešiče

Vyberte řešič lineárního modálního výpočtu, lineární implicitní Newmarkovy metody nebo nelineární implicitní Newmarkovy metody a zohledněte nelinearity, jako je měnící se tuhost, tam, kde jsou pro vaši nosnou konstrukci důležité.

Dva typy analýzy, jeden doplněk

Vyberte akcelogram pro analýzu budování základu nebo časový průběh pro analýzu obecných zatížení v čase, definovaných funkcí nebo v tabulce, aby bylo pokryto celé spektrum dynamických aplikací.

Addon Analýza časového průběhu vám umožňuje simulovat širokou škálu aplikací vyžadujících analýzu v časové oblasti a využívat jeho integraci s dalšími addonami, funkcemi a grafickými možnostmi RFEM 6. Mezi relevantní případy použití patří:

Ocelový rám se třemi podlažími v RFEM 6 s barevně odlišenými posuny kmitání z časové analýzy

Accelerogramy pro seismickou analýzu

Simulujte problém bazálního buzení pro libovolnou konstrukci. Definujte vlastní záznam zemětřesení nebo použijte záznam z naší knihovny pro seizmické události.

Rozbor výbuchu

K analýze časového diagramu použijte definici tlakových časových kroků, které simulují šíření rázové vlny. Počítejte s modálními vlastnostmi systému (Systém) nebo metodou Lineární implicitní Newmark.

Vibrace vyvolané strojem

Popište strojem vyvolané vibrace pomocí časové funkce. Poté vyberte nelineární metodu pro zohlednění nelinearit a vyhodnoťte výsledky pomocí výpočtových diagramů.

Pohybující se zatížení

Pomocí průvodce pohyblivým zatížením vytvořte zatížení a integrujte je do kombinace zatížení pro analýzu časového průběhu. Tím bude každému zatížení přiřazena prostorová poloha a chronologické pořadí.

Dialog definic hodnot senzorů v RFEM 6 pro data měření digitálního dvojčete

Digitální dvojčata v analýze

Použijte standardní funkci RFEM k uložení senzorů a jejich měřených dat do modelu a proveďte porovnání mezních hodnot v časové analýze.

Dialog Výpočtový diagram – úprava v RFEM 6 zobrazující časové řady zrychlení uzlů

Diagramy výpočtu časových řad

Vygenerujte časovou řadu pro libovolný výsledek, poté graf uložte nebo jej odešlete do tiskové zprávy. Grafy 2D Group kombinují související výsledky v jednom grafu, což umožňuje snadné porovnání.

Dialog Nové pouzdro prutu v RFEM 6 s plastickým diagramem podle normy ASCE/SEI 41-17, Tabulka 10-7

Plastické klouby (ASCE/SEI 41-17)

Podle tabulky 10-7 normy ASCE/SEI 41-17 zohledňují plastové klouby podélnou a příčnou výztuž a smykovou sílu. To vyžaduje addon Posouzení železobetonových konstrukcí a buď Analýzu pushover, nebo Časovou analýzu.

Dialog Zatěžovací stavy a kombinace v RFEM 6 s přiřazeným periodickým časovým diagramem k zatěžovacímu stavu

Typ analýzy časový diagram

Definujte multiplikační funkci pro zatížení nebo postupně zadejte multiplikační faktory v tabulce. Použijte časové diagramy pro zatěžovací stavy nebo kombinace, které jsou ideální pro analýzu výbuchu a pohyblivá zatížení.

Výpočtový diagram uzlových zrychlení s vyhodnocením RMS přes mostní model v RFEM 6

Typ analýzy akcelerogramu

Vytvořte model základního buzení pomocí akcelerogramu z knihovny RFEM, importovaného záznamu z aplikace Excel nebo ručně zadaných dat. Poté v případě potřeby škálujte každou ze tří komponent a otáčejte osami.

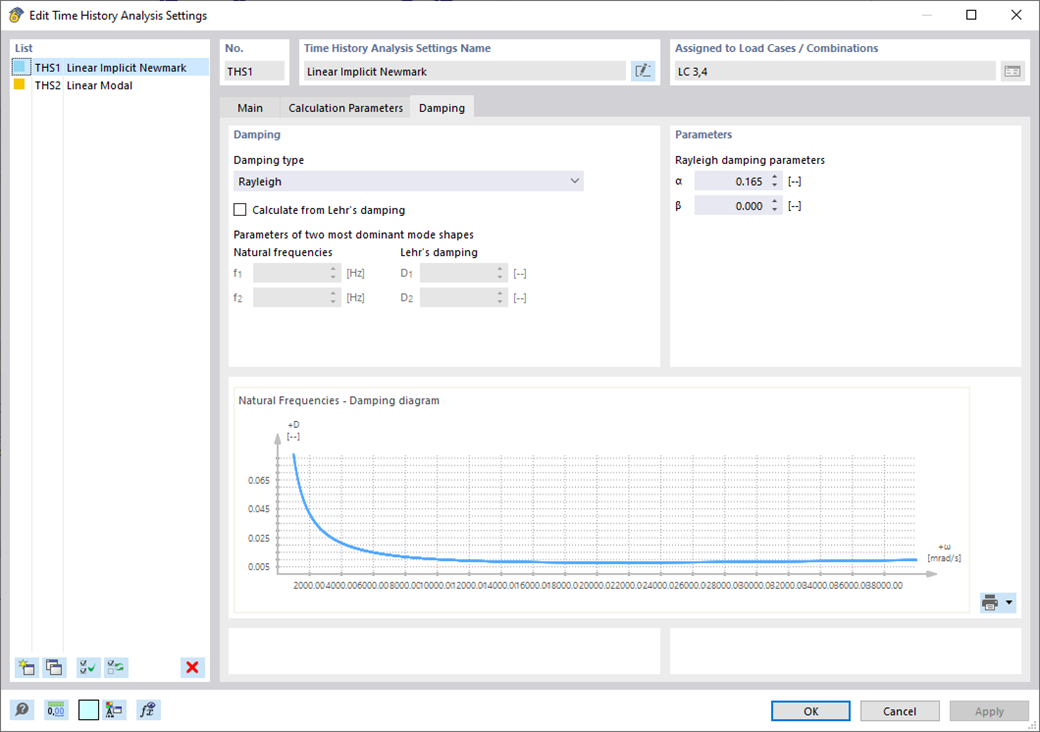

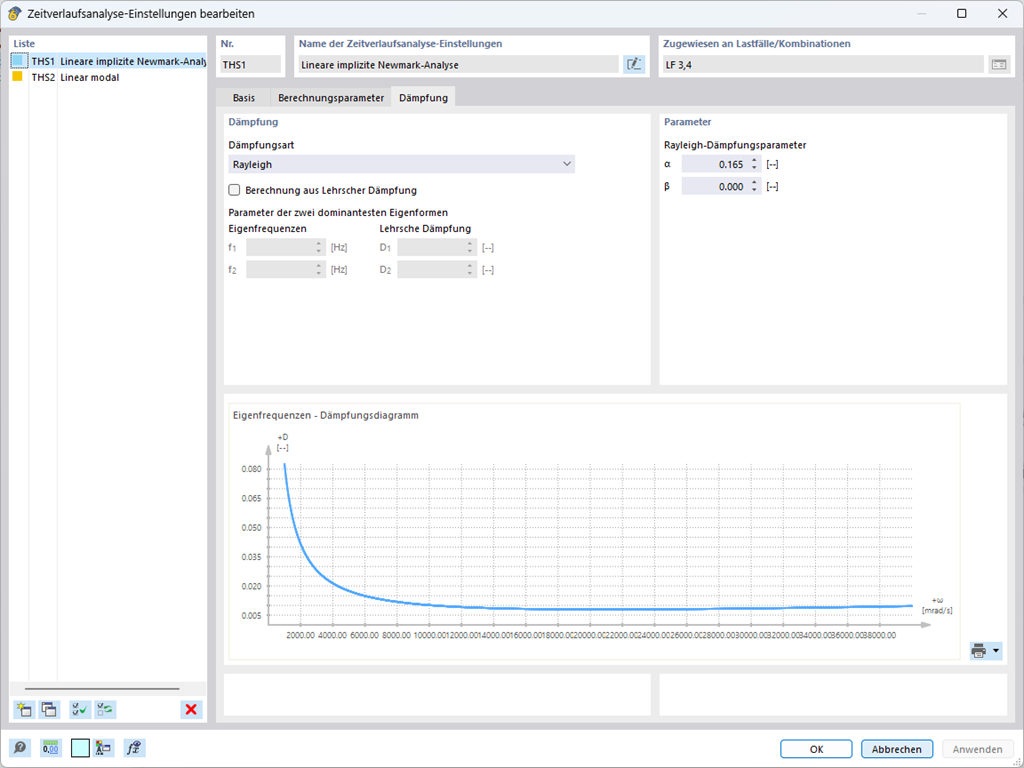

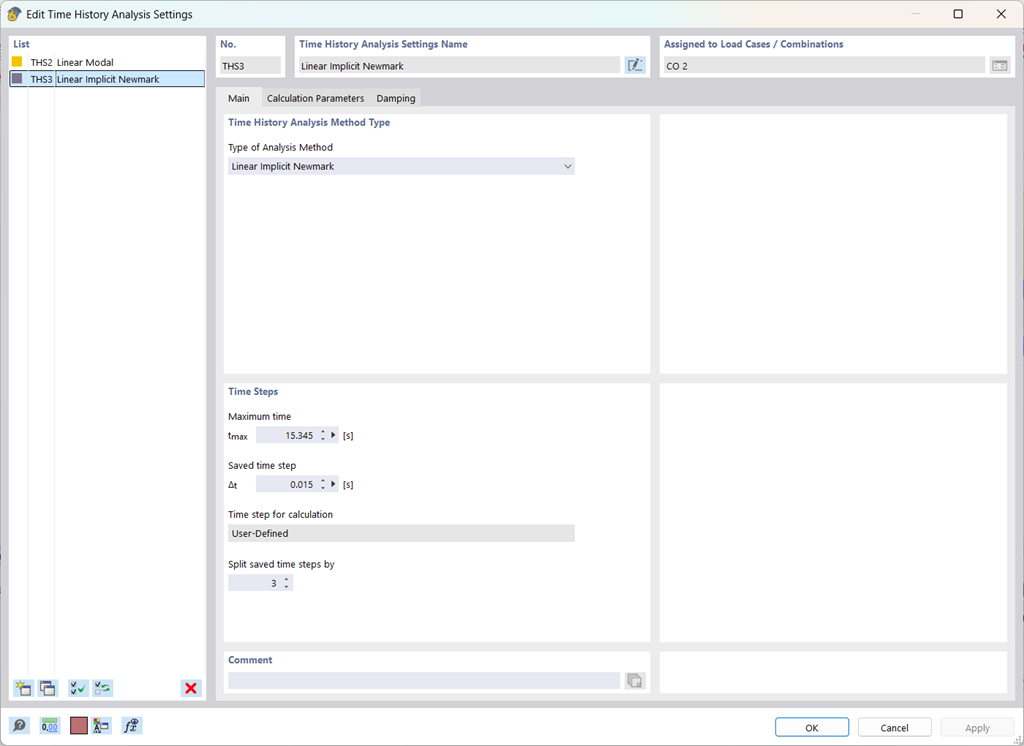

Dialog nastavení výpočtu v časovém průběhu v RFEM 6 s parametry Rayleighova útlumu

Lineární a nelineární metody

Vyberte z metod Lineární modální, Lineární implicitní Newmark nebo Nelineární implicitní Newmark. Nelineární metody zohledňují nelinearity. Definice matice hmot a časového kroku jsou stejné pro všechny metody.

Jednoosový solární tracker s tlumenými konci

Viskózní tlumiče na vnějších sloupech ztužují tracker a omezují distorzní deformace způsobené poryvy větru. K posouzení aeroelastické citlivosti a únavy byly použity analýzy časového průběhu. Projektová kancelář: Axial Structural Solutions.

Zobrazit projekt zákazníka

Jednoosý solární sledovač modelovaný v RFEM 6 s výpočtovým diagramem analýzy časového průběhu

Související odborné články

Plošné zatížení a rozměry pro posouzení kmitání u průřezově lepeného dřevěného stropního panelu v RFEM 6

Kmitání křížem lepených dřevěných stropů podle prEN 1995-1-1

Praktická analýza kmitů stropů z křížem lepeného dřeva v RFEM 6 podle prEN 1995-1-1:2023, včetně klíčových vstupních hodnot a vyhodnocení.

Ocelový obloukový most v RFEM 6 zobrazující globální výsledky deformací z časové analýzy v jednom časovém kroku

Přehled metod seizmické analýzy v zemětřesném inženýrství

Vysvětluje teoretické základy metod seismické analýzy, jejich složitost, přesnost a výpočetní výkon a kdy kterou metodu použít.

Další články

Vyzkoušejte software Dlubal zdarma na 90 dní!

Odhalte plný potenciál software Dlubal s výkonnými programy RFEM, RSTAB, RWIND a RSECTION. Vyzkoušejte je zdarma a přesvědčte se, jak snadné je modelovat, analyzovat a dokumentovat i složité konstrukce. Naši odborníci vám rádi připraví krátkou online ukázku šitou na míru vašemu průmyslu.

Existují dvě možnosti. Pokud vyberete metodu Linear Modal, definice matice hmotnosti se převezme z modální analýzy. U všech ostatních metod vyberte zatěžovací stav nebo kombinaci a definujte nastavení matice hmotnosti v nastavení Time History Analysis.

Záleží na zvolené analytické metodě. Pouze lineární metody umožňují vybrat mezi Lehrůvým útlumem (konstantním) a Rayleighovým útlumem. Všechny ostatní metody používají Rayleighův model.

Můžete provést dva typy analýzy:

Akcelogram: Modelujte odezvu na pobízení základu pro libovolnou konstrukci pomocí vlastního seismického záznamu nebo záznamu z knihovny seismických událostí.
Časový diagram: Popište zatížení v čase pomocí funkce nebo tabulkových hodnot.

Addon vám umožňuje simulovat v modelu RFEM 6 širokou škálu analýz:

Posouzení na účinky zemětřesení (akcelerogramy): Simulujte problémy se základním buzením pomocí vlastních seismických záznamů nebo událostí z knihovny.
Analýza výbuchu: Použijte časové funkce k reprezentaci šíření rázové vlny.
Vibrace vyvolané stroji: Definujte časově závislé buzející funkce pro reprezentaci účinků strojů.
Pohyblivá zatížení: Vytvářejte scénáře pohyblivých zatížení a integrujte je do časově závislých kombinací zatížení.

Hlavní rozdíl spočívá ve způsobu zahrnutí nelinearit. Při lineární analýze zůstává matice tuhosti konstantní. Při nelineární analýze se matice tuhosti přepočítává v každém kroku, aby bylo možné vyhodnotit, zda je splněna podmínka aktivující nelinearitu.

Lineární metody: Lineární modální a lineární implicitní Newmarkova metoda (RFEM a RSTAB)
Nelineární metody: Nelineární implicitní Newmarkova metoda v RFEM a nelineární explicitní metoda (geometricky lineární a velká deformace) v RSTAB
