Análisis en el dominio del tiempo

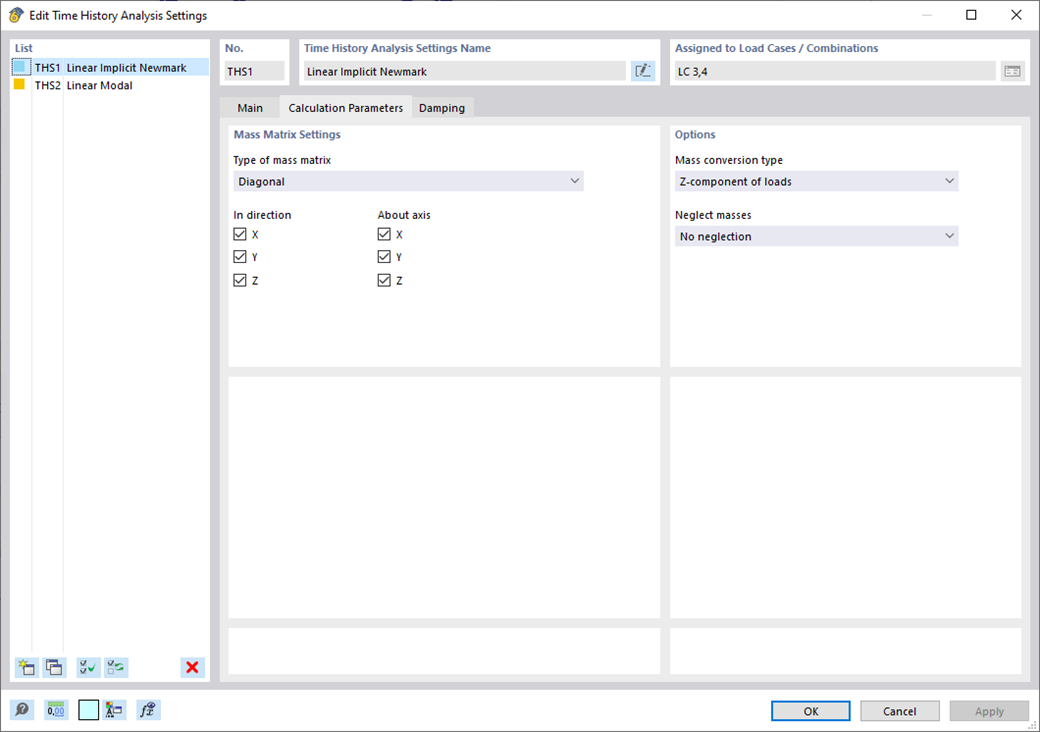

Hay dos opciones. Si selecciona el método Linear Modal, la definición de la matriz de masas se toma del análisis modal. Para todos los demás métodos, seleccione un caso de carga o combinación y defina los ajustes de la matriz de masas en los ajustes del análisis en el dominio del tiempo.

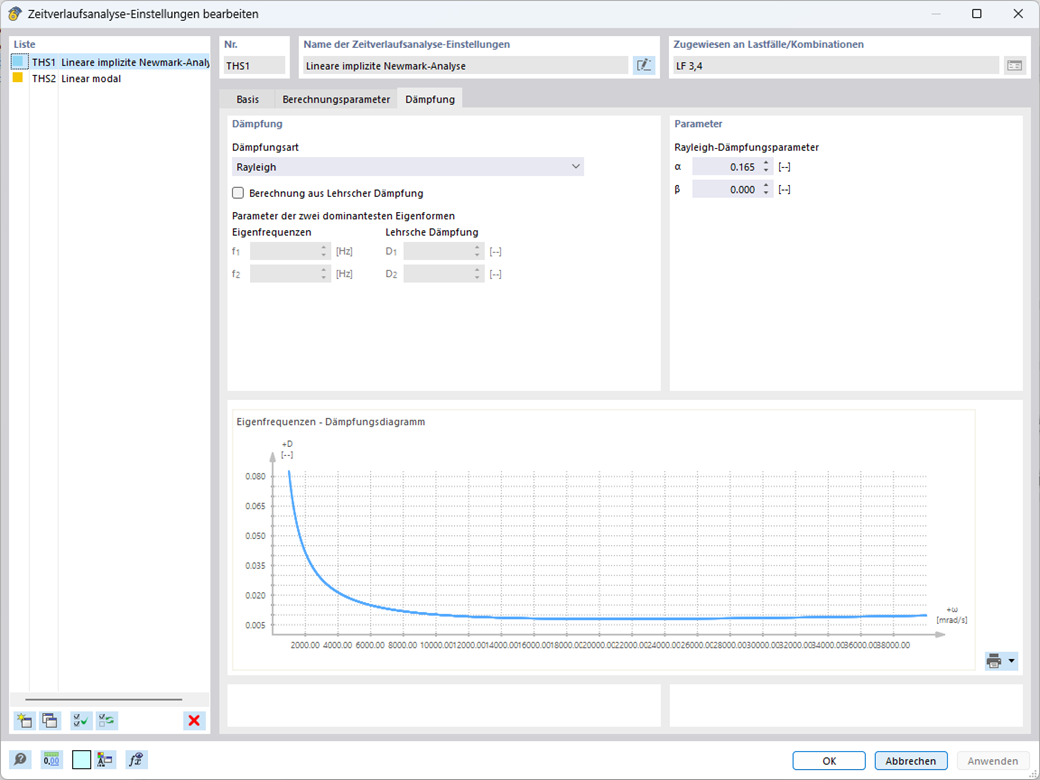

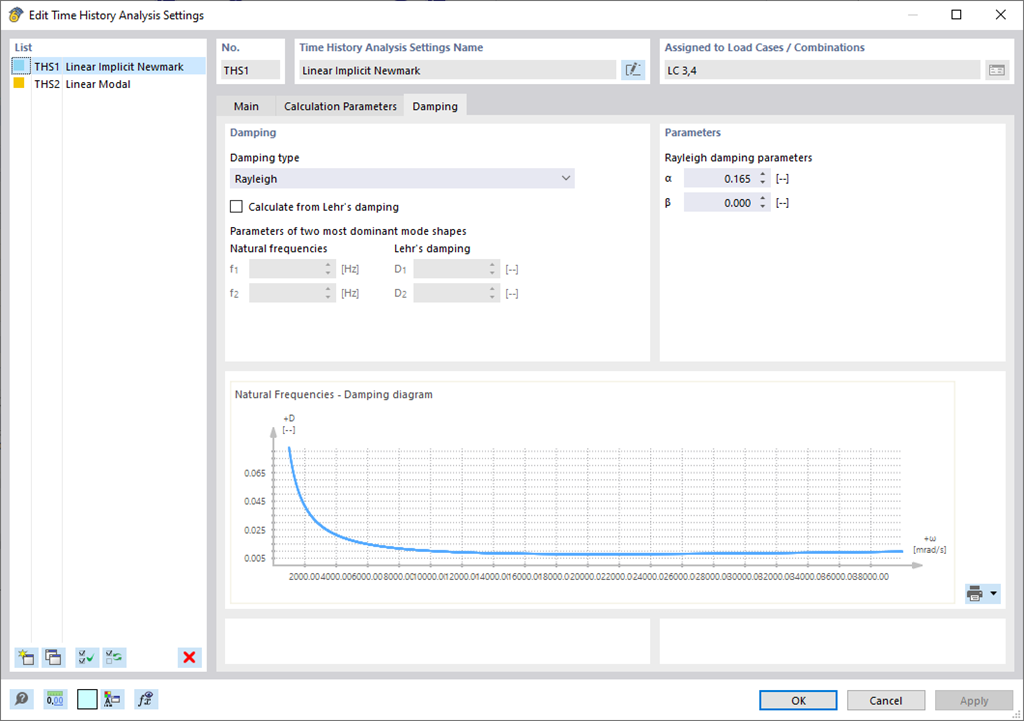

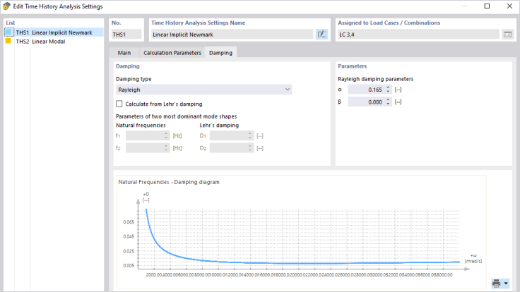

Depende del método de análisis seleccionado. Solo los métodos lineales permiten seleccionar entre la amortiguación de Lehr (constante) y el amortiguamiento de Rayleigh. Todos los demás métodos utilizan el modelo de Rayleigh.

Puede realizar dos tipos de análisis:

• Acelerograma: Modele la respuesta de excitación en la base para cualquier estructura, utilizando su propio registro sísmico o uno de la biblioteca de eventos sísmicos.

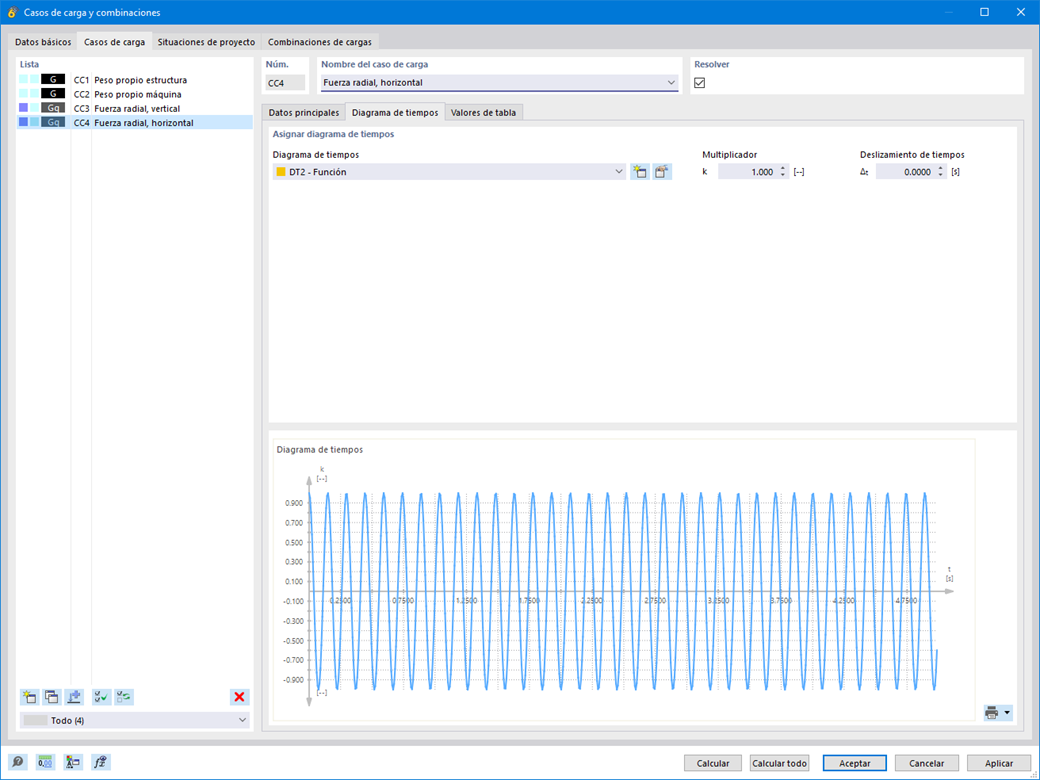

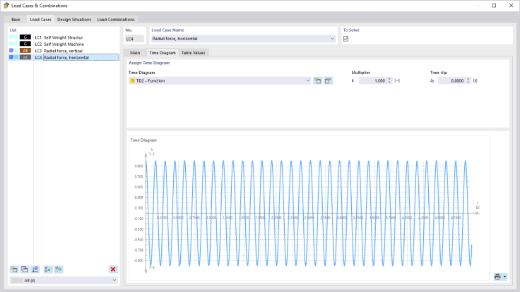

• Diagrama de tiempo: Describa una carga en el tiempo mediante una función o valores tabulados.

El complemento le permite simular una amplia variedad de análisis directamente en su modelo de RFEM 6:

• Análisis sísmico (acelerogramas): Simule problemas de excitación en la base utilizando sus propios registros de terremotos o eventos de la biblioteca.
• Análisis de explosiones: Utilice funciones de tiempo para representar la propagación de ondas de choque.
• Vibraciones inducidas por máquinas: Defina funciones de excitación dependientes del tiempo para representar los efectos de las máquinas.

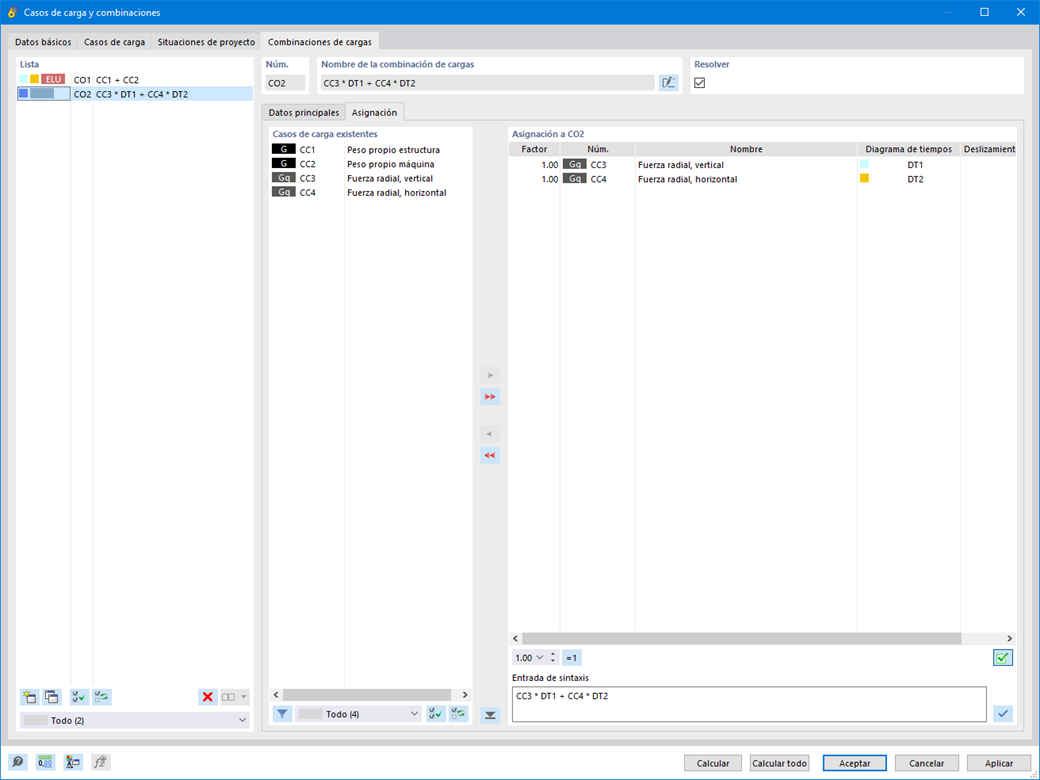

• Cargas móviles: Cree escenarios de cargas móviles e incorpórelos a combinaciones de cargas dependientes del tiempo.

La principal diferencia es la forma en que se consideran las no linealidades. En el análisis lineal, la matriz de rigidez permanece constante. En un análisis no lineal, la matriz de rigidez se recalcula en cada paso para evaluar si se cumple una condición que activa una no linealidad.

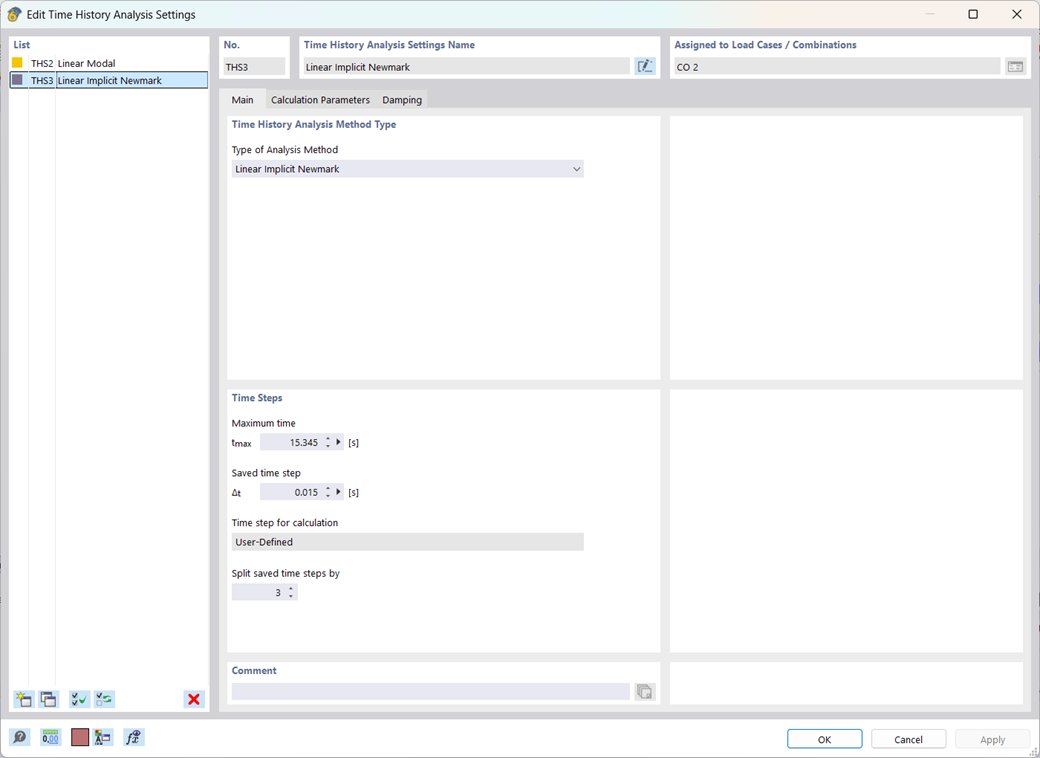

• Métodos lineales: Modal lineal y Newmark implícito lineal (RFEM y RSTAB)
• Métodos no lineales: Newmark implícito no lineal en RFEM y explícito no lineal (geométricamente lineal y gran desplazamiento) en RSTAB
