Analyse de l’historique de temps

Simulez toute charge dans le temps à l'aide des analyses d'accélérogramme et de diagramme temporel, résolues par des méthodes linéaires ou non linéaires. Définissez les diagrammes temporels via une fonctionnalité ou dans un tableau.

Une icône de téléchargement verte visible sur un arrière-plan sombre sert de repère visuel pour lancer les téléchargements. Télécharger la version d'essai gratuite 90 jours Contactez notre équipe commerciale
Pont en arc en acier dans RFEM 6 avec déplacements codés par couleur issus de l'analyse de l'historique de temps Pont en arc en acier dans RFEM 6 avec déplacements codés par couleur issus de l'analyse de l'historique de temps

Découvrir l'analyse historique temporelle de RFEM 6

Choisissez soit l'accélérogramme, soit le diagramme temporel, sélectionnez une méthode de solution linéaire ou non linéaire et définissez le pas de temps, la matrice de masse et l'amortissement. Le résultat est une série temporelle pour chaque résultat.

Les résultats sont disponibles pour les déformations globales, les barres, les surfaces et les réactions d'appui. Les applications typiques comprennent les séismes, les vibrations induites par les machines, l'analyse des explosions et les charges mobiles. L'analyse est indépendante des normes.

  • Accélérogrammes et diagrammes temporels avec une bibliothèque d'événements sismiques
  • Méthodes d'analyse modale linéaire, Newmark implicite linéaire et Newmark implicite non linéaire
  • Combinaison de plusieurs fonctions d'excitation indépendantes
  • Amortissement de Rayleigh ou valeur d'amortissement de Lehr
  • Diagrammes de calcul pour tout résultat
Fenêtre « Diagrammes de calcul » de RFEM 6 pour l'analyse de l'historique de temps à côté d'un modèle de portique en acier à deux étages avec résultats de déformation

Vos avantages

Quatre raisons pour lesquelles les ingénieurs intègrent l'analyse de l'historique de temps dans leur flux de travail RFEM 6.

Séries temporelles pour chaque résultat

Évaluez les déformations globales, les barres, les surfaces et les réactions d'appui étape par étape, et regroupez les résultats associés dans des diagrammes de calcul pour votre rapport d'impression.

Bibliothèque sismique et enregistrements propres

Utilisez les accélérogrammes de la vaste bibliothèque d'événements sismiques, ou définissez vos propres enregistrements via un import Excel ou en saisissant manuellement les valeurs de temps et d'accélération.

Solveurs linéaires et non-linéaires

Sélectionnez le solveur modal linéaire, Newmark implicite linéaire ou Newmark implicite non linéaire, et prenez en compte les non-linéarités, telles que la variation de rigidité, là où elles sont importantes pour votre structure.

Deux types d'analyse, un seul module complémentaire

Sélectionnez un accélérogramme pour analyser une excitation en base ou un diagramme temporel pour analyser des charges générales dans le temps, définies par une fonction ou dans un tableau, afin de couvrir toute la gamme des applications dynamiques.

Cas d'application

Le module complémentaire Analyse de l’historique de temps permet de simuler une large gamme d’applications nécessitant une analyse dans le domaine temporel, en tirant parti de son intégration avec d’autres modules complémentaires, fonctionnalités et capacités graphiques de RFEM 6. Voici quelques cas d’application pertinents :

Portique en acier à trois étages dans RFEM 6 avec déplacements de vibration colorés issus de l'analyse de l'historique de temps Portique en acier à trois étages dans RFEM 6 avec déplacements de vibration colorés issus de l'analyse de l'historique de temps
Accélérogrammes pour l'analyse sismique

Simulez le problème de l'excitation à la base pour toute structure. Définissez votre propre enregistrement de séisme ou utilisez-en un de notre Bibliothèque pour les événements sismiques.

Analyse d'explosion

Utilisez l'analyse du diagramme temporel pour définir des paliers pression-temps simulant la propagation des ondes de choc. Résolvez avec les propriétés modales du système ou la méthode Newmark implicite linéaire.

Vibrations provoquées par des machines

Décrivez les vibrations induites par la machine à l'aide d'une fonction temporelle. Sélectionnez ensuite une méthode non linéaire pour prendre en compte les non-linéarités et évaluez les résultats à l'aide des diagrammes de calcul.

Charges mobiles

Utilisez l'assistant de charges mobiles pour créer des charges et les intégrer dans une combinaison de charges pour l'analyse de l'historique de temps. Chaque charge se voit ainsi attribuer une position spatiale et un ordre chronologique.

Fonctionnalités du produit

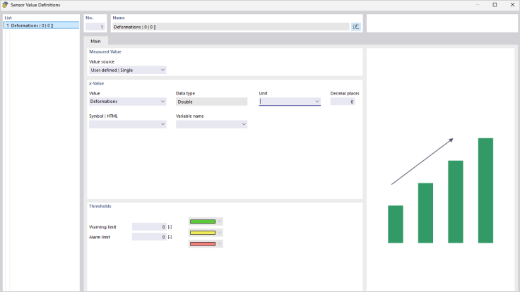

Boîte de dialogue Définitions des valeurs de capteur dans RFEM 6 pour les données de mesure du jumeau numérique

Jumeaux numériques dans l'analyse

Utilisez la fonction standard de RFEM pour enregistrer les capteurs et leurs données de mesure dans le modèle et effectuer des comparaisons de limites dans l'analyse de l'historique de temps.

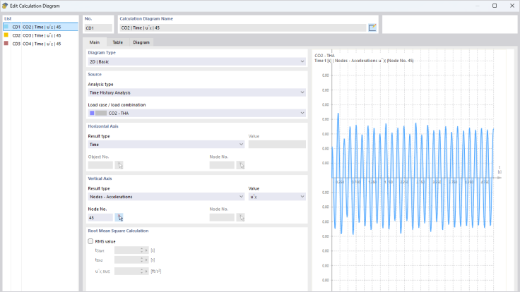

Boîte de dialogue « Modifier le diagramme de calcul » dans RFEM 6, affichant les séries temporelles des accélérations de nœuds

Diagrammes de calcul de séries temporelles

Générez une série temporelle pour n'importe quel résultat, puis enregistrez le graphique ou envoyez-le au rapport d'impression. Les graphiques 2D Group combinent des résultats connexes sur un seul graphique, ce qui facilite leur comparaison.

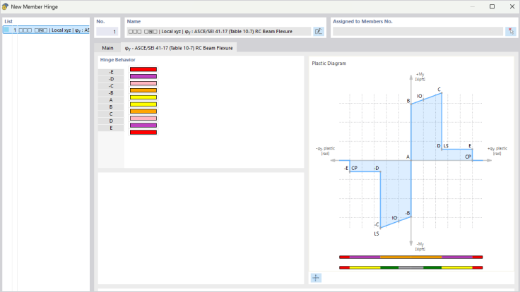

Nouvelle boîte de dialogue Articulation de barre dans RFEM 6 avec diagramme de plasticité selon le tableau 10-7 de l'ASCE/SEI 41-17

Articulations plastiques (ASCE/SEI 41-17)

Selon le tableau 10-7 de l'ASCE/SEI 41-17, les articulations plastiques prennent en compte l'armature longitudinale, les armatures transversales et l'effort tranchant. Cela nécessite le module complémentaire Vérification du béton ainsi que l'Analyse pushover ou l'Analyse de l'historique de temps.

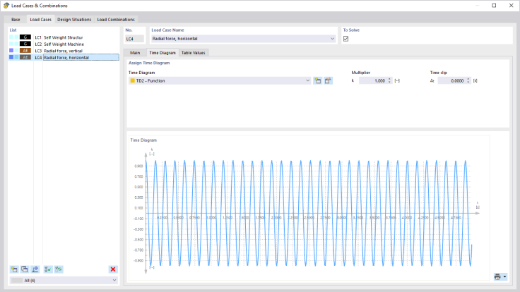

Boîte de dialogue Cas de charge et combinaisons dans RFEM 6 avec diagramme temporel périodique attribué au cas de charge

Type d'analyse de diagrammes temporels

Définissez une fonction de multiplication pour les charges ou saisissez des facteurs de multiplication pas à pas dans un tableau. Utilisez des diagrammes temporels pour les cas de charge ou les combinaisons, idéaux pour l'analyse d'explosions et les charges mobiles.

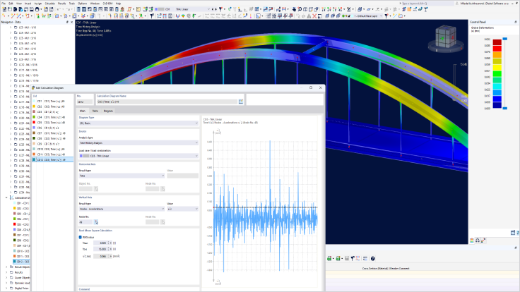

Diagramme de calcul des accélérations nodales avec évaluation RMS sur le modèle de pont dans RFEM 6

Type d'analyse des accélérogrammes

Créez un modèle d'excitation en base à l'aide d'un accélérogramme de la bibliothèque RFEM, d'un enregistrement Excel importé ou de données saisies manuellement. Ensuite, mettez à l'échelle chacun des trois composants et faites pivoter les axes, si nécessaire.

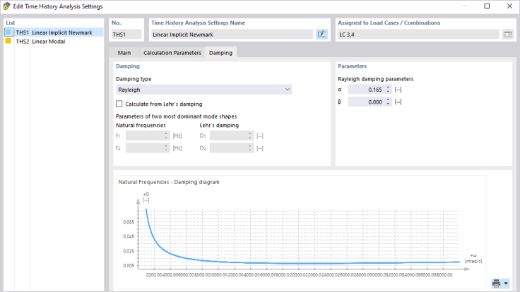

Boîte de dialogue des paramètres de l'analyse de l'historique de temps dans RFEM 6 avec les paramètres d'amortissement de Rayleigh

Méthodes linéaires et non linéaires

Sélectionnez parmi Modal linéaire, Newmark implicite linéaire ou Newmark implicite non linéaire. Les méthodes non linéaires prennent en compte les non-linéarités. La définition de la matrice de masse et du pas de temps est identique pour toutes les méthodes.

Afficher toutes les fonctionnalités

Conçu avec Analyse de l’historique de temps

Suiveur solaire uniaxial à extrémités amorties

Les amortisseurs visqueux sur les poteaux extérieurs rigidifient le tracker et limitent les déformations en torsion causées par les rafales de vent. Des analyses transitoires ont été utilisées pour évaluer la sensibilité aéroélastique et la fatigue. Bureau d'ingénierie : Axial Structural Solutions.

Afficher le projet client

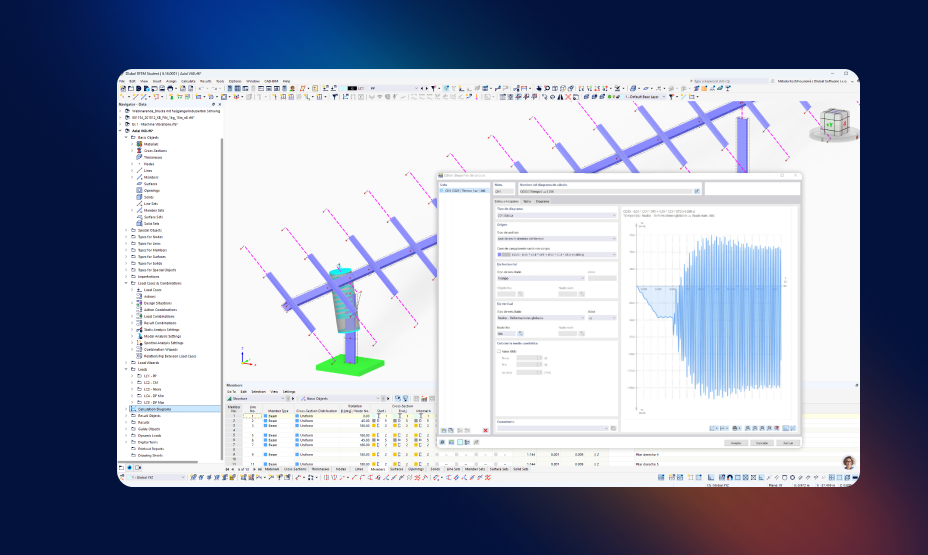

Suivi solaire à un axe modélisé dans RFEM 6 avec diagramme de calcul de l'analyse de l'historique de temps Suivi solaire à un axe modélisé dans RFEM 6 avec diagramme de calcul de l'analyse de l'historique de temps
Que disent nos utilisateurs ?

RFEM représente un vrai gain de temps. Je calcule les largeurs de fissures et les armatures dans le même environnement, au lieu de passer d’un outil à l’autre.

Hassan Syed
Hassan Syed NTS Ingenieurgesellschaft mbH

Données et résultats restent visibles et modifiables, ce qui minimise l’effet « boîte noire ». Cela a confirmé notre décision en faveur de RFEM.

Le portrait montre Monsieur Philippe Piron de Global Design Technology, client de Dlubal Software pour l'avis client 257.
Philippe Piron Global Design Technology

Les modèles sont clairs et fournissent des détails précis sur les critères de vérification et les normes correspondantes.

Cédric Dubois Skyray

Donnée d’entrée et résultats sont présentés de manière transparente et modifiable, et la génération de rapports est personnalisable selon les exigences du client.

Sébastien Crésiel, Norma BET
Sébastien Cresiel Norma BET

RFEM est de loin notre logiciel de calcul préféré. Nous sommes impressionnés par le travail que Dlubal consacre à son développement et à la résolution des problèmes.

Dr. Tim Harris Kassian Dyck and Associates

Articles techniques associés

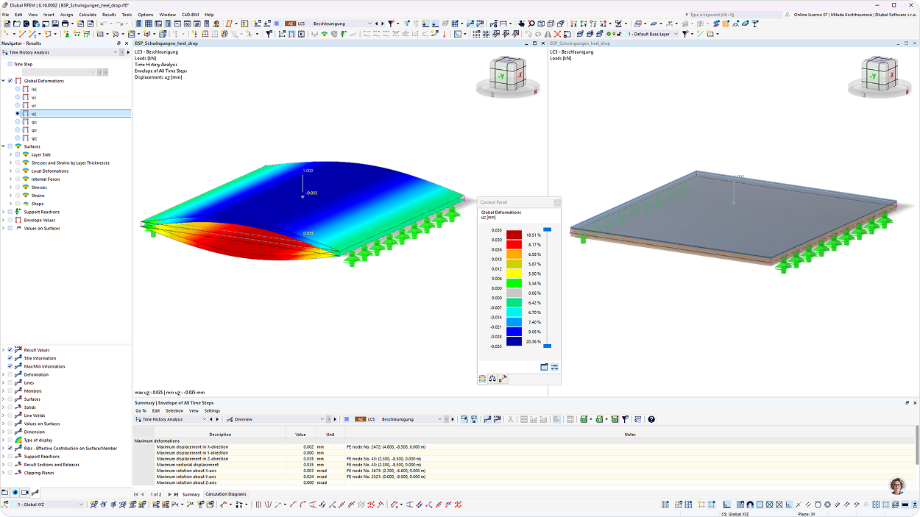

Dalles de plancher en bois lamellé-croisé dans RFEM 6 avec charges surfaciques et dimensions pour l'analyse vibratoire

Vibrations des dalles en bois lamellé-croisé selon prEN 1995-1-1

Une analyse vibratoire pratique des sols en bois lamellé-croisé dans RFEM 6 selon prEN 1995-1-1:2023, incluant les entrées et évaluations essentielles.

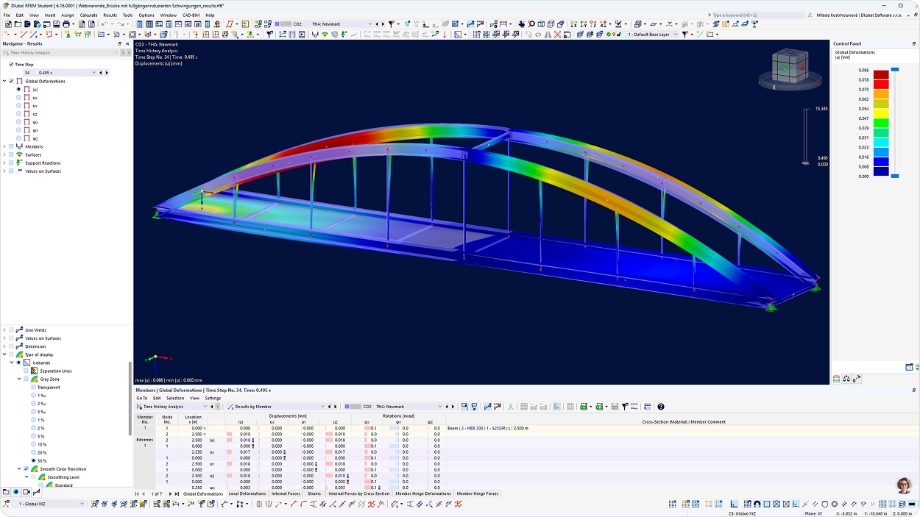

Pont en arc en acier dans RFEM 6 affichant les résultats globaux de déformation d'une analyse temporelle à un pas de temps
