Analisi strutturale dinamica dell'eccitazione esterna
Metodo della storia temporale | Caratteristiche
- Analisi dei diagrammi temporali e degli accelerogrammi (diagrammi tempo-accelerazione che eccitano i vincoli del sistema)
- Combinazione di diagrammi temporali personalizzati con carichi su nodi, aste e superfici, nonché carichi liberi e generati
- Combinazione di più funzioni eccitanti indipendenti
- Disponibile risolutore lineare implicito di Newmark o risolutore modale lineare nella procedura di analisi nel dominio del tempo
- Per tenere conto delle non-linearità nell'analisi nel dominio del tempo, in RFEM è disponibile il risolutore implicito non lineare di Newmark (RSTAB: risolutore esplicito per il Teorema di I e III ordine)

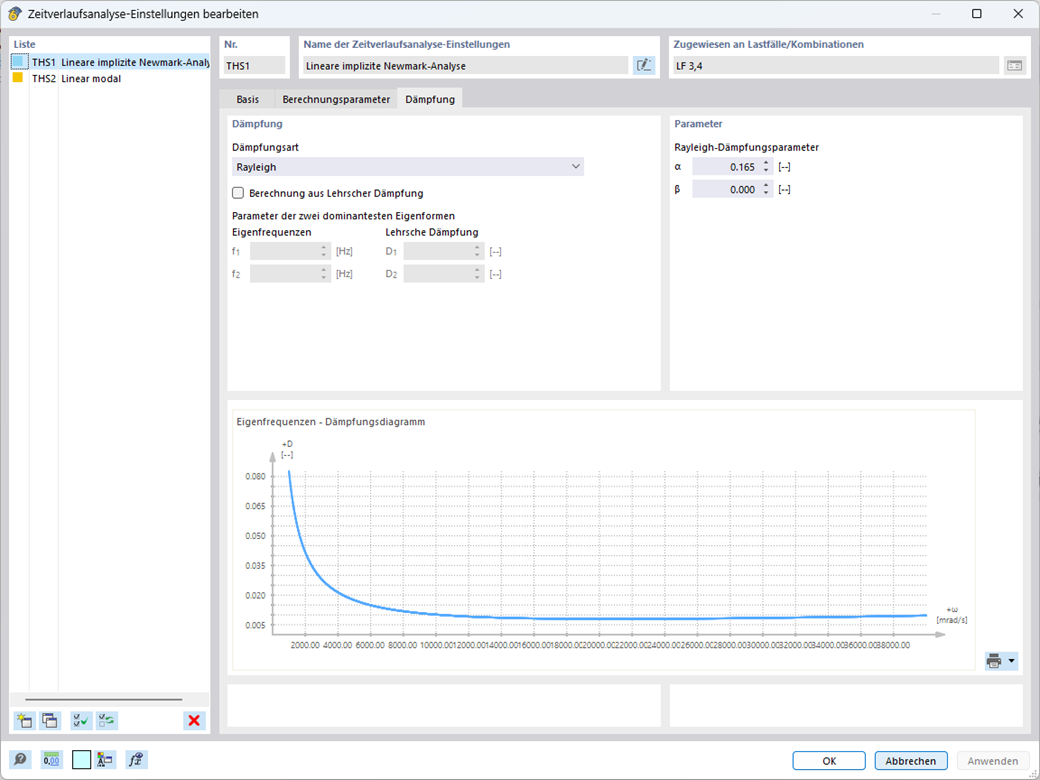

- Smorzamento strutturale tramite i coefficienti di smorzamento di Rayleigh o il valore di smorzamento secondo Lehr
- Visualizzazione grafica dei risultati nei diagrammi di calcolo
- Output dei risultati in singoli passaggi temporali o come inviluppo per l'intera durata
- Ampia libreria di registrazioni sismiche (accelerogrammi)
Analisi Time History | Input

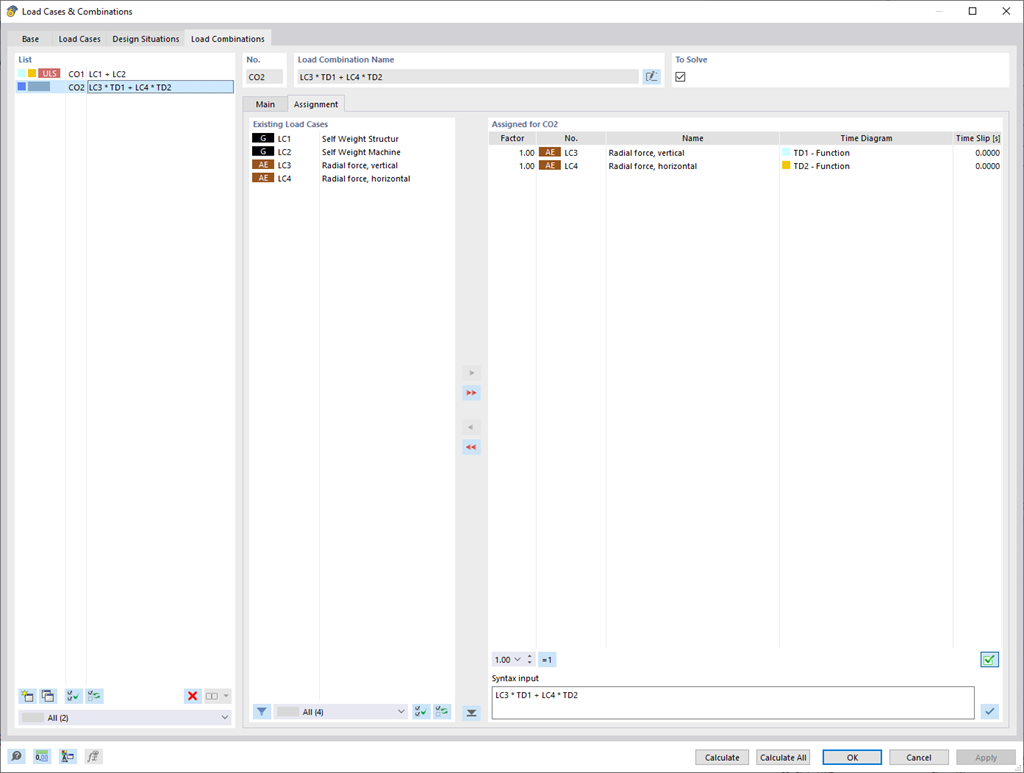

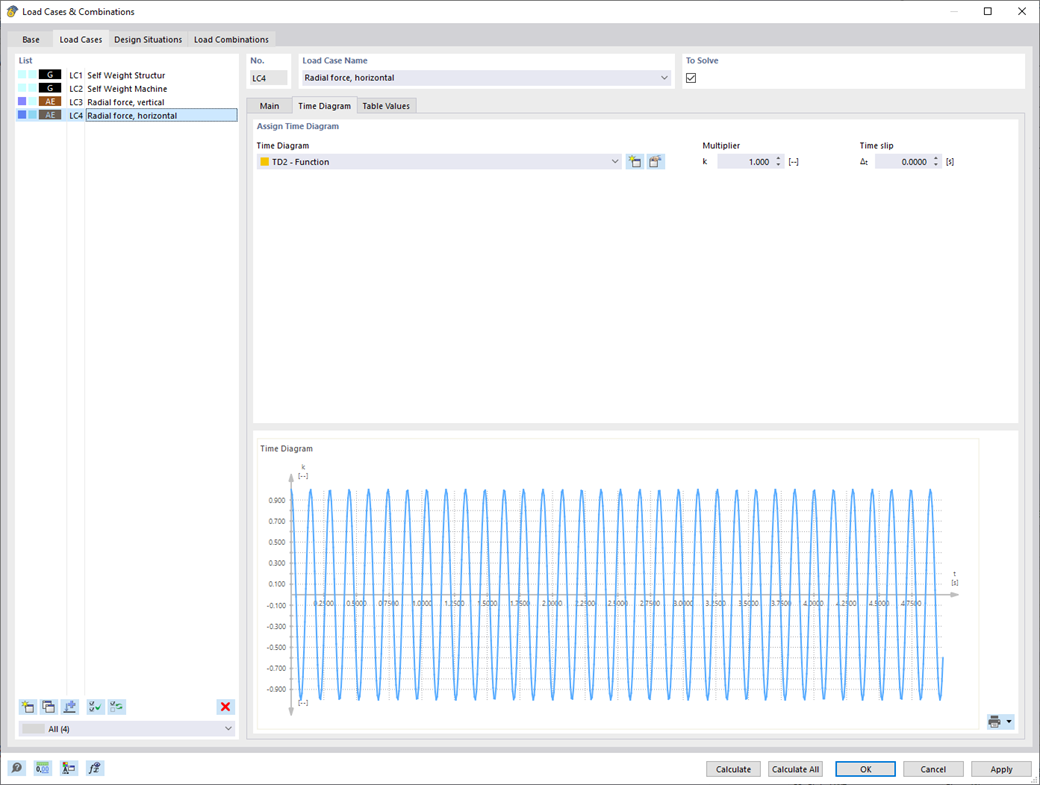

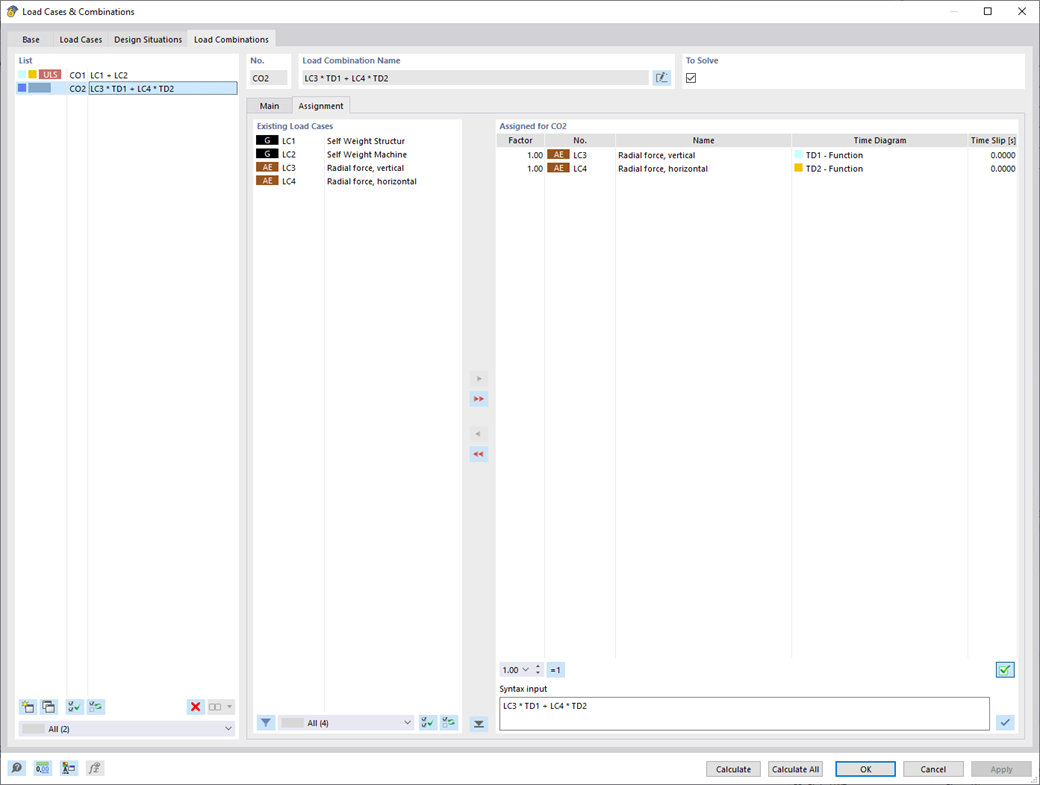

È necessario inserire i diagrammi forza-tempo richiesti. Possono essere combinati in casi di carico o combinazioni di carico del tipo Analisi time history | Diagrammi temporali con il carico per definire dove e in quale direzione agiscono i diagrammi forza-tempo.
La seconda opzione è inserire i diagrammi accelerazione-tempo, che possono essere generati in casi di carico del tipo Time History Analysis | accelerogramma può essere utilizzato.

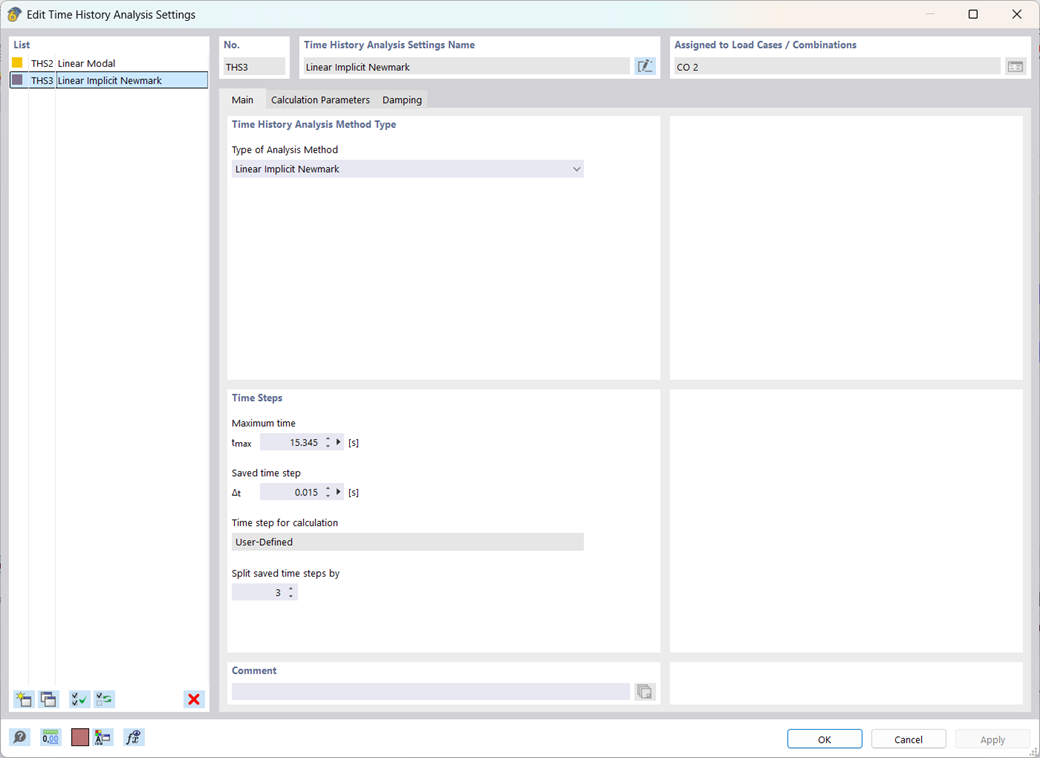

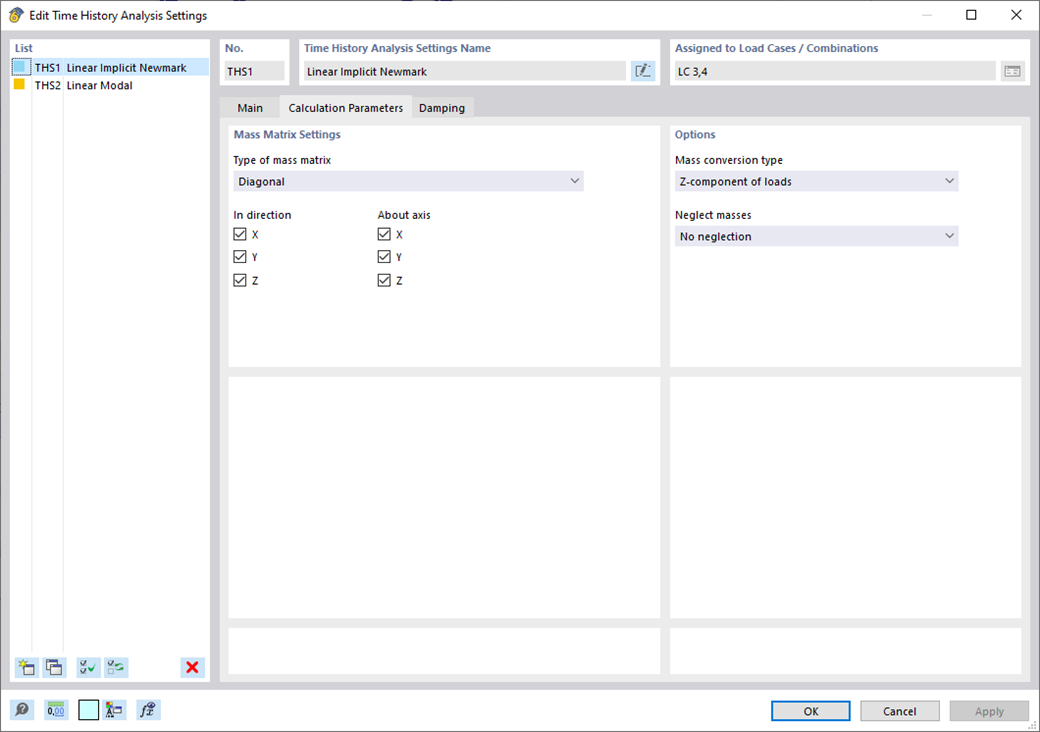

Tutti i parametri di calcolo sono specificati nelle impostazioni dell'analisi time history. Questi includono, ad esempio, il tipo di metodo di analisi e il tempo massimo di calcolo.
Analisi Time History | Calcolo
L'analisi time history viene eseguita con l'analisi modale o l'analisi implicita lineare di Newmark. L'analisi time history in questo add-on è limitata ai sistemi lineari. Sebbene l'analisi modale rappresenti un algoritmo veloce, è necessario utilizzare un certo numero di autovalori per garantire la precisione richiesta dei risultati.
L'analisi implicita di Newmark è un metodo molto preciso, indipendente dal numero di autovalori utilizzati, ma richiede un numero sufficiente di piccoli passi di tempo per il calcolo.

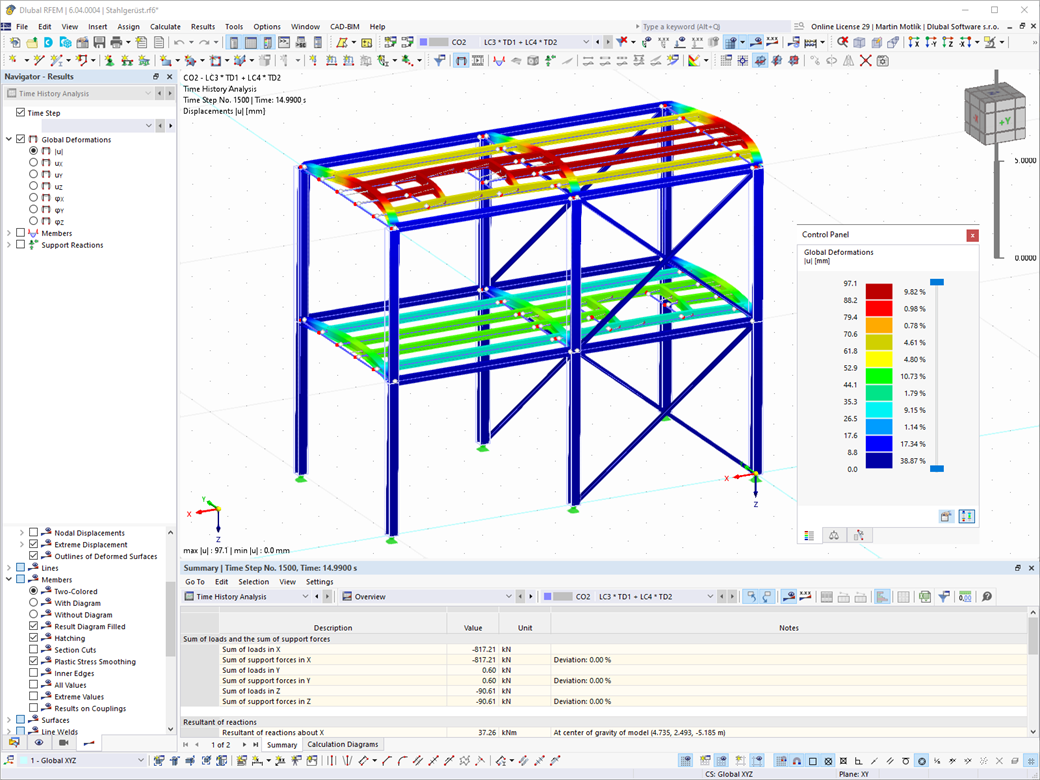

analisi time history | Risultati
Non appena il programma ha completato il calcolo, viene elencato il riepilogo dei risultati. Tutte le finestre dei risultati sono integrate nel programma principale RFEM/RSTAB. Puoi trovare tutti i risultati nelle tabelle, possono essere visualizzati per ogni singolo time step o come un inviluppo e hai anche la possibilità di visualizzare i risultati graficamente e di animare i risultati.

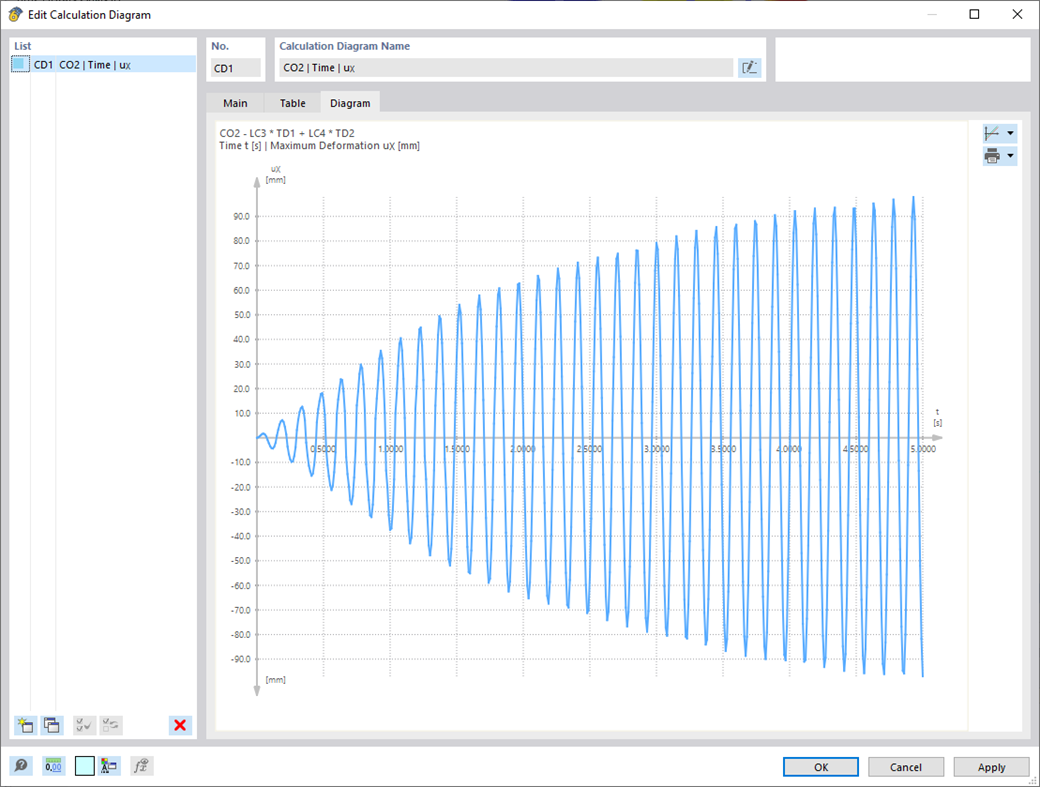

I risultati dell'analisi time history possono essere visualizzati nei diagrammi di calcolo. Tutti i risultati sono mostrati in funzione del tempo. È possibile esportare i valori numerici in MS Excel.
Tutte le tabelle dei risultati e i grafici fanno parte della relazione di calcolo di RFEM/RSTAB. In questo modo, è possibile garantire una documentazione chiaramente organizzata. È anche possibile esportare le tabelle in MS Excel.
