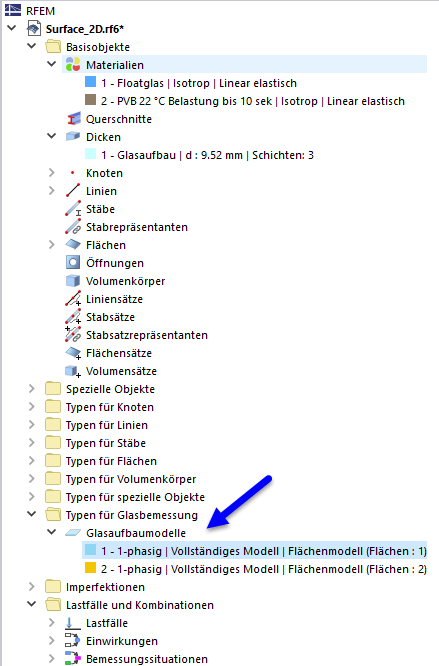

При назначении типу толщины Состав стекла поверхности автоматически создается так называемая Модель состава стекла. Она служит для выполнения дополнительных настроек, необходимых специально для стекольного строительства.

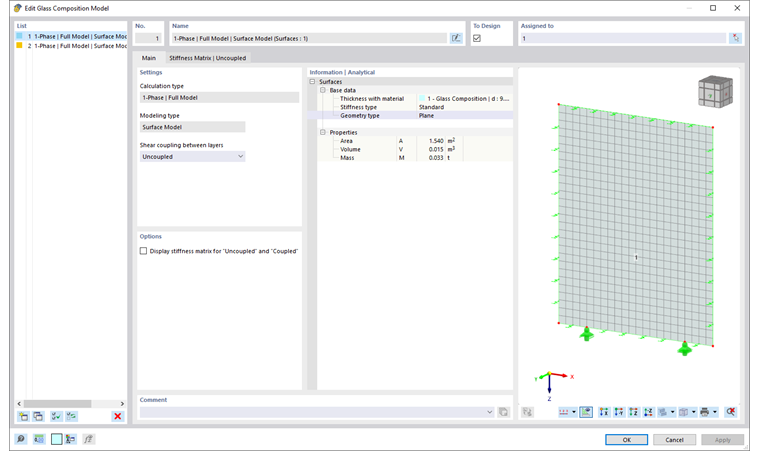

Программа пытается автоматически объединить поверхности с одинаковой геометрией и настройками в одну модель. При необходимости вы можете в диалоговом окне 'Модель состава стекла' внизу слева с помощью кнопки
создать дополнительные модели и назначить их соответствующим поверхностям.
Метод расчета
Метод расчета определяет, как конструкция рассчитывается в RFEM. В настоящее время возможен только один подход.
- 1-фазный | Полная модель: Введенная поверхность рассчитывается с учетом всех опор, определенных в RFEM.
Тип моделирования
Тип моделирования определяет, должен ли введенный состав стекла рассчитываться как модель поверхности или как модель тела.
Для модели поверхности в сочетании с многослойным стеклом для заданной структуры слоев с помощью теории ламината определяется матрица жесткости и назначается поверхности. Рассчитанная матрица отображается на отдельной вкладке.
При модели тела заданная структура слоев создается как объемная конструкция. В настоящее время при этом может учитываться только соединение сдвиговой связи.
С помощью кнопки
на панели инструментов RFEM вы можете включать и выключать отображение модели тела.
Сдвиговая связь между слоями
Для многослойного стекла с помощью модели поверхности вы можете управлять тем, должна ли учитываться сдвиговая связь между слоями стекла.
