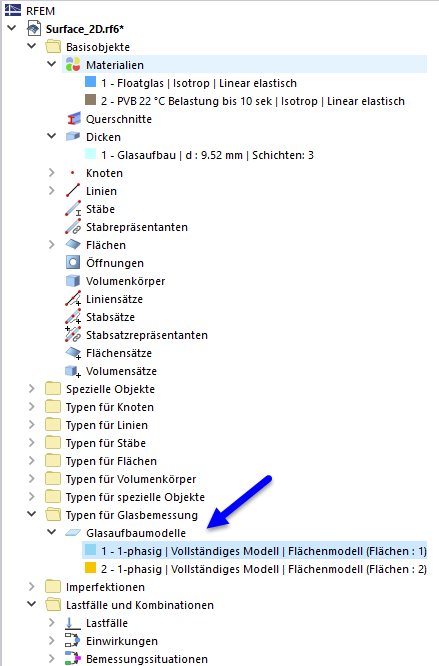

Al definir una superficie a la que se asigna el tipo de espesor Estructura de vidrio, se genera automáticamente un modelo de vidrio. Sirve para realizar más configuraciones que son necesarias específicamente para las estructuras de vidrio.
El programa intenta agrupar automáticamente en un modelo las superficies con geometrías y configuraciones iguales. Si es necesario, puede crear en el diálogo 'Modelo de vidrio', en la parte inferior izquierda, más modelos con el botón
y asignarlos a las superficies correspondientes.
Método de análisis
El método de análisis determina cómo se calcula la estructura en RFEM. Actualmente solo es posible un planteamiento.
- 1 fase | Modelo completo: La superficie introducida se calcula con todos los apoyos definidos en RFEM.
Tipo de modelado
El tipo de modelado determina si la estructura de vidrio introducida debe calcularse como modelo de superficies o modelo de sólido.
En un modelo de superficies en combinación con vidrio laminado, se determina una matriz de rigidez para la composición de capas definida mediante la teoría de laminados y se asigna a la superficie. La matriz calculada se muestra en una pestaña separada.
En un modelo de sólido, la composición de capas definida se crea como construcción de sólido. Actualmente, en este caso solo se puede considerar un acoplamiento del acoplamiento a cortante.
Con el botón
en la barra de herramientas de RFEM puede activar y desactivar la representación del modelo de sólido.
Acoplamiento a cortante entre capas
En un vidrio laminado mediante modelo de superficies, puede controlar si se debe considerar el acoplamiento a cortante entre las capas de vidrio.
