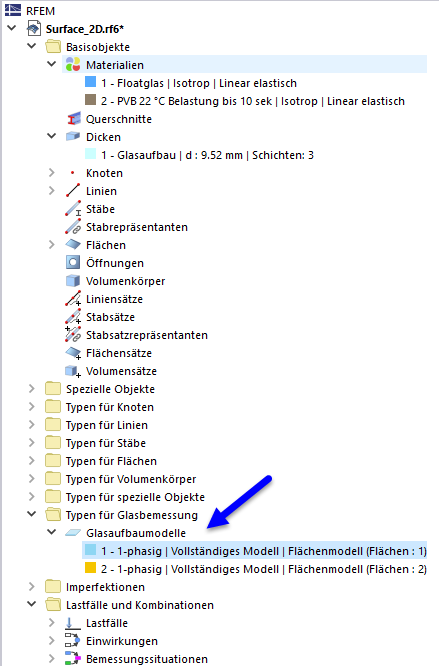

Com a definição de uma superfície à qual é atribuído o tipo de espessura Estrutura de vidro, é gerado automaticamente um denominado modelo de composição de vidro. Este serve para realizar outras configurações que são especialmente necessárias na estrutura de vidro.

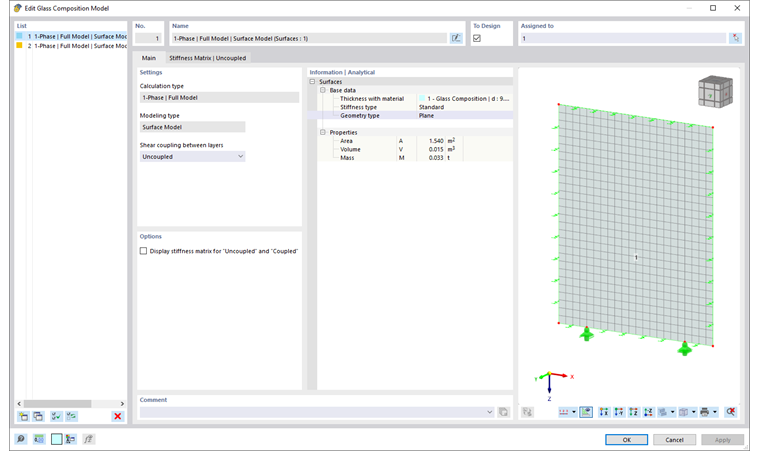

O programa tenta reunir automaticamente, num modelo, superfícies com geometrias e configurações iguais. Se necessário, pode criar no diálogo 'Modelo de composição de vidro', no canto inferior esquerdo, com o botão
, outros modelos e atribuí-los às superfícies correspondentes.
Método de cálculo
O método de cálculo determina como a estrutura é calculada no RFEM. Atualmente, é possível apenas uma abordagem.
- 1-fase | Modelo completo: A superfície introduzida é calculada com todos os apoios definidos no RFEM.
Tipo de modelação
O tipo de modelação define se a estrutura de vidro introduzida deve ser calculada como modelo de superfície ou como modelo de sólido.
Num modelo de superfície, em combinação com vidro laminado, é determinada para a composição de camadas definida, por meio da teoria de laminados, uma matriz de rigidez, que é atribuída à superfície. A matriz calculada é exibida num separador separado.
Num modelo de sólido, a composição de camadas definida é criada como estrutura de sólido. Atualmente, pode ser considerada apenas uma acoplamento de corte do acoplamento de corte.
Com o botão
na barra de ferramentas do RFEM, pode ativar e desativar a representação do modelo de sólido.
Acoplamento de corte entre camadas
Num vidro laminado por meio de modelo de superfície, pode controlar se o acoplamento de corte entre as camadas de vidro deve ser considerado.
