Sous-modèles de composition de verre

Avec la définition d'une surface à laquelle le type d'épaisseur Configuration du verre est attribué, un modèle dit de configuration de verre est automatiquement généré. Ce modèle sert à effectuer d'autres réglages spécialement nécessaires pour la construction en verre.

Modèle de composition de verre | Navigateur de données avec paramètres additionnels
Modèle de composition de verre | Navigateur de données, paramètres additionnels

Le programme tente de regrouper automatiquement dans un modèle les surfaces ayant des géométries identiques. Si nécessaire, d'autres modèles peuvent être générés à l'aide du bouton Créer un nouveau matériau et attribués aux surfaces correspondantes.

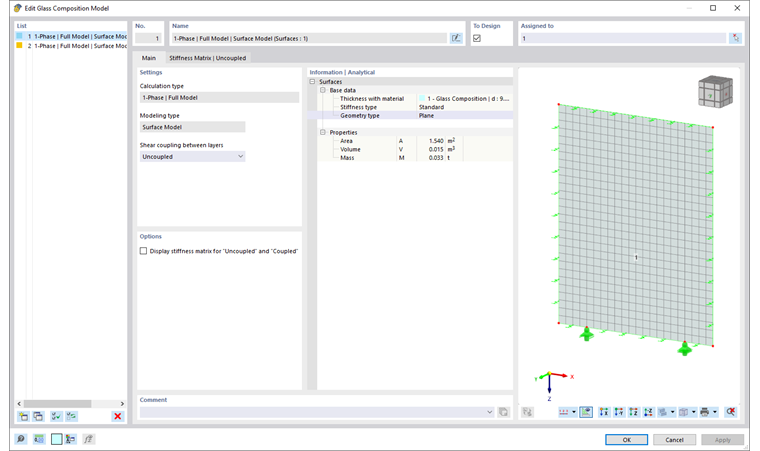

Fenêtre pour la modélisation des structures en verre | Paramètres supplémentaires et détaillés du verre
Boîte de dialogue du modèle de composition de verre

Type de calcul

Le Type de calcul détermine la manière dont la structure doit être calculée dans RFEM.

  • 1-phase | Modèle complet décrit un calcul direct de la surface entrée avec tous les appuis définis dans RFEM.

Type de modélisation

Le Type de modélisation détermine si la configuration du verre saisie doit être calculée en tant que 'Modèle de surface' ou 'Modèle de volume' (actuellement en développement).

Liaison au cisaillement entre les couches

Pour le verre feuilleté, il est possible de considérer ou de négliger la liaison au cisaillement entre les couches de verre.

Représentation technique option pour l’interaction au cisaillement du verre feuilleté
Option pour l’adhérence
Important

Considérez la limite de validité suivante lors de la modélisation du verre feuilleté pour inclure la liaison au cisaillement en combinaison avec le type de modélisation Modèle de surface: Le rapport (G * t) / (Gf * tf) doit être inférieur à 1000 pour garantir des résultats corrects. Pour des rapports plus grands, le type de modélisation Modèle de volume doit être choisi.
