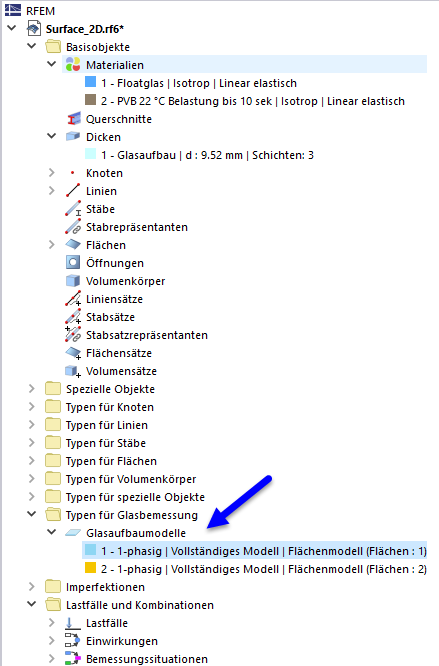

Definicí plochy, které je přiřazen typ tloušťky Skladba skla, se automaticky vygeneruje tzv. Model skladby skla. Slouží k provedení dalších nastavení, která jsou specificky nutná pro skleněné konstrukce.

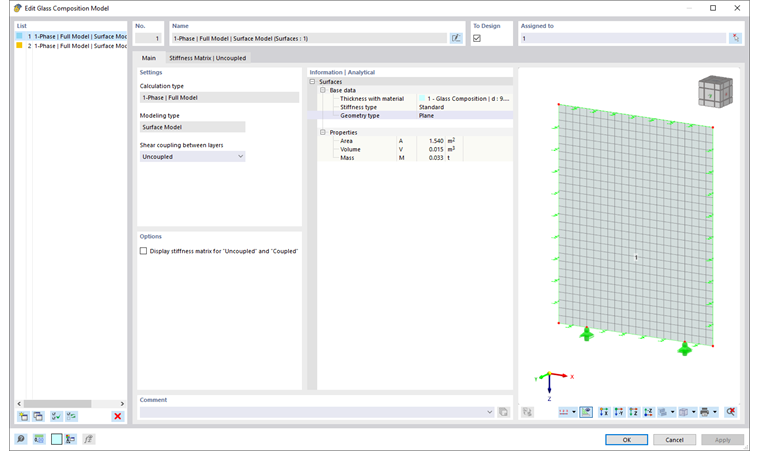

Program se snaží automaticky sloučit plochy se stejnou geometrií a nastavením do jednoho modelu. V případě potřeby můžete v dialogovém okně 'Model skladby skla' vlevo dole tlačítkem
vytvořit další modely a přiřadit je příslušným plochám.
Způsob výpočtu
Způsob výpočtu určuje, jak bude konstrukce v RFEM vypočtena. V současnosti je možný pouze jeden přístup.
- 1-fázový | Kompletní model: Zadaná plocha se vypočítá se všemi podporami definovanými v RFEM.
Typ modelování
Typ modelování určuje, zda má být zadaná skladba skla vypočtena jako plošný nebo tělesový model.
U plošného modelu ve spojení s vrstveným sklem se pro definovanou skladbu vrstev pomocí laminátové teorie stanoví matice tuhosti a přiřadí se ploše. Vypočtená matice se zobrazí na samostatné záložce.
U tělesového modelu se definovaná skladba vrstev vytvoří jako tělesová konstrukce. V současnosti lze přitom zohlednit pouze vazbu smykového spoje.
Tlačítkem
na panelu nástrojů RFEM můžete zapnout a vypnout zobrazení tělesového modelu.
Smykový spoj mezi vrstvami
U vrstveného skla pomocí plošného modelu můžete určit, zda má být zohledněn smykový spoj mezi skleněnými vrstvami.
