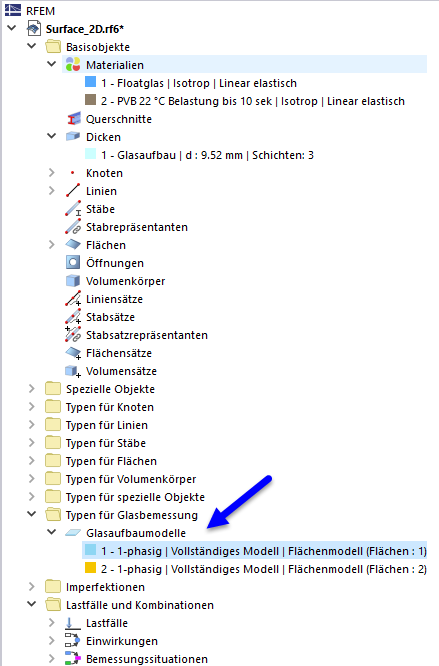

Con la definizione di una superficie a cui è assegnato il tipo di spessore Struttura di vetro, viene generato automaticamente un cosiddetto modello di vetro. Esso serve per effettuare ulteriori impostazioni necessarie in modo specifico per le strutture in vetro.

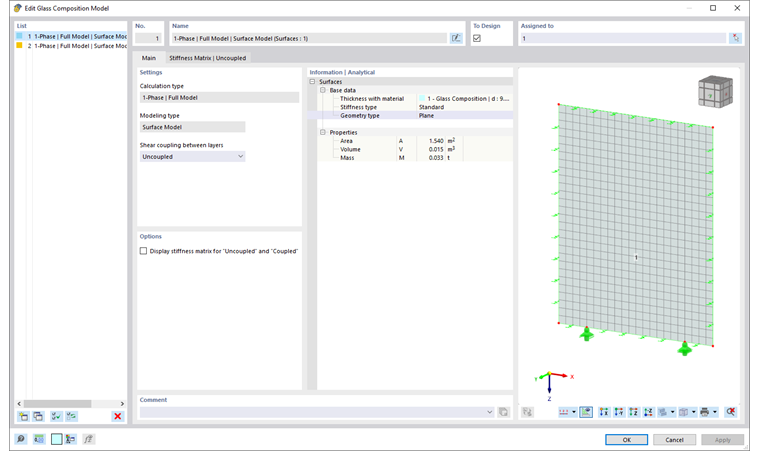

Il programma tenta di raggruppare automaticamente superfici con geometrie e impostazioni uguali in un modello. Se necessario, è possibile creare nella finestra di dialogo 'Modello di vetro' in basso a sinistra con il pulsante
ulteriori modelli e assegnarli alle superfici corrispondenti.
Metodo di analisi
Il metodo di analisi determina come viene calcolata la struttura in RFEM. Attualmente è possibile solo un approccio.
- 1-fase | Modello completo: La superficie inserita viene calcolata con tutti i vincoli definiti in RFEM.
Tipo di modellazione
Il tipo di modellazione stabilisce se la struttura di vetro inserita deve essere calcolata come modello di superficie o come modello solido.
Per un modello di superficie in combinazione con vetro stratificato, per la composizione degli strati definita viene determinata tramite la teoria dei laminati una matrice di rigidezza e assegnata alla superficie. La matrice calcolata viene visualizzata in una scheda separata.
Per un modello solido, la composizione degli strati definita viene creata come costruzione solida. Attualmente in questo caso è possibile considerare solo un accoppiamento dell'accoppiamento a taglio.
Con il pulsante
nella barra degli strumenti di RFEM è possibile attivare e disattivare la visualizzazione del modello solido.
Accoppiamento a taglio tra gli strati
Per un vetro stratificato con modello di superficie è possibile stabilire se l'accoppiamento a taglio tra gli strati di vetro deve essere considerato.
